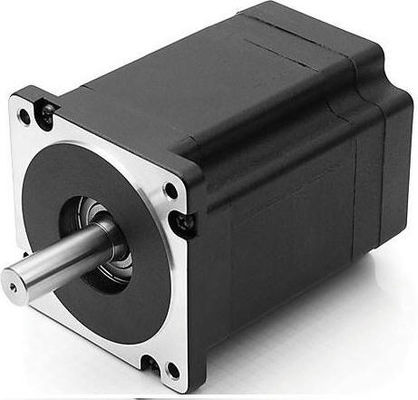

পণ্যের বিবরণ:
|
| উৎপত্তি স্থল: | চাংঝু চীন (মূল ভূমি) | সাক্ষ্যদান: | CE,ROHS,UL. REACH |
|---|---|---|---|
| লঘুকরণ: | brushless | নির্মাণ: | সিরিজ ক্ষত |
| ঘূর্ণন সঁচারক বল: | 1.4Nm | দ্রুততা: | 3000RPM |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 48V | ব্যাসরেখা: | 86mm |
| মেরু সংখ্যা: | 8 | পর্যায়: | তিন ধাপে |
| আকৃতি: | বর্গক্ষেত্র | ||
| লক্ষণীয় করা: | নেমা 23 ব্রাশহীন ডিসি মোটর,নেমা 23 ব্রাশলেস ডিসি সার্ভো মোটর,নেমা 23 বিএলডিসি মোটর |
||
মডেলগুলির ইঙ্গিতগুলি:
OWM86BLS01
ওডব্লিউএম: ওও মোটর
86: ফ্রেমের আকার 86 মিমি
বিএলএস: স্কোয়ার ব্রাশহীন ডিসি মোটর
01: সিরিজ নম্বর
| ঘুরানোর ধরণ | ডেল্টা |
| হল প্রভাব কোণ | 120 ডিগ্রি বৈদ্যুতিক কোণ |
| খাদ ফুরিয়েছে | 0.05 মিমি |
| র্যাডিয়াল প্লে | 0.02 মিমি @ 450 জি |
| শেষ খেলা | 0.08 মিমি @ 450 জি |
| সর্বোচ্চ.প্রিয় শক্তি | ফ্ল্যাঞ্জ থেকে 220N @ 20 মিমি |
| ম্যাক্স.অ্যাক্সিয়াল ফোর্স | 60 এন |
| অন্তরণ শ্রেণি | ক্লাস বি |
| অস্তরক শক্তি | এক মিনিটের জন্য 500 ভিডিসি |
| নিরোধক প্রতিরোধের | 100MΩMin।, 500VDC |
বৈদ্যুতিন সংযোগ:
| সীসা নং | সীসা রঙ | সীসা গেজ | ফাংশন | বর্ণনা |
| ঘ | লাল |
ইউএল 1007 26AWG |
ভিসি | হলের জন্য সরবরাহ ভোল্টেজ |
| ঘ | নীল | হাল আ | ||
| ঘ | সবুজ | হাল খ | ||
| ঘ | সাদা | হাল সি | ||
| ৫ | কালো | জিএনডি | হল সেন্সর জন্য গ্রাউন্ড | |
| । | হলুদ ও ওয়াই / ডাব্লু |
ইউএল 1007 20AWG |
পর্ব এ | |
| 7 | লাল ও আর / ডাব্লু | ফেজ বি | ||
| 8 | কালো এবং বি / ডাব্লু | ফেজ সি |
বৈদ্যুতিন বিশেষ:
| মডেল | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| মেরু সংখ্যা | 8 | 8 | 8 | 8 |
| পর্বের সংখ্যা | ঘ | ঘ | ঘ | ঘ |
| রেটেড ভোল্টেজ ভিডিসি | 48 | 48 | 48 | 48 |
| রেটেড গতি আরপিএম | 3000 | 3000 | 3000 | 3000 |
| রেটেড টর্ক এনএম | 0.35 | 0.7 | 1.4 | 2.1 |
| রেটেড পাওয়ার | 110 | 220 | 440 | 660 |
| পিক টর্ক Nm | 1.05 | 2.1 | 4.2 | 6.3 |
| পিক কারেন্ট এ | 11 | 19 | 33 | 55 |
| রেখা থেকে রেখার প্রতিরোধের ওহমস | 1.05 | 0.36 | ০.২ | 0.16 |
| লাইন থেকে লাইন আনয়ন এমএইচ | 2.2 | 1.05 | 0.48 | ০.০ |
| টর্কের ধ্রুবক এনএম / এ | 0.1 | 0.11 | 0.13 | 0.11 |
| পিছনে ইএমএফ | 10.5 | 11.5 | 13.5 | 11.5 |
| রটার জড়তা g.cm2 | 400 | 800 | 1600 | 2400 |
| দেহের দৈর্ঘ্য (এল) মিমি | 58 | 71 | 98 | 125 |
| ওজন (কেজি | ১.৫ | 1.85 | 2.6 | ঘ |
উপরের আইটেমগুলি স্ট্যান্ডার্ড পণ্য, আমরা গ্রাহকের অনুরোধ হিসাবে ডিজাইন করতে এবং তৈরি করতে পারি।
86 মিমি সিরিজের বিএলডিসি মোটরটি শিল্প অটোমেশন, পাম্প ভালভ, সৌর সরঞ্জামগুলির সাথে ব্যাপকভাবে ব্যবহৃত হতে পারে
