পণ্যের বিবরণ:
|
| ঘুরানোর ধরণ: | তারকা | হল প্রভাব কোণ: | 120 ডিগ্রি বৈদ্যুতিক কোণ |
|---|---|---|---|
| খাদ রান আউট: | 0.025mm | র্যাডিয়াল প্লে: | 0.02 মিমি @ 450 জি |
| শেষ খেলা: | 0.08mm@450g | সর্বোচ্চ.প্রিয় শক্তি: | ফ্ল্যাঞ্জ থেকে 10 এন @ 10 মিমি |
| অস্তরক শক্তি: | এক মিনিটের জন্য 500 ভিডিসি | নিরোধক প্রতিরোধের: | 100MΩMin।, 500VDC |
| লক্ষণীয় করা: | ব্রাশহীন প্রত্যক্ষ বর্তমান বৈদ্যুতিক মোটর,বিএলডিসির সিঙ্ক্রোনাস মোটর,সংহত গতি নিয়ামক সহ ব্রাশহীন ডিসি মোটর |
||

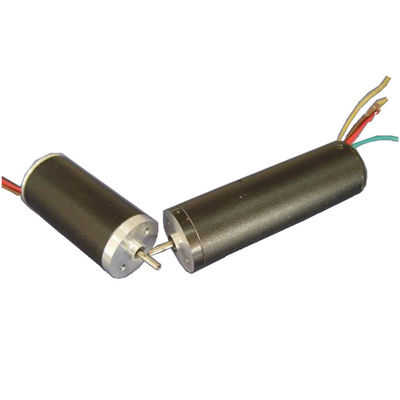

বিজ্ঞাপনের যন্ত্রের জন্য 22 মিমি রাউন্ড ব্রাশলেস ডিসি মোটর
ব্রাশহীন ডিসি মোটর একটি সিঙ্ক্রোনাস বৈদ্যুতিক মোটর যা সরাসরি-বর্তমান বিদ্যুৎ (ডিসি) দ্বারা চালিত হয় এবং এতে ব্রাশগুলির উপর ভিত্তি করে যান্ত্রিক পরিবহণ ব্যবস্থার পরিবর্তে বৈদ্যুতিন নিয়ন্ত্রিত পরিবহণ ব্যবস্থা রয়েছে hasএই জাতীয় মোটরগুলিতে, কারেন্ট এবং টর্ক, ভোল্টেজ এবং আরপিএম লিনিয়ার সম্পর্কিত।
OWM22RBL সিরিজ S
SP সাধারণ স্পেসিফিকেশনস
| ঘুরানোর ধরণ | তারা | |
| হল প্রভাব কোণ | 120 ডিগ্রি বৈদ্যুতিক কোণ | |
| খাদ ফুরিয়েছে | 0.025 মিমি | |
| র্যাডিয়াল প্লে | 0.02 মিমি @ 450 জি | |
| শেষ খেলা | 0.08 মিমি @ 450 জি | |
| সর্বাধিকরেডিয়াল ফোর্স | ফ্ল্যাঞ্জ থেকে 10 এন @ 10 মিমি | |
| সর্বাধিকঅক্ষীয় বল | 2 এন | |
| অন্তরণ শ্রেণি | ক্লাস বি | |
| অস্তরক শক্তি | এক মিনিটের জন্য 500 ভিডিসি | |
| নিরোধক প্রতিরোধের | 100MΩMin।, 500VDC | |
। বৈদ্যুতিন সংযোগ
| সীসা নং | সীসা রঙ | সীসা গেজ | ফাংশন | বর্ণনা |
| ঘ | নীল | UL1007 28AWG | ভিসি | হল সেন্সরগুলির জন্য সরবরাহ ভোল্টেজ |
| ঘ | লাল | হল এ | ||
| ঘ | হলুদ | হল খ | ||
| ঘ | বাদামী | হল সি | ||
| ৫ | সবুজ | জিএনডি | হল সেন্সর জন্য গ্রাউন্ড | |
| । | লাল | UL1007 26AWG | পর্ব ইউ | |
| 7 | বাদামী | পর্বের ভি | ||
| 8 | কালো | ফেজ ডাব্লু |
LECT বৈদ্যুতিন বিশেষ
| মডেল | OWM22RBL45 | OWM22RBL68 | ||||||
| মেরু সংখ্যা | 8 | 8 | ||||||
| পর্বের সংখ্যা | ঘ | ঘ | ||||||
| রেটেড ভোল্টেজ (ভিডিসি) | 24 | 24 | ||||||
| রেটেড গতি (আরপিএম) | 4600 | 3500 | ||||||
| অবিচ্ছিন্ন স্টল টর্ক (mN.m) | 9.6 | 26.4 | ||||||
| রেটযুক্ত টর্ক (mN.m) | 8 | 22 | ||||||
| রেটেড পাওয়ার (ডাব্লু) | 3.8 | 8 | ||||||
| পিক টর্ক (mN.m) | 21 | 50 | ||||||
| পিক বর্তমান (A) | 1.1 | ১.৫ | ||||||
| রেখা থেকে রেখার প্রতিরোধের (ওহমস) | 23 | 11.8 | ||||||
| লাইন টু লাইন ইন্ডাক্ট্যান্স (এমএইচ) | 6.2 | 4.2 | ||||||
| টর্কের ধ্রুবক (এমএনএম / এ) | 30.2 | 35.5 | ||||||
| রটার জড়তা (g.cmঘ) | 0.66 | 1.32 | ||||||
| দেহের দৈর্ঘ্য (মিমি) | 45 | 68 | ||||||
| ভর (কেজি) | 0.07 | 0.12 | ||||||
◆মাত্রা:
সম্পর্কিত নাম:
ছোট আকারের, কমপ্যাক্ট কাঠামো, মসৃণ গতি নিয়ন্ত্রণ এবং উচ্চ ব্যয়-পারফরম্যান্সের বৈশিষ্ট্যগুলি সহ, রাউন্ড ব্রাশহীন মোটরের OWM22RBL সিরিজ বিজ্ঞাপন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।উদাহরণস্বরূপ, এটি বড় প্রজেক্টরগুলির জন্য ব্যবহৃত হয়।
