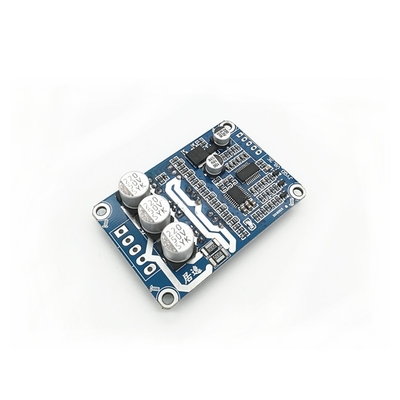

JYQD-V8.3E BLDC মোটর নিয়ামক 12-36VDC 15A সেন্সরহীন

MOQ:	1
মূল্য:	$7.90-9.90

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

ইনপুট ভোল্টেজ:

12-36Vdc

রেটেড পাওয়ার:

300W

সর্বোচ্চ শক্তি:

500W

সর্বোচ্চ কারেন্ট:

15 এ

অ্যালগরিদম নিয়ন্ত্রণ করুন:

বর্গ তরঙ্গ

মাত্রা:

67 মিমি x 36.5 মিমি x 16.6 মিমি

গতি নিয়ন্ত্রণ:

পিডব্লিউএম/0-5 ভি

গতি প্রতিক্রিয়া:

হ্যাঁ

কাজের তাপমাত্রা:

-10 ℃ থেকে 60 ℃

পিডব্লিউএম ফ্রিকোয়েন্সি:

1 কে -20 কেএইচজেড

PWM ডিউটি চক্র:

0-100%

পিডব্লিউএম প্রশস্ততা:

5 ভি

বন্দর দূরত্ব নিয়ন্ত্রণ করুন:

2.54 মিমি

পাওয়ার পোর্ট দূরত্ব:

3.96 মিমি

মোটর টাইপ:

সেন্সরহীন

বিশেষভাবে তুলে ধরা:

BLDC মোটর নিয়ামক 15A সেন্সরহীন

BLDC ড্রাইভার বোর্ড 12-36VDC

ওয়ারেন্টি সহ মোটর কন্ট্রোলার

পণ্যের বর্ণনা

JYQD-V8.3E BLDC মোটর নিয়ামক

12-36VDC ইনপুট, সেন্সরবিহীন মোটরের জন্য সর্বোচ্চ বর্তমান 15A

মূল বৈশিষ্ট্যাবলী

মডেল নংঃJYQD-V8.3E
পাওয়ার ইনপুটঃ12-36VDC
নামমাত্র শক্তিঃ৩০০ ওয়াট
ম্যাক্স পাওয়ার:৫০০ ওয়াট
সর্বাধিক স্রোতঃ১৫এ
উপযুক্ততা:সেন্সরবিহীন মোটর
কন্ট্রোল অ্যালগরিদমঃবর্গক্ষেত্র তরঙ্গ
মাত্রা:৬৭ মিমি × ৩৬.৫ মিমি × ১৬.৬ মিমি
গতি নিয়ন্ত্রণঃPWM/0-5V
স্পিড ফিডব্যাক সিগন্যাল আউটপুটঃহ্যাঁ।
কাজের তাপমাত্রাঃ-১০°সি থেকে ৬০°সি

সুরক্ষা বৈশিষ্ট্য

অতিরিক্ত বর্তমান, শর্ট সার্কিট, অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, লক রটার, অতিরিক্ত গরম

পণ্যের সংক্ষিপ্ত বিবরণ

JYQD-V8.3E BLDC মোটর ড্রাইভার বোর্ড একটি ধ্রুবক বর্তমান ব্রাশহীন ড্রাইভার বোর্ড যা 0 থেকে 100% পর্যন্ত নির্ভুল গতি নিয়ন্ত্রণের সাথে ডিসি ব্রাশহীন মোটর নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।এর বর্গক্ষেত্র তরঙ্গ নিয়ন্ত্রণ অ্যালগরিদম স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত, এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

অ্যাপ্লিকেশন

রোবোটিক্স
বৈদ্যুতিক সাইকেল
বৈদ্যুতিক হুইলচেয়ার
বৈদ্যুতিক স্কুটার
হাব মোটর
বৈদ্যুতিক স্কেটবোর্ড
ড্রোন
হোভারবোর্ড
বৈদ্যুতিক একচাকা
বৈদ্যুতিক মোটরসাইকেল
বৈদ্যুতিক গো-কার্ট
আরসি গাড়ি
শিল্প রোবট
লজিস্টিক কনভেয়র বেল্ট
অটোমেশন সরঞ্জাম
সিএনসি মেশিন
স্বচালিত ঘাস কাটার যন্ত্র
ভোক্তা ইলেকট্রনিক্স
গৃহস্থালী যন্ত্রপাতি
শিল্প সরঞ্জাম

পণ্যের চেহারা

প্রয়োগের নির্দেশিকা

নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট পরিসরের বেশি নয়।
এই ড্রাইভার বোর্ডটি হাউজিং এবং হিটসিঙ্ক ছাড়াই আসে। এটি কোনও হিটসিঙ্ক ছাড়াই 60W এর নিচে মোটর চালাতে পারে তবে স্বাভাবিক বায়ুচলাচল প্রয়োজন।
5V আউটপুট পোর্ট শুধুমাত্র বাহ্যিক পন্টিওমিটার বা সুইচ জন্য গতি সমন্বয়, কমিউটেশন এবং সক্ষম অপারেশন জন্য। বাহ্যিক শক্তি সরঞ্জাম সংযুক্ত করবেন না।

তারের চিত্র

নিয়ন্ত্রণ বন্দর

৫ ভোল্টঃবাহ্যিক পন্টিওমিটার বা সুইচ জন্য ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
Z/F:ঘোরানো দিক নিয়ন্ত্রণ পোর্ট (5V উচ্চ স্তর = সামনের দিকে, 0V/GND = পিছনে)
ভিআর:স্পিড কন্ট্রোল পোর্ট (অ্যানালগ ভোল্টেজ 0.1V-5V বা PWM 1K-20KHz, 5V amplitude)
এম:স্পিড ইম্পলস সিগন্যাল আউটপুট (5V ইম্পলস সিগন্যাল)
জিএনডি:ড্রাইভারের বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণ গ্রাউন্ড

পাওয়ার পোর্ট

এমএ, এমবি, এমসি:মোটর ফেজ সংযোগ
জিএনডি:ডিসি নেগেটিভ
ভিসিসি:ডিসি পজিটিভ

ইনস্টলেশন নোট

ড্রাইভার বোর্ড এবং মোটরের মধ্যে দূরত্ব 50 সেমি অতিক্রম করলে সুরক্ষিত তারগুলি ব্যবহার করুন
কন্ট্রোল পোর্ট দূরত্বঃ 2.54mm
পাওয়ার পোর্ট দূরত্বঃ 3.96mm
ড্রাইভার MOSFET এবং হিটসিঙ্ক/ইনস্টলেশন প্লেটের মধ্যে বিচ্ছিন্নতা নিশ্চিত করুন

মাত্রা

উত্পাদন প্রক্রিয়া

প্যাকেজিং তথ্য

বিএলডিসি মোটর ড্রাইভার একটি পৃথক অ্যান্টিস্ট্যাটিক ব্যাগে ভালভাবে প্যাক করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

লিড টাইম

নমুনাঃ ৫ দিন
ভর অর্ডারঃ ২-৩ সপ্তাহ

ন্যূনতম অর্ডার পরিমাণ

সমস্ত সিরিজ পণ্যের জন্য 1 সেট

গ্যারান্টি

সরবরাহের তারিখ থেকে 12 মাস

প্রযুক্তিগত সহায়তা

আমরা 1 অন 1 সেবা এবং প্রযুক্তিগত সহায়তা প্রদান
