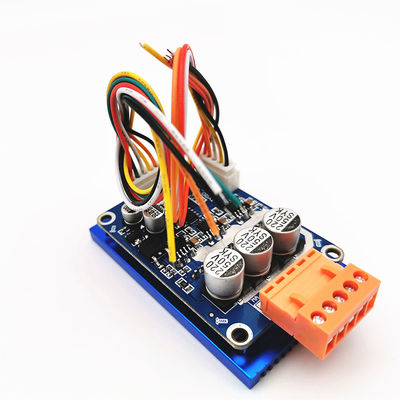

ঘ। কনট্রওল বন্দর
5 ভি - বাইরের পোটিনোমিটারের জন্য ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ বা গতির সামঞ্জস্য এবং বিপরীত ক্রিয়াকলাপের জন্য স্যুইচ করুন
জেড / এফনির্দেশিকা পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন orজিএনডি-তে সংযোগ বিপরীত দিক।
ভিআর- স্পিড নিয়ন্ত্রণ পোর্টঅ্যানালগ ভোল্টেজ রৈখিক গতির নিয়ন্ত্রণ 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, এর সাথে সংযোগ স্থাপন করুনজিএনডি যখন ইনপুট পিডাব্লুএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
EL- সক্ষম বন্দর নিয়ন্ত্রণ।অপারেশনকে অনুমতি দেওয়ার জন্য 5 ভি সংযোগ করুন বা কোনও সংযোগ নেই, ক্রিয়াকলাপ নিষিদ্ধ করতে জিএনডি সংযুক্ত করুন।
সিঙ্গলাল-গতির নাড়ি সংকেত আউটপুট
জিএনডিড্রাইভার বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত
২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি---- মোটর ফেজ সি
পি- ---- ডিসি-
পি +---- ডিসি +
3: হল সেন্সর বন্দর
হা--- হল ক
এইচবি--- হল খ
এইচসি--- হল গ
জিএনডি--- জিএনডি
5 ভি--- 5 ভি ইনপুট
4: মন্তব্য
ঘ।ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি একটি হতে পারেসাধারণ ব্যবহারের উপর প্রভাব ফেলে সাধারণ গাড়ি চালানো।
ঘ। নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি mm
ঘ। ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।
