JYQD-V6.7 BLDC মোটর ড্রাইভার 50W 12/24VDC গতি নিয়ন্ত্রণ সহ

MOQ:	1
মূল্য:	$4.90-5.90

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিয়াংসু, চীন

পরিচিতিমুলক নাম

Bextremeshell

মডেল নম্বার

JYQD-V6.7

পাওয়ার ইনপুট:

12/24 ভিডিসি

রেটেড পাওয়ার:

50 ডাব্লু

সর্বোচ্চ শক্তি:

60 ডাব্লু

সর্বোচ্চ কারেন্ট:

অ্যালগরিদম নিয়ন্ত্রণ করুন:

বর্গ তরঙ্গ

মাত্রা:

45 মিমি x 28 মিমি x 10 মিমি

গতি নিয়ন্ত্রণ:

পিডব্লিউএম/0-5 ভি

গতি প্রতিক্রিয়া:

হ্যাঁ

কাজের তাপমাত্রা:

-10 ℃ থেকে 60 ℃

পিডব্লিউএম ফ্রিকোয়েন্সি:

1 কে -20 কেএইচজেড

PWM ডিউটি চক্র:

0-100%

পিডব্লিউএম প্রশস্ততা:

বন্দর দূরত্ব নিয়ন্ত্রণ করুন:

2.54 মিমি

পাওয়ার পোর্ট দূরত্ব:

3.96 মিমি

মোটর উপযুক্ততা:

সেন্সরবিহীন মোটর

বিশেষভাবে তুলে ধরা:

গতি নিয়ন্ত্রণ সহ BLDC মোটর ড্রাইভার

50W BLDC ড্রাইভার বোর্ড 12/24VDC

গ্যারান্টি সহ JYQD-V6.7 মোটর ড্রাইভার

পণ্যের বর্ণনা

50W মাইক্রো সেন্সরলেস মোটরের জন্য JYQD-V6.7 BLDC মোটর ড্রাইভার

পণ্য বৈশিষ্ট্য

বৈশিষ্ট্য	মান
আনুষঙ্গিক প্রকার	মোটর ড্রাইভার
ব্যবহার	মোটর
ব্যবহারের জন্য	BLDC মোটর

মূল বৈশিষ্ট্য

মডেল নং: JYQD-V6.7

বিদ্যুৎ সরবরাহ: 12/24VDC

রেটেড পাওয়ার: 50W

উপযুক্ততা: সেন্সরলেস মোটর

সর্বোচ্চ ক্ষমতা: 60W

সর্বোচ্চ কারেন্ট: 3A

সুরক্ষা: ওভার-কারেন্ট, শর্ট সার্কিট, ওভার ভোল্টেজ, আন্ডার ভোল্টেজ, লকড রোটর, ওভার-হিটিং

নিয়ন্ত্রণ অ্যালগরিদম: বর্গাকার তরঙ্গ

মাত্রা: 45mm × 28mm × 10mm

গতির নিয়ন্ত্রণ: PWM/0-5V

গতির প্রতিক্রিয়া সংকেত আউটপুট: হ্যাঁ

কাজের তাপমাত্রা: -10℃ থেকে 60℃

অ্যাপ্লিকেশন

JYQD-V6.7 BLDC মোটর ড্রাইভার বোর্ডটি 0 থেকে 100% পর্যন্ত সুনির্দিষ্ট গতি নিয়ন্ত্রণের সাথে ডিসি ব্রাশবিহীন মোটর নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে। এর বর্গাকার তরঙ্গ নিয়ন্ত্রণ অ্যালগরিদম বিভিন্ন অ্যাপ্লিকেশনের জন্য স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।

বৈদ্যুতিক স্কেটবোর্ড
বৈদ্যুতিক স্কুটার
বৈদ্যুতিক হুইলচেয়ার
হোভারবোর্ড
ড্রোন
বৈদ্যুতিক ইউনিসাইকেল
বৈদ্যুতিক মোপেড
বৈদ্যুতিক গো কার্ট
আরসি কার
শিল্প রোবট
লজিস্টিকস কনভেয়ার বেল্ট
স্বয়ংক্রিয় সরঞ্জাম
সিএনসি মেশিন
স্ব-চালিত লন মাওয়ার
ভোক্তা ইলেকট্রনিক্স
গৃহস্থালী যন্ত্রপাতি
শিল্প সরঞ্জাম

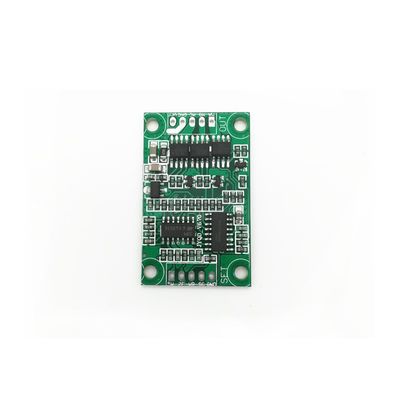

পণ্যের চেহারা

অ্যাপ্লিকেশন গাইডলাইন

মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট সীমার বেশি নয় তা নিশ্চিত করুন।
এই ড্রাইভার বোর্ডটি হিটসিঙ্ক ছাড়াই 35W এর নিচে মোটর চালাতে পারে তবে স্বাভাবিক বায়ুচলাচলের প্রয়োজন।
5V আউটপুট পোর্টটি শুধুমাত্র গতি সমন্বয়ের জন্য বাহ্যিক পটেনশিওমিটার বা সুইচের জন্য, বাহ্যিক সরঞ্জামগুলিতে পাওয়ার দেওয়ার জন্য নয়।

তারের চিত্র

নিয়ন্ত্রণ পোর্ট

5V: বাহ্যিক পটেনশিওমিটার বা সুইচের জন্য অভ্যন্তরীণ আউটপুট ভোল্টেজ
Z/F: ঘূর্ণন দিক নিয়ন্ত্রণ পোর্ট (5V=ফরোয়ার্ড, GND=রিভার্স)
VR: গতি নিয়ন্ত্রণ পোর্ট (0.1V-5V অ্যানালগ বা PWM 1K-20KHz)
SC: গতির পালস সংকেত আউটপুট (5V পালস)
GND: ড্রাইভার বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণ গ্রাউন্ড

পাওয়ার পোর্ট

MA: মোটর ফেজ A
MB: মোটর ফেজ B
MC: মোটর ফেজ C
GND: ডিসি নেগেটিভ
VCC: ডিসি পজিটিভ

গুরুত্বপূর্ণ নোট: ড্রাইভার এবং মোটরের মধ্যে 50 সেন্টিমিটারের বেশি দূরত্বের জন্য শিল্ডযুক্ত তার ব্যবহার করুন। ড্রাইভার MOSFET এবং হিটসিঙ্কের মধ্যে যথাযথ নিরোধক নিশ্চিত করুন। নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি।

মাত্রা

উত্পাদন প্রক্রিয়া

প্যাকেজিং

BLDC মোটর ড্রাইভার একটি পৃথক অ্যান্টিস্ট্যাটিক ব্যাগে ভালোভাবে প্যাক করা হয়।

FAQ

লিড টাইম কত?

নমুনা: 5 দিন | ভর অর্ডার: 2-3 সপ্তাহ

MOQ কি?

সমস্ত সিরিজের পণ্যের জন্য 1 সেট

ওয়ারেন্টি কি?

ডেলিভারির তারিখ থেকে 12 মাস

প্রযুক্তিগত সহায়তা কিভাবে?

আমরা 1-অন-1 পরিষেবা এবং প্রযুক্তিগত সহায়তা অফার করি
