JYQD-V7.0 BLDC মোটর ড্রাইভার ১২-২৪VDC, পিডব্লিউএম কন্ট্রোল সহ, ৫০W

MOQ:	1
মূল্য:	$3.60-5

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিয়াংসু, চীন

পরিচিতিমুলক নাম

Bextremeshell

মডেল নম্বার

JYQD-V7.0

ইনপুট ভোল্টেজ:

12-24ভিডিসি

রেটেড পাওয়ার:

50 ডাব্লু

সর্বোচ্চ শক্তি:

সর্বোচ্চ কারেন্ট:

অ্যালগরিদম নিয়ন্ত্রণ করুন:

বর্গ তরঙ্গ

মাত্রা:

45 মিমি x 32 মিমি x 10 মিমি

গতি নিয়ন্ত্রণ:

পিডব্লিউএম/0-5 ভি

গতি প্রতিক্রিয়া:

হ্যাঁ

কাজের তাপমাত্রা:

-10 ℃ থেকে 60 ℃

পিডব্লিউএম ফ্রিকোয়েন্সি:

1 কে -20 কেএইচজেড

PWM ডিউটি চক্র:

0-100%

পিডব্লিউএম প্রশস্ততা:

বন্দর দূরত্ব নিয়ন্ত্রণ করুন:

2.54 মিমি

পাওয়ার পোর্ট দূরত্ব:

3.96 মিমি

মোটর টাইপ:

হল সেন্সর মোটর

বিশেষভাবে তুলে ধরা:

পিডব্লিউএম কন্ট্রোল সহ BLDC মোটর ড্রাইভার

১২-২৪VDC BLDC ড্রাইভার বোর্ড

৫০W BLDC মোটর কন্ট্রোলার

পণ্যের বর্ণনা

JYQD-V7.0 BLDC মোটর ড্রাইভার

12-24VDC ইনপুট, সর্বোচ্চ 50W শক্তি, PWM নিয়ন্ত্রণ সহ, আরডুইনো সামঞ্জস্যপূর্ণ

পণ্যের বৈশিষ্ট্য

আনুষাঙ্গিকের ধরন	মোটর চালক
এর সাথে ব্যবহারের জন্য	বিএলডিসি মোটর

BLDC মোটর ড্রাইভারের স্পেসিফিকেশন

মডেল নংঃJYQD-V70
পাওয়ার ইনপুটঃ12-24VDC
নামমাত্র শক্তিঃ৫০ ওয়াট
উপযুক্ততা:হল সেন্সর মোটর
ম্যাক্স পাওয়ার:৭০ ওয়াট
সর্বাধিক স্রোতঃ৩ এ
সুরক্ষাঃঅতিরিক্ত বর্তমান, শর্ট সার্কিট, অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, লক রটার, অতিরিক্ত গরম
কন্ট্রোল অ্যালগরিদমঃবর্গক্ষেত্র তরঙ্গ
মাত্রা:45 মিমি × 32 মিমি × 10 মিমি
গতি নিয়ন্ত্রণঃPWM/0-5V
স্পিড ফিডব্যাক সিগন্যাল আউটপুটঃহ্যাঁ।
কাজের তাপমাত্রাঃ-১০°সি থেকে ৬০°সি

বিএলডিসি মোটর ড্রাইভার অ্যাপ্লিকেশন

JYQD-V7.0 BLDC মোটর ড্রাইভার বোর্ডটি ডিসি ব্রাশহীন মোটরগুলিকে 0 থেকে 100% পর্যন্ত সুনির্দিষ্ট গতি নিয়ন্ত্রণের সাথে নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে। এর বর্গাকার তরঙ্গ নিয়ন্ত্রণ অ্যালগরিদম স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে,এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে.

সাধারণ অ্যাপ্লিকেশন

বৈদ্যুতিক স্কেটবোর্ড

বৈদ্যুতিক স্কুটার

বৈদ্যুতিক হুইলচেয়ার

হোভারবোর্ড

ড্রোন

বৈদ্যুতিক একচাকা

ইলেকট্রিক মোপেড

বৈদ্যুতিক গো কার্ট

আরসি গাড়ি

শিল্প রোবট

লজিস্টিক কনভেয়র বেল্ট

অটোমেশন সরঞ্জাম

সিএনসি মেশিন

স্বচালিত ঘাস কাটার যন্ত্র

ভোক্তা ইলেকট্রনিক্স

গৃহস্থালী যন্ত্রপাতি

শিল্প সরঞ্জাম

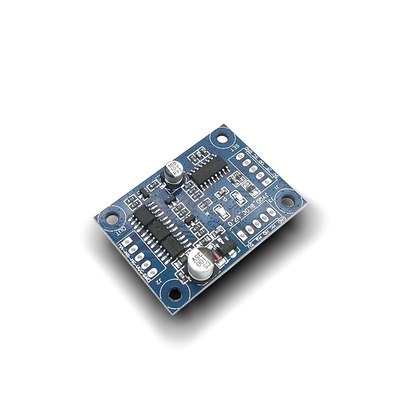

বিএলডিসি মোটর ড্রাইভারের উপস্থিতি

প্রয়োগের নির্দেশিকা

নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট পরিসরের বেশি নয়।
120 ° এ হলের সাথে হল ব্রাশহীন ডিসি মোটরের জন্য প্রযোজ্য। সর্বোত্তম ড্রাইভিং প্রভাবের জন্য আপনাকে হল লাইন সিকোয়েন্স বা মোটর থ্রি-ফেজ লাইন সিকোয়েন্স সামঞ্জস্য করতে হবে।
এই ড্রাইভার বোর্ডটি হাউজিং এবং হিটসিঙ্ক ছাড়াই আসে। এটি হিটসিঙ্ক ছাড়াই 50 ওয়াটের নিচে মোটর চালাতে পারে তবে স্বাভাবিক বায়ুচলাচল প্রয়োজন।
5V আউটপুট পোর্ট শুধুমাত্র বাহ্যিক পন্টিওমিটার বা সুইচ জন্য গতি সমন্বয়, কমিউটেশন এবং সক্ষম অপারেশন জন্য। বাহ্যিক শক্তি সরঞ্জাম সংযুক্ত করবেন না।

বিএলডিসি মোটর ড্রাইভার ওয়্যারিং

নিয়ন্ত্রণ বন্দর

৫ ভোল্টঃবাহ্যিক পন্টিওমিটার বা সুইচ জন্য ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
Z/F:ঘোরানো দিকনির্দেশ নিয়ন্ত্রণ পোর্ট (5V = ফরওয়ার্ড, GND = বিপরীত)
ভিআর:স্পিড কন্ট্রোল পোর্ট (0.1V-5V অ্যানালগ বা PWM ইনপুট)
এস কে:পোর্ট কন্ট্রোল সক্ষম করুন (5V=অপারেশন অনুমোদন, GND=অপারেশন নিষিদ্ধ)
জিএনডি:ড্রাইভারের বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের ভিত্তি

পাওয়ার পোর্ট

এমএ, এমবি, এমসি:মোটর ফেজ সংযোগ
P+, P-:ডিসি পাওয়ার ইনপুট

হল সেন্সর পোর্ট

হা, এইচবি, এইচসি:হল সেন্সর সংযোগ
জিএনডি, ৫ ভোল্ট:হল সেন্সরগুলির জন্য শক্তি

গুরুত্বপূর্ণ দ্রষ্টব্যঃ

ড্রাইভার বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকলে সুরক্ষিত তারগুলি ব্যবহার করুন
কন্ট্রোল পোর্ট দূরত্বঃ 2.54mm, পাওয়ার পোর্ট দূরত্বঃ 3.96mm
ড্রাইভার MOSFET এবং হিটসিঙ্ক/ইনস্টলেশন প্লেটের মধ্যে যথাযথ বিচ্ছিন্নতা নিশ্চিত করুন

বিএলডিসি মোটর ড্রাইভারের মাত্রা

উত্পাদন কৌশল

প্যাকেজিং তথ্য

বিএলডিসি মোটর ড্রাইভার একটি পৃথক অ্যান্টিস্ট্যাটিক ব্যাগে ভালভাবে প্যাক করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

লিড টাইম

নমুনাঃ ৫ দিন
ভর অর্ডারঃ ২-৩ সপ্তাহ

ন্যূনতম অর্ডার পরিমাণ

সমস্ত সিরিজ পণ্যের জন্য 1 সেট

গ্যারান্টি

সরবরাহের তারিখ থেকে 12 মাস

প্রযুক্তিগত সহায়তা

১-এ-১ পরিষেবা এবং প্রযুক্তিগত সহায়তা
