JYQD-V7.3E3 BLDC মোটর ড্রাইভার 12-36VDC 500W PWM কন্ট্রোল

MOQ:	1
মূল্য:	$7.90-9.90

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিয়াংসু, চীন

পরিচিতিমুলক নাম

Bextremeshell

মডেল নম্বার

JYQD-V7.3E3

ইনপুট ভোল্টেজ:

12-36Vdc

রেটেড পাওয়ার:

350 ডাব্লু

সর্বোচ্চ শক্তি:

সর্বোচ্চ কারেন্ট:

অ্যালগরিদম নিয়ন্ত্রণ করুন:

বর্গ তরঙ্গ

মাত্রা:

63 মিমি x 42.5 মিমি x 20 মিমি

গতি নিয়ন্ত্রণ:

পিডব্লিউএম/0-5 ভি

গতি প্রতিক্রিয়া:

হ্যাঁ

কাজের তাপমাত্রা:

-10 ℃ থেকে 60 ℃

পিডব্লিউএম ফ্রিকোয়েন্সি:

1 কে -20 কেএইচজেড

PWM ডিউটি চক্র:

0-100%

পিডব্লিউএম প্রশস্ততা:

বন্দর দূরত্ব নিয়ন্ত্রণ করুন:

2.54 মিমি

পাওয়ার পোর্ট দূরত্ব:

3.96 মিমি

মোটর টাইপ:

হল সেন্সর মোটর

বিশেষভাবে তুলে ধরা:

বিএলডিসি মোটর ড্রাইভার 500W পিডব্লিউএম

BLDC ড্রাইভার বোর্ড 12-36VDC

পিডব্লিউএম নিয়ন্ত্রণ সহ মোটর ড্রাইভার

পণ্যের বর্ণনা

JYQD-V7.3E3 BLDC মোটর ড্রাইভার

12-36VDC ইনপুট, সর্বোচ্চ 500W পাওয়ার, PWM কন্ট্রোল সহ, Arduino সামঞ্জস্যপূর্ণ

পণ্যের বৈশিষ্ট্য

বৈশিষ্ট্য	মান
আনুষঙ্গিক প্রকার	মোটর ড্রাইভার
ব্যবহার	মোটর
সামঞ্জস্যপূর্ণ পণ্য	BLDC মোটর

প্রধান বৈশিষ্ট্য

মডেল নং: JYQD-V7.3E3
পাওয়ার ইনপুট: 12-36VDC
রেটেড পাওয়ার: 350W
সর্বোচ্চ পাওয়ার: 500W
সর্বোচ্চ কারেন্ট: 15A
সুরক্ষা: ওভার-কারেন্ট, শর্ট সার্কিট, ওভার ভোল্টেজ, আন্ডার ভোল্টেজ, লকড রোটর, অতিরিক্ত গরম
নিয়ন্ত্রণ অ্যালগরিদম: স্কয়ার ওয়েভ
মাত্রা: 63mm × 42.5mm × 20mm
গতির নিয়ন্ত্রণ: PWM/0-5V
গতির প্রতিক্রিয়া: সংকেত আউটপুট উপলব্ধ
অপারেটিং তাপমাত্রা: -10℃ থেকে 60℃

অ্যাপ্লিকেশন

JYQD-V7.3E3 BLDC মোটর ড্রাইভার বোর্ডটি 0 থেকে 100% পর্যন্ত ডিসি ব্রাশলেস মোটরগুলির সুনির্দিষ্ট গতি নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এর স্কয়ার ওয়েভ কন্ট্রোল অ্যালগরিদম বিভিন্ন অ্যাপ্লিকেশনের জন্য স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে:

সাধারণ ব্যবহার:

বৈদ্যুতিক স্কেটবোর্ড এবং স্কুটার
বৈদ্যুতিক হুইলচেয়ার এবং হোভারবোর্ড
ড্রোন এবং আরসি যানবাহন
বৈদ্যুতিক ইউনিসাইকেল এবং মোপেড
শিল্প রোবট এবং অটোমেশন সরঞ্জাম
সিএনসি মেশিন এবং পরিবাহক সিস্টেম
স্ব-চালিত লন মাওয়ার
ভোক্তা ইলেকট্রনিক্স এবং হোম অ্যাপ্লায়েন্স

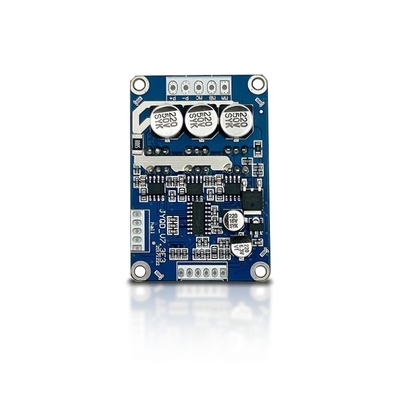

পণ্যের ছবি

ইনস্টলেশন গাইডলাইন

নিশ্চিত করুন মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট সীমার মধ্যে রয়েছে
120° হল ব্রাশলেস ডিসি মোটরগুলির সাথে সামঞ্জস্যপূর্ণ (হল লাইন সিকোয়েন্স সমন্বয় প্রয়োজন হতে পারে)
100W এর নিচে মোটরগুলির জন্য হিটসিঙ্ক প্রয়োজন নেই (সঠিক বায়ুচলাচল নিশ্চিত করুন)
5V আউটপুট পোর্ট শুধুমাত্র গতি সমন্বয়ের জন্য - বাহ্যিক পাওয়ার সরঞ্জাম সংযুক্ত করবেন না

ওয়্যারিং ডায়াগ্রাম

সংযোগের বিবরণ:

নিয়ন্ত্রণ পোর্ট: 5V, Z/F (দিক), VR (গতি), EL (সক্ষম), সংকেত (প্রতিক্রিয়া), GND
পাওয়ার পোর্ট: MA, MB, MC (মোটর ফেজ), P+, P- (ডিসি পাওয়ার)
হল সেন্সর পোর্ট: Ha, Hb, Hc, GND, 5V
ড্রাইভার এবং মোটরের মধ্যে 50 সেন্টিমিটারের বেশি দূরত্বের জন্য শিল্ডযুক্ত তার ব্যবহার করুন
নিয়ন্ত্রণ পোর্ট পিচ: 2.54 মিমি; পাওয়ার পোর্ট পিচ: 3.96 মিমি
ড্রাইভার MOSFET এবং হিটসিঙ্ক/ইনস্টলেশন প্লেটের মধ্যে সঠিক নিরোধক নিশ্চিত করুন

মাত্রা

উত্পাদন প্রক্রিয়া

প্যাকেজিং

প্রতিটি BLDC মোটর ড্রাইভার একটি পৃথক অ্যান্টি-স্ট্যাটিক ব্যাগে নিরাপদে প্যাক করা হয়।

সাধারণ জিজ্ঞাস্য

অগ্রণী সময়: 5 দিনের মধ্যে নমুনা; 2-3 সপ্তাহের মধ্যে ভর অর্ডার
MOQ: সমস্ত সিরিজের পণ্যের জন্য 1 সেট
ওয়ারেন্টি: ডেলিভারি তারিখ থেকে 12 মাস
প্রযুক্তিগত সহায়তা: ডেডিকেটেড 1-অন-1 পরিষেবা উপলব্ধ
