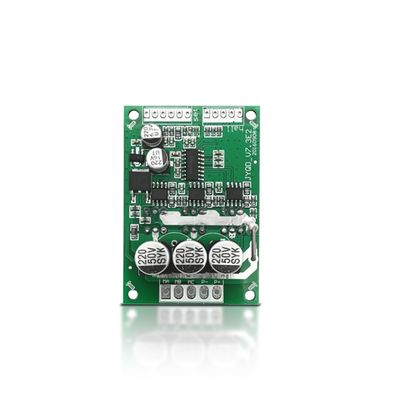

JYQD-V7.3E2 BLDC মোটর ড্রাইভার 12-36VDC 15A PWM কন্ট্রোল

MOQ:	1
মূল্য:	$7.90-9.90

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিয়াংসু, চীন

পরিচিতিমুলক নাম

Bextremeshell

মডেল নম্বার

JYQD-V7.3E2

ইনপুট ভোল্টেজ:

12-36Vdc

রেটেড পাওয়ার:

350 ডাব্লু

সর্বোচ্চ শক্তি:

সর্বোচ্চ কারেন্ট:

অ্যালগরিদম নিয়ন্ত্রণ করুন:

বর্গ তরঙ্গ

মাত্রা:

63 মিমি x 42.5 মিমি x 20 মিমি

গতি নিয়ন্ত্রণ:

পিডব্লিউএম/0-5 ভি

গতি প্রতিক্রিয়া:

হ্যাঁ

কাজের তাপমাত্রা:

-10 ℃ থেকে 60 ℃

পিডব্লিউএম ফ্রিকোয়েন্সি:

1 কে -20 কেএইচজেড

PWM ডিউটি চক্র:

0-100%

পিডব্লিউএম প্রশস্ততা:

বন্দর দূরত্ব নিয়ন্ত্রণ করুন:

2.54 মিমি

পাওয়ার পোর্ট দূরত্ব:

3.96 মিমি

হল কোণ:

120 °

বিশেষভাবে তুলে ধরা:

BLDC মোটর ড্রাইভার 15A PWM কন্ট্রোল

BLDC ড্রাইভার বোর্ড 12-36VDC

পিডব্লিউএম নিয়ন্ত্রণ সহ মোটর ড্রাইভার

পণ্যের বর্ণনা

JYQD-V7.3E2 BLDC মোটর ড্রাইভার

12-36VDC ইনপুট, PWM নিয়ন্ত্রণ সহ হল সেন্সর BLDC মোটরের জন্য 15A ওয়ার্কিং বর্তমান

পণ্যের বৈশিষ্ট্য

আনুষাঙ্গিকের ধরন	মোটর চালক
সংশ্লিষ্ট পণ্যের সাথে ব্যবহারের জন্য	বিএলডিসি মোটর

বিএলডিসি মোটর ড্রাইভারের প্রধান পরামিতি

মডেল নংঃJYQD-V7.3E2

পাওয়ার ইনপুটঃ12-36VDC

নামমাত্র শক্তিঃ৩৫০ ওয়াট

উপযুক্ততা:হল সেন্সর মোটর

সর্বাধিক শক্তিঃ৫০০ ওয়াট

সর্বাধিক স্রোতঃ১৫এ

সুরক্ষাঃঅতিরিক্ত বর্তমান, শর্ট সার্কিট, অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, লক রটার, অতিরিক্ত গরম

কন্ট্রোল অ্যালগরিদমঃবর্গক্ষেত্র তরঙ্গ

মাত্রা:৬৩ মিমি x ৪২.৫ মিমি x ২০ মিমি

গতি নিয়ন্ত্রণঃPWM/0-5V

স্পিড ফিডব্যাক সিগন্যাল আউটপুটঃহ্যাঁ।

কাজের তাপমাত্রাঃ-১০°সি-৬০°সি

বিএলডিসি মোটর ড্রাইভার অ্যাপ্লিকেশন

JYQD-V7.3E2 BLDC মোটর ড্রাইভার বোর্ড একটি ধ্রুবক বর্তমান ব্রাশহীন ড্রাইভার বোর্ড যা ডিসি ব্রাশহীন মোটরগুলি নিয়ন্ত্রণ করতে এবং 0 থেকে 100% পর্যন্ত সুনির্দিষ্ট গতি নিয়ন্ত্রণ পরিসীমা সরবরাহ করতে ডিজাইন করা হয়েছে।এই পণ্যের নিয়ন্ত্রণ অ্যালগরিদম বর্গাকার তরঙ্গ উপর ভিত্তি করে যা তার স্থিতিশীলতা এবং নির্ভুলতা উন্নীত.

এই ড্রাইভার বোর্ডটি বিভিন্ন প্রয়োগের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

বৈদ্যুতিক স্কেটবোর্ড
বৈদ্যুতিক স্কুটার
বৈদ্যুতিক হুইলচেয়ার
হোভারবোর্ড
ড্রোন
বৈদ্যুতিক একচাকা
ইলেকট্রিক মোপেড
বৈদ্যুতিক গো কার্ট
আরসি গাড়ি
শিল্প রোবট
লজিস্টিক কনভেয়র বেল্ট
অটোমেশন সরঞ্জাম
সিএনসি মেশিন
স্বচালিত ঘাস কাটার যন্ত্র
ভোক্তা ইলেকট্রনিক্স
গৃহস্থালী যন্ত্রপাতি
শিল্প সরঞ্জাম

বিএলডিসি মোটর ড্রাইভারের উপস্থিতি

প্রয়োগের নির্দেশিকা

নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট পরিসরের বেশি নয়।
120° এ হলের সাথে হল ব্রাশহীন ডিসি মোটরের জন্য প্রযোজ্য।আপনি সর্বোত্তম ড্রাইভিং প্রভাব অর্জন করতে প্রকৃত পরিস্থিতি অনুযায়ী হল লাইন ক্রম বা মোটর তিন ফেজ লাইন ক্রম সামঞ্জস্য করতে হবে.
JYQD-V7.3E2 হ'ল হাউজিং এবং হিটসিঙ্ক ছাড়াই একটি ড্রাইভার বোর্ড। এটি কোনও হিটসিঙ্ক ছাড়াই 100 ওয়াটের নিচে মোটর চালাতে পারে, তবে স্বাভাবিক বায়ুচলাচল প্রয়োজন।
ড্রাইভ বোর্ডের 5 ভোল্ট আউটপুট পোর্টটি বহিরাগত শক্তি সরঞ্জাম সংযোগ করতে নিষেধ। এটি শুধুমাত্র বহিরাগত ক্ষমতা পরিমাপকারী বা গতি সামঞ্জস্যের জন্য সুইচ প্রযোজ্য,কমিউটেশন এবং সক্ষম অপারেশন.

বিএলডিসি মোটর ড্রাইভার ওয়্যারিং

1কন্ট্রোল বন্দর

৫ ভোল্ট- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত potentiometer বা সুইচ গতি সমন্বয় এবং বিপরীত কাজ জন্য
Z/F- ঘোরানো দিক নিয়ন্ত্রণ পোর্ট
ভিআর- গতি নিয়ন্ত্রণ পোর্ট. অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1v -5V
ইএল- বন্দর নিয়ন্ত্রণ সক্ষম করুন
সিগন্যাল- গতি পালস সংকেত আউটপুট
জিএনডি- ড্রাইভার বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

2পাওয়ার পোর্ট

এমএ- মোটর ফেজ এ
এমবি- মোটর ফেজ বি
এমসি- মোটর ফেজ সি
পি-- ডিসি -
পি+- ডিসি +

3. হল সেন্সর পোর্ট

হা হা- হল এ
এইচবি- হল বি
Hc- হল সি
জিএনডি- জিএনডি
৫ ভোল্ট- ৫ ভোল্ট আউটপুট

4ড্রাইভারের বোর্ড যদি মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরে থাকে তবে সুরক্ষিত তারগুলি ব্যবহার করুন।

5কন্ট্রোল পোর্টের দূরত্বঃ ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্বঃ ৩.৯৬ মিমি

6. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে বিচ্ছিন্নতা মনোযোগ দিন।

বিএলডিসি মোটর ড্রাইভারের আকার

উত্পাদন কৌশল

প্যাকেজিং তথ্য

বিএলডিসি মোটর ড্রাইভার একটি পৃথক অ্যান্টিস্ট্যাটিক ব্যাগে ভালভাবে প্যাক করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1: লিড টাইম কত?
নমুনাঃ ৫ দিনের মধ্যে
ভর অর্ডারঃ ২-৩ সপ্তাহের মধ্যে

2: MOQ কত?
সমস্ত সিরিজ পণ্যের জন্য 1 সেট

3বিএলডিসি মোটর ড্রাইভারের গ্যারান্টি কি?
সরবরাহের তারিখ থেকে 12 মাস

4: প্রযুক্তিগত সহায়তা কেমন চলছে?
আমরা ১-১ সার্ভিস এবং টেকনিক্যাল সাপোর্ট দিই
