Name: JYQD-V8.8B BLDC মোটর কন্ট্রোলার 100W 110V-220V AC ইনপুট
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V8.8B
Price: 16.90 USD
Availability: InStock

MOQ:	1
মূল্য:	$16.90-17.90

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিয়াংসু, চীন

পরিচিতিমুলক নাম

Bextremeshell

মডেল নম্বার

JYQD-V8.8B

মডেল নম্বর:

Jyqd-v8.8

অপারেটিং টেম্প:

-20--85 ℃

অপারেটিং ভোল্টেজ:

90-265V এসি

সর্বোচ্চ কারেন্ট:

1 এ

চলমান বর্তমান:

0.5A

পিডব্লিউএম ফ্রিকোয়েন্সি:

1-20KHz

PWM ডিউটি চক্র:

0-100%

অ্যানালগ ভোল্টেজ পরিসীমা:

0-5V

আউটপুট শক্তি:

100 ডাব্লু

ইনপুট প্রতিরোধের:

২০ কে ওহম

স্পিড ডাল আউটপুট:

5 ভি পালস সিগন্যাল

সর্বোচ্চ আউটপুট বর্তমান:

5 এমএ

তামার বেধ:

1 ওজ

মোটর পর্যায়:

3-ফেজ

মোটর টাইপ:

ব্রাশলেস সেন্সরলেস ডিসি

বিশেষভাবে তুলে ধরা:

BLDC মোটর কন্ট্রোলার 100W

BLDC ড্রাইভার বোর্ড 110V-220V

ওয়ারেন্টি সহ মোটর কন্ট্রোলার

পণ্যের বর্ণনা

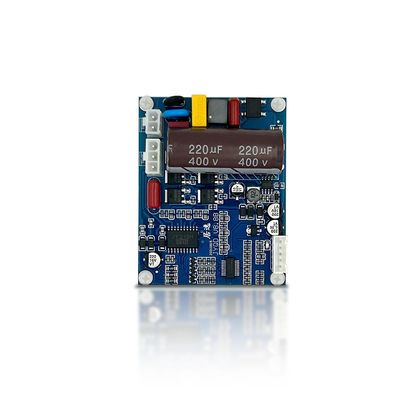

মূল JYQD-V8.8B মোটর নিয়ামক

AC110V-220V ইনপুট, 100W আউটপুট BLDC সেন্সরবিহীন মোটরের জন্য

প্রোডাক্ট স্পেসিফিকেশন

বৈশিষ্ট্য	মূল্য
প্রকার	নিয়ন্ত্রক বোর্ড
সরবরাহকারীর ধরন	সাধারণ
তামার বেধ	১ ওনস
কার্যকরী প্রয়োগ	সার্কিট সুরক্ষা

পণ্যের সংক্ষিপ্ত বিবরণ

মূল JYQD-V8.8B উচ্চ ভোল্টেজ ইনপুট BLDC মোটর নিয়ামক 110V-220VAC ইনপুট এবং 3-ফেজ ব্রাশহীন DC মোটর জন্য অবিচ্ছিন্ন 100W আউটপুট সঙ্গে।

প্রযুক্তিগত পরামিতি

(ব্রাশহীন সেন্সরহীন ডিসি মোটরের জন্য)

মডেল নম্বরঃ JYQD-V88
অপারেটিং তাপমাত্রাঃ -20°C থেকে 85°C
অপারেটিং ভোল্টেজঃ 90-265V এসি
সর্বাধিক স্রোতঃ ১ এ
ক্রমাগত কাজের বর্তমানঃ ০.৫ এ
পিডব্লিউএম স্পিড কন্ট্রোলঃ পিডব্লিউএম ফ্রিকোয়েন্সি ১-২০ কেএইচজেড; ডিউটি সাইকেল ০-১০০%
অ্যানালগ ভোল্টেজ রেগুলেশনঃ 0-5V
ওভার ভোল্টেজ/নিম্ন ভোল্টেজ সুরক্ষাঃ হ্যাঁ
স্পিড ইমপ্লাস সিগন্যাল আউটপুটঃ হ্যাঁ

তারের চিত্র

নিয়ন্ত্রণ বন্দর

৫ ভোল্ট- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
এম- মোটর গতি পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত
Z/F- ঘোরানো দিক নিয়ন্ত্রণ পোর্ট. সংযোগ "5V" উচ্চ স্তর বা কোন সংযোগ জন্য সামনের দিক, সংযোগ 0V নিম্ন স্তর বা বিপরীত দিক জন্য GND
ভিআর- গতি নিয়ন্ত্রণ পোর্ট. অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1V-5V (ইনপুট প্রতিরোধ 20K ওহম) । PWM গতি নিয়ন্ত্রণ ব্যবহার করার সময় GND সংযোগ
জিএনডি- ড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

পাওয়ার পোর্ট

ইউ/এমএ- মোটর ফেজ এ
ভি/এমবি- মোটর ফেজ বি
W/MC- মোটর ফেজ সি
এসি- আমি
এসি- এন

গুরুত্বপূর্ণ দ্রষ্টব্যঃ

ড্রাইভার বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকলে সুরক্ষিত তারগুলি ব্যবহার করুন
এই এসি ইনপুট ড্রাইভার বোর্ড অ্যাপ্লিকেশন জন্য অন্তর্নির্মিত করা যেতে পারে
ড্রাইভার MOSFET এবং হিটসিঙ্ক/ইনস্টলেশন প্লেটের মধ্যে যথাযথ বিচ্ছিন্নতা নিশ্চিত করুন

প্রয়োগের নির্দেশিকা

নিশ্চিত করুন মোটর ভোল্টেজ এবং ক্ষমতা পরামিতি ড্রাইভার বোর্ড স্পেসিফিকেশন অতিক্রম না
৩ ফেজ ব্রাশলেস সেন্সরলেস মোটরগুলির জন্য ডিজাইন করা হয়েছে, তবে সর্বোত্তম পারফরম্যান্সের জন্য সামঞ্জস্যের প্রয়োজন হতে পারে
বোর্ডটি হাউজিং বা হিটসিঙ্ক ছাড়াই আসে। > 60W মোটরগুলির জন্য, হিটসিঙ্ক প্রয়োজন
5V আউটপুট পোর্ট শুধুমাত্র বোর্ডের বহিরাগত potentiometer এবং সুইচ জন্য
"এম" টার্মিনাল মোটর গতি পালস আউটপুট সংকেত প্রদান করে (পুশ টান আউটপুট, সর্বোচ্চ 5mA)

মাত্রা
