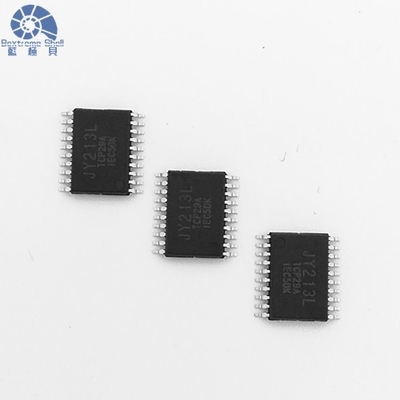

পাওয়ার MOSFET এবং IGBT ডিভাইসের জন্য JY213L হাই স্পিড গেট ড্রাইভার

তিনটি স্বতন্ত্র আউটপুট চ্যানেল সহ পাওয়ার MOSFET এবং IGBT ডিভাইসের জন্য JY213L হাই-স্পিড গেট ড্রাইভার

বর্ণনা

JY213L হল একটি উচ্চ-গতির 3-ফেজ গেট ড্রাইভার যা পাওয়ার MOSFET এবং IGBT ডিভাইসের জন্য তৈরি।এই উন্নত ড্রাইভারটিতে তিনটি স্বতন্ত্র আউটপুট চ্যানেল রয়েছে, উচ্চ এবং নিম্ন উভয় দিক নির্দেশিত, সর্বোত্তম নিয়ন্ত্রণ নিশ্চিত করে।বিল্ট-ইন ডেড টাইম এবং শুট-থ্রু সুরক্ষা সহ, এটি অর্ধ-সেতুকে রক্ষা করে, যে কোনও সম্ভাব্য ক্ষতি প্রতিরোধ করে।UVLO সার্কিট কম থ্রেশহোল্ড ভোল্টেজ পরিস্থিতিতে ত্রুটি রোধ করে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।একটি যুগান্তকারী উচ্চ-ভোল্টেজ বিসিডি প্রক্রিয়া এবং সাধারণ-মোড নয়েজ বাতিল করার কৌশল ব্যবহার করে, এই ড্রাইভারটি উচ্চ dV/dt নয়েজ পরিস্থিতিতে স্থিতিশীলতা বজায় রাখে যখন ব্যতিক্রমী নেতিবাচক ক্ষণস্থায়ী ভোল্টেজ সহনশীলতা প্রদর্শন করে।অতিরিক্তভাবে, একটি সক্ষম পিন স্ট্যান্ডবাই মোড সক্ষম করে, চিপটিকে একটি কম শান্ত বর্তমান অবস্থায় প্রবেশ করতে দেয় এবং ব্যাটারির দীর্ঘায়ু বাড়ায়।JY213L হাই-স্পিড গেট ড্রাইভারের সাথে অতুলনীয় কর্মক্ষমতা এবং দীর্ঘস্থায়ী নির্ভরযোগ্যতার অভিজ্ঞতা নিন।আরো বিস্তারিত পেতে এখানে ক্লিক করুন.

বৈশিষ্ট্য

• ইন্টিগ্রেটেড 90V হাফ-ব্রিজ হাই সাইড ড্রাইভার
• 3-ফেজ অর্ধ-ব্রিজের গেট পর্যন্ত গাড়ি চালানোর ক্ষমতা
• প্রতিটি হাই সাইড চ্যানেলের জন্য অন্তর্নির্মিত বুট স্ট্র্যাপ ডায়োড
• অন্তর্নির্মিত মৃত সময় সুরক্ষা
• শুট-থ্রু সুরক্ষা
• ভিসিসি এবং ভিবিএসের জন্য ভোল্টেজ লকআউটের অধীনে
VCC এবং VBS-এর জন্য কম অপারেশন ভোল্টেজ 0–5.5V
• 3.3V এবং 5V ইনপুট লজিক সামঞ্জস্যপূর্ণ
• কম স্ট্যান্ডবাই কারেন্টের জন্য পিন (EN) সক্ষম করুন
• IO+/IO-: +1.2A/–2.0A এ VCC=15V, VBS=15V
• বিল্ট-ইন ডেড টাইম: 0.5us (টাইপ।)
• কমন-মোড dV/dt নয়েজ ক্যান্সেলেশন সার্কিট
• ঋণাত্মক ক্ষণস্থায়ী ভোল্টেজ সহনশীল
• ভালো শব্দ প্রতিরোধ ক্ষমতার জন্য কম ডিআই/ডিটি গেট ড্রাইভ
• –40ºC থেকে 125ºC অপারেটিং রেঞ্জ
• ছোট ফুটপ্রিন্ট প্যাকেজ: TSSOP20L/24L,173mil

আবেদন

• ই-বাইক/ইলেকট্রিক পাওয়ার টুল 3-ফেজ মোটর ড্রাইভার
• ব্যাটারি চালিত মিনি/মাইক্রো মোটর নিয়ন্ত্রণ
• সাধারণ উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল

ব্লক ডায়াগ্রাম

সাধারণ অ্যাপ্লিকেশন সার্কিট

পিন কনফিগারেশন
