| MOQ: | 1000 পিসি |
| মূল্য: | negotiable |
| স্ট্যান্ডার্ড প্যাকিং: | শক্ত কাগজ + প্যাকিং ফেনা |
| বিতরণ সময়কাল: | 5-30DAYS |
| অর্থ প্রদানের পদ্ধতি: | টি / টি |
| সরবরাহ ক্ষমতা: | 1000 পিসি প্রতিদিন |

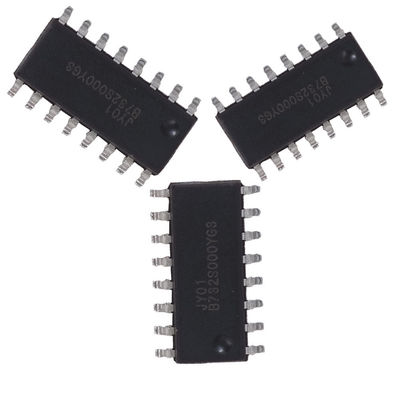

হল সেন্সর বা সেন্সরলেস বিএলডিসি মোটরের জন্য জাইওয়াই 01 ব্রাশলেস ডিসি মোটর কন্ট্রোল আইসি
JY01 বৈশিষ্ট্য
জেওয়াই 011 ব্রাশলেস ডিসি মোটর ড্রাইভারের জন্য বিশেষ ডিজাইন করা কন্ট্রোল আইসি, হল সেন্সর বিএলডিসি মোটর বা সেন্সরবিহীন বিএলডিসি মোটর প্রয়োগ করা, এটি প্রয়োগ করা সহজ, পেরিফেরাল সার্কিট সহজ, কম ব্যয়, কম শব্দ, উচ্চ দক্ষতা, স্থিতিশীল মানের এবং পেশাদার সহ এসপিডব্লুএম ড্রাইভ মোড প্রযুক্তিগত সহায়তা, JY01 দ্রুত অনেক ইলেকট্রনিক ইঞ্জিনিয়ারদের দ্বারা অনুমোদিত হয়েছে।
জাইওয়াই 01 টি অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে, যেমন: ব্রাশহীন ডিসি ফ্যান, ব্রাশলেস ডিসি পাম্প, লন মাওয়ার, স্কুটার, ভারসাম্যযুক্ত গাড়ি, রোবট, বৈজ্ঞানিক যন্ত্র এবং সরঞ্জাম, অটো জ্বালানী পাম্প, বৈদ্যুতিক উইন্ডোজ, বৈদ্যুতিক আসন সমন্বয়, শীতাতপনিয়ন্ত্রণ ফ্যান , বৈদ্যুতিক রিয়ারভিউ মিরর অ্যাডজাস্টমেন্ট, যেমন ভ্যাকুয়াম ক্লিনার, এয়ারকন্ডিশনিং, নদীর গভীরতানির্ণয় সরঞ্জাম, উচ্চ-শেষ শিশুদের খেলনা, মডেল বিমান, মডেল গাড়ি, মডেল ইত্যাদি;এটি হ্যান্ডহেল্ড সরঞ্জামগুলিতে যেমন গ্রাইন্ডিং মেশিন, হ্যান্ড ড্রিল, খোদাইয়ের মেশিন, বৈদ্যুতিক স্ক্রু ড্রাইভারগুলি ইত্যাদিতেও ব্যাপকভাবে ব্যবহৃত হয়েছে
বৈশিষ্ট্য
ওয়ার্কিং ভোল্টেজ: 4.5 ভি -5.5 ভি।
কাজের তাপমাত্রা: -40-85 ℃
ড্রাইভ মোড: SPWM
দৌল ড্রাইভ মোড: হল সেন্সর বা সংবেদনহীন সহ
অভিযোজিত মোটর: কোনও হল মোটর / হল মোটর নেই।
স্টিয়ারিং নিয়ন্ত্রণ: ইতিবাচক / নেতিবাচক
নরম বিপরীত: হ্যাঁ
গতি সংকেত: হ্যাঁ
ওভারলোড সুরক্ষা: হ্যাঁ
বর্তমান বন্ধ লুপ: হ্যাঁ
অবিচ্ছিন্ন বর্তমান ড্রাইভ: হ্যাঁ
ব্লকিং সুরক্ষা: হ্যাঁ
নরম শুরু: হ্যাঁ
বিশেষ প্রযুক্তি: জেওয়াইকেজে পূর্ণ শর্তের সুরক্ষা সূচনা কার্য
গতি সামঞ্জস্য: রৈখিক
সফট শুরুর সময়কাল: 1 এস, 3 এস, 10 এস .চ্ছিক
হল বা সেন্সরবিহীন ব্রাশহীন ডিসি মোটরের জন্য জাইওয়াই 011 1 নিয়ন্ত্রণ আইসি 2 তে সংহত করা হয়েছে যা এটি খুব সহজ করে তোলে
প্রয়োগে প্রয়োগ করুন, দয়া করে সার্কিট ডিজাইন এবং প্রয়োগের আগে মনোযোগ দিন।
1: হল সেন্সর মোটর ড্রাইভারের জন্য জেওয়াই 01, পিন 1 টি ভিসিতে সংযুক্ত করুন বা পাওয়ার চলাকালীন 5 ভি সংযোগ করুন, জাইওয়াই 01 হলের পথ হিসাবে চালিত হবে।
2: সেন্সরলেস মোটর ড্রাইভারের জন্য জাইওয়াই 01, পিন 1 তে 0.1V -4V অফার করুন, জাইওয়াই 01 সেন্সরলেস উপায় হিসাবে চালিত করবে।
পিন 1 হ'ল মাল্টি-ফাংশন পিন, তিনটি অপারেশনাল স্টেট রয়েছে:
1: JY01 অ্যাপ্লিকেশন সেটিংসে যখন পাওয়ার চালু থাকে।
2: এই পিনটি হল উপায়ে একটি নিয়ন্ত্রণ পিন, উচ্চ-স্তরের ভোল্টেজটি স্বাভাবিক ড্রাইভ, নিম্ন-স্তরের ভোল্টেজ
নিষিদ্ধ-ড্রাইভ (কোনও আউটপুট নেই)
3: এই পিনটি সেন্সরলেস উপায়, ভোল্টেজের পরিসীমা: 0.1V-2V এর অধীনে স্টার্ট টর্ক অ্যাডজাস্টমেন্ট পিন।
নকশা করার আগে দয়া করে JY01 এর আবেদনের স্থিতিটি নিশ্চিত করুন।
ক) টর্কের সেটিং শুরু করুন: সেনসলেস মোটর শুরু করার জন্য, স্টার্ট টর্ক সেটিংটি গুরুত্বপূর্ণ
স্টার্ট টর্ক মোটর পারফরম্যান্সের সাথে সম্পর্কিত।মোটরটি শুরু হবে না যদি শুরু করা শক্ত হয়
স্টার্ট টর্কটি ছোট, স্টার্ট টর্ক খুব বেশি হলে মোটরটি কাঁপবে বা বিপরীত হবে।
মোটর লোড অনুযায়ী প্রাথমিক অ্যাপ্লিকেশন ডিবাগিং, নিম্নলিখিত পদক্ষেপগুলি অনুসরণ করুন:
i।একটি 20 কে পেন্টিওমিটার 0 ভি এবং 5 ভিতে সংযুক্ত করুন, মধ্য পিনটি JY01 আইসি আই পিনের সাথে সংযুক্ত করুন।
ii।পাওয়ারটি চালু হলে পেন্টিওমিটারকে 0 ভি (স্টার্ট টর্ক 0) এ সামঞ্জস্য করুন।
iii।ইনপুট স্পিড নিয়ন্ত্রণের সংকেত 0 ভি থেকে 5 ভি পর্যন্ত ভিআর পিনের সিগন্যাল করুন এবং মোটর স্টার্টটি পরীক্ষা করুন বা না
iv।যদি মোটরটি শুরু বা অস্বাভাবিক শুরু করতে না পারে তবে পেন্টিওমিওটার মানটি 0.1 ভিতে যোগ করতে পারে
পুনরুদ্ধার পদক্ষেপ iii, মোটর এখনও চালু না হলে, তারপর পেন্টিয়োমিটারের 0.2V / 0.3V / 0.4V যুক্ত করুন এবং
মোটর শুরু না হওয়া পর্যন্ত ধাপ iii পুনরাবৃত্তি করুন।
v।শুরু করার সময় মোটর যদি বিপর্যস্ত হয় তবে এর অর্থ স্টার্ট টর্কটি বেশি, এটি স্টার্টটি হ্রাস করা উচিত
স্বাভাবিক শুরু করার জন্য টর্ক, অন্যথায় দীর্ঘ সময় বিপরীতকরণ মোটর এবং মোসফেটকে ক্ষতিগ্রস্থ করবে।
খ) ওভারলোড সুরক্ষা এবং বর্তমান নমুনা প্রতিরোধের সেটিং: JY01 এর নিখুঁত ওভারলোড রয়েছে
সুরক্ষা ফাংশন, এতে ওভারলোড সুরক্ষা এবং অস্বাভাবিক বর্তমান সুরক্ষা ফাংশন রয়েছে
যখন বর্তমান স্যাম্পলিং প্রতিরোধকের মান R সঠিক সেট হয়।যখন পিনের ভোল্টেজ দেখা হয়
0.1 ভি, ওভারলোড নিরীক্ষণ শুরু হবে এবং কনস্ট্যান্ট বর্তমান অবস্থায় ফিরে যাবে, ড্রাইভ কারেন্টটি চলবে না
পরিবর্তন, ভিআর ভোল্টেজ বেশি বা কম হওয়া এবং বোঝা আরও বড় হওয়া বা হওয়া উচিত
কম.এই অবস্থায়, JY01 মোটরকে ধ্রুবক ড্রাইভ শক্তি সরবরাহ করে offeringযদি পিন ভোল্টেজ হয়
0.2V বা তারও বেশি সংখ্যক সাথে মিলিত হন, সুরক্ষাটি 4.5 in এর মধ্যে সক্রিয় হবে।
আর মান নির্বাচন পদ্ধতি
আর মান সূত্র I = 0.1 / R
আমি: ধ্রুবক বর্তমানের মান (ইউনিট: অ্যাম্প)
0.1: JY01 হল পিনের ভোল্টেজ
আর: বর্তমান সীমা প্রতিরোধের (ইউনিট: ওহম)
উদাহরণস্বরূপ: বর্তমানের বর্তমান: 3 এ, যখন বর্তমান রয়েছে তখন সুরক্ষা ধ্রুবক বর্তমান 5A এ সেট করুন
5 এ বা তারও বেশি সংখ্যক সাথে মিলিত হওয়ার পরে প্রোগ্রামটি সূত্র অনুযায়ী 5A.so এ বর্তমান রাখবে
আমি = 0.1 / আর, আর = 0.1 / 5 = 0.02 ওহম, সুতরাং ওভারলোড সুরক্ষা এবং বর্তমানের নমুনা শক্তি রোধ
20 mOhm হওয়া উচিত
গ) ব্লকিং সুরক্ষা: ব্লকিং সুরক্ষা সক্রিয় হবে এবং মোটর না হলে আউটপুট বন্ধ করবে
3 সেকেন্ডের মধ্যে স্বাভাবিক শুরু করুন, সুরক্ষা ছেড়ে দিতে ভিআর ভোল্টেজকে 0 এ কমিয়ে দিন, ভিআর ভোল্টেজ বাড়ান
মোটর পুনরায় চালু করতে।
JY01 আইসি ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
