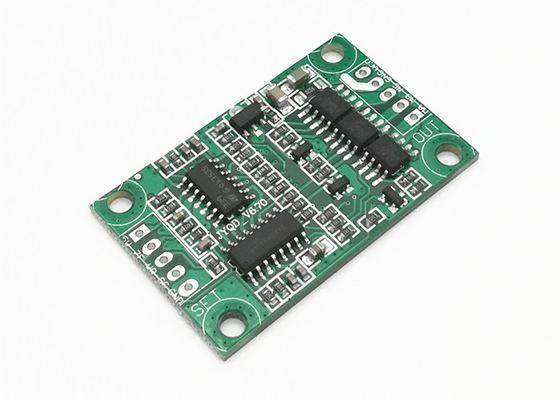

গতি নিয়ন্ত্রণ PWM ফ্রিকোয়েন্সি 1-20KHz সহ 12V/24V DC BLDC ড্রাইভার বোর্ড

12V/24V DC BLDC ড্রাইভার বোর্ড PWM ফ্রিকোয়েন্সি 1-20KHz এনালগ ভোল্টেজ স্পিড রেগুলেশন সহ

পণ্যের বর্ণনা:

আমাদেরডিসি ব্রাশহীন ড্রাইভার বোর্ড, এই নামেও পরিচিতসরাসরি বর্তমান ব্রাশহীন ড্রাইভার বোর্ডবাডিসি মোটর ব্রাশলেস ড্রাইভার বোর্ড, একটি উচ্চ-কর্মক্ষমতা BLDC (ব্রাশলেস ডিসি মোটর) ড্রাইভার বোর্ড।এটি ডিসি ব্রাশলেস মোটর অ্যাপ্লিকেশনের জন্য চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে।বোর্ডটি -20℃~+85℃, PWM/ভোল্টেজ স্পিড কন্ট্রোল মোড, 0-100% স্পিড কন্ট্রোল রেঞ্জ, এবং একটি সবুজ রঙ সহ বিস্তৃত বৈশিষ্ট্যের সাথে সজ্জিত।ডিসি ব্রাশবিহীন মোটরের সুনির্দিষ্ট নিয়ন্ত্রণ এবং নির্ভরযোগ্য অপারেশন প্রয়োজন এমন যেকোনো অ্যাপ্লিকেশনের জন্য এই বোর্ডটি একটি দুর্দান্ত পছন্দ।

বৈশিষ্ট্য:

• পণ্যের নাম:BLDC ড্রাইভার বোর্ড
• PWM ফ্রিকোয়েন্সি:1-20KHz
• স্পিড পালস সংকেত আউটপুট:হ্যাঁ
• অপারেটিং ভোল্টেজ:12V/24V DC
• সর্বাধিক বর্তমান:3A
• পণ্যের ধরণ:JYQD-V6.7
• বিশেষীকরণ:ডিসি ব্রাশলেস ড্রাইভার বোর্ড, ডিসি মোটর ব্রাশলেস ড্রাইভার বোর্ড

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

JUYI JYQD-V6.7 ডাইরেক্ট কারেন্ট ব্রাশলেস ড্রাইভার বোর্ড হল একটি নির্ভরযোগ্য এবং শক্তিশালী ডিসি ড্রাইভার বোর্ড, ব্রাশবিহীন ডিসি মোটরগুলির গতি এবং দিক নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে।এতে PWM এবং ভোল্টেজের গতি নিয়ন্ত্রণ মোড, 12V/24V DC এর ইনপুট ভোল্টেজ, স্পিড পালস সিগন্যাল আউটপুট এবং 12V/24V DC এর অপারেটিং ভোল্টেজ রয়েছে।এটি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেগুলির জন্য মোটরের গতি এবং দিকনির্দেশের সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন, যেমন রোবোটিক্স, অটোমেশন এবং শিল্প অটোমেশন।

এই BLDC ড্রাইভার বোর্ড রোবটিক অস্ত্র, লিনিয়ার অ্যাকচুয়েটর, 3D প্রিন্টার এবং স্বয়ংক্রিয় উত্পাদন লাইন সহ বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।এটি অত্যন্ত দক্ষ হতে ডিজাইন করা হয়েছে, যা মোটরের গতি এবং দিকনির্দেশের মসৃণ এবং সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে।বোর্ডে ওভার-ভোল্টেজ সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং ওভার-কারেন্ট সুরক্ষা সহ অন্তর্নির্মিত সুরক্ষা বৈশিষ্ট্যগুলিও রয়েছে।

মাত্রা অঙ্কন:

রিং ডায়াগ্রাম:

1. কন্ট্রোল পোর্ট

5V ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

SC ---- মোটর গতির পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত।

Z/F---- ঘূর্ণমান দিক নিয়ন্ত্রণ পোর্ট।কানেক্ট করুন "5V" হাই লেভেল বা কোন কানেক্ট ফরওয়ার্ড ডিরেকশন নয়, 0 V লো লেভেল কানেক্ট করুন বা GND এর সাথে কানেক্ট করুন বিপরীত দিক।

ভিআর ---- গতি নিয়ন্ত্রণ পোর্ট।এনালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট রেজিস্ট্যান্স হল 20K ওহম, ইনপুট করার সময় GND এর সাথে কানেক্ট করুন PWM স্পিড রেগুলেশন, PWM ফ্রিকোয়েন্সি:1-20KHZ;শুল্ক চক্র 0-100%

GND—ড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

2. পাওয়ার পোর্ট

এমএ ---- মোটর ফেজ এ

এমবি ---- মোটর ফেজ বি

MC--- মোটর ফেজ সি

জিএনডি---ডিসি-

ভিসিসি----ডিসি +

3. চালক বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে ঢালযুক্ত তার ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, স্বাভাবিক ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

5. ড্রাইভার MOSFET এবং heatsink বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণ মনোযোগ দিন।
