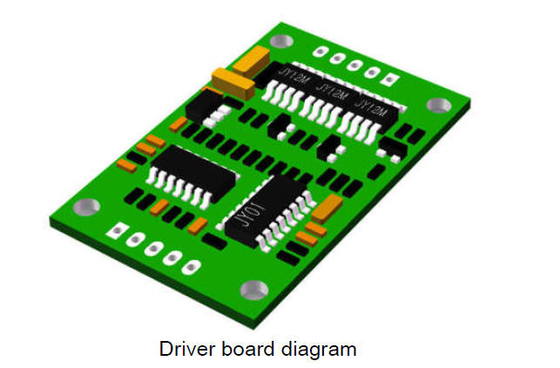

অটোমেশন নিয়ন্ত্রণের জন্য 12V/24V DC BLDC মোটর ড্রাইভার বোর্ড

পণ্যের বর্ণনা:

JYQD-V6.7 ডিসি ব্রাশলেস ড্রাইভার বোর্ড হল একটি শক্তিশালী এবং বহুমুখী ব্রাশলেস ডিসি ড্রাইভার বোর্ড যা সরাসরি বর্তমান অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এটি 3A পর্যন্ত কারেন্ট প্রদান করতে সক্ষম এবং 12V এবং 24V ডিসি ইনপুট ভোল্টেজ উভয়েই কাজ করে।এটিতে একটি অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে, যা ব্যবহারকারীদের তাদের ব্রাশবিহীন ডিসি মোটরগুলির গতি সামঞ্জস্য করতে দেয়।এই ব্রাশলেস ডিসি ড্রাইভার বোর্ড বিভিন্ন ধরনের অ্যাপ্লিকেশন যেমন রোবোটিক্স, স্বয়ংক্রিয় যন্ত্রপাতি এবং আরও অনেক কিছুর জন্য আদর্শ।

বৈশিষ্ট্য:

• পণ্যের নাম:ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড
• কাজ তাপমাত্রা:-20℃~+85℃
• গতি নিয়ন্ত্রণ পরিসীমা:0-100%
• রঙ:সবুজ
• এনালগ ভোল্টেজ গতি নিয়ন্ত্রণ:হ্যাঁ
• PWM ফ্রিকোয়েন্সি:1-20KHz
• পণ্যের ধরন:ডাইরেক্ট কারেন্ট ব্রাশলেস মোটর ড্রাইভার বোর্ড
• পণ্যের ধরন:সরাসরি বর্তমান ব্রাশহীন ড্রাইভার বোর্ড

প্রযুক্তিগত পরামিতি:

রিং ডায়াগ্রাম:

1. কন্ট্রোল পোর্ট

5V ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

SC ---- মোটর গতির পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত।

Z/F---- ঘূর্ণমান দিক নিয়ন্ত্রণ পোর্ট।কানেক্ট করুন "5V" হাই লেভেল বা কোন কানেক্ট ফরওয়ার্ড ডিরেকশন নয়, 0 V লো লেভেল কানেক্ট করুন বা GND এর সাথে কানেক্ট করুন বিপরীত দিক।

ভিআর ---- গতি নিয়ন্ত্রণ পোর্ট।এনালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট রেজিস্ট্যান্স হল 20K ওহম, ইনপুট করার সময় GND এর সাথে কানেক্ট করুন PWM স্পিড রেগুলেশন, PWM ফ্রিকোয়েন্সি:1-20KHZ;শুল্ক চক্র 0-100%

GND—ড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

2. পাওয়ার পোর্ট

এমএ ---- মোটর ফেজ এ

এমবি ---- মোটর ফেজ বি

MC--- মোটর ফেজ সি

জিএনডি---ডিসি-

ভিসিসি----ডিসি +

3. চালক বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে ঢালযুক্ত তার ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, স্বাভাবিক ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

5. ড্রাইভার MOSFET এবং heatsink বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণ মনোযোগ দিন।

মাত্রা অঙ্কন:

অ্যাপ্লিকেশন:

দ্যJUYI JYQD-V6.7 ব্রাশবিহীন ডিসি ড্রাইভার বোর্ডএটি একটি নির্ভরযোগ্য এবং বহুমুখী ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড যা বিভিন্ন ধরনের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এটি একটি স্পিড পালস সিগন্যাল আউটপুট, ±0.5% এর গতি নিয়ন্ত্রণের নির্ভুলতা, 0 থেকে 100% এর একটি PWM ডিউটি ​​চক্র এবং একটি এনালগ ভোল্টেজ গতি নিয়ন্ত্রণের সাথে সজ্জিত।এই সরাসরি বর্তমান ব্রাশবিহীন মোটর ড্রাইভার বোর্ড রোবোটিক্স, হোম অ্যাপ্লায়েন্স, শিল্প অটোমেশন, এবং অন্যান্য মোটর-চালিত সরঞ্জামের মতো অ্যাপ্লিকেশনের জন্য আদর্শ।এটি টেকসই এবং চমৎকার নিয়ন্ত্রণ ক্ষমতা সহ উচ্চতর কর্মক্ষমতা প্রদান করে।JUYI JYQD-V6.7 ব্রাশলেস ডিসি ড্রাইভার বোর্ড একটি বর্ধিত ব্যবহারকারীর অভিজ্ঞতা এবং উন্নত মোটর নিয়ন্ত্রণ প্রদান করতে নিশ্চিত।

কাস্টমাইজেশন:

• ব্র্যান্ড নাম: JUYI
• মডেল নম্বর: JYQD-V6.7
• উৎপত্তি স্থান: চীন
• রঙ: সবুজ
• সর্বাধিক বর্তমান: 3A
• কাজের তাপমাত্রা: -20℃~+85℃
• গতি পালস সংকেত আউটপুট: হ্যাঁ
• অপারেটিং ভোল্টেজ: 12V/24V ডিসি

এই ডিসি মোটর ব্রাশলেস ড্রাইভার বোর্ড, যা ডিসি ব্রাশলেস ড্রাইভার বোর্ড বা ডাইরেক্ট কারেন্ট ব্রাশলেস ড্রাইভার বোর্ড নামেও পরিচিত, JUYI দ্বারা ডিজাইন এবং তৈরি করা হয়েছে।মডেল নম্বর JYQD-V6.7 এবং এটি সবুজ রঙ দিয়ে আঁকা হয়েছে।এটির কাজের তাপমাত্রা পরিসীমা -20℃~+85℃ এবং সর্বাধিক কারেন্ট 3A।উপরন্তু, এটি স্পীড পালস সিগন্যাল আউটপুট করতে পারে এবং 12V বা 24V DC-তে কাজ করে। আমরা কাস্টমাইজড পরিষেবা এবং প্রযুক্তিগত সহায়তা প্রদান করি।

FAQ:

• প্রশ্নঃএই BLDC ড্রাইভার বোর্ডের ব্র্যান্ড নাম কি?
  ক:এই BLDC ড্রাইভার বোর্ডের ব্র্যান্ডের নাম JUYI।
• প্রশ্নঃএই BLDC ড্রাইভার বোর্ডের মডেল নম্বর কত?
  ক:এই BLDC ড্রাইভার বোর্ডের মডেল নম্বর হল JYQD-V6.7।
• প্রশ্নঃএই BLDC ড্রাইভার বোর্ড কোথায় নির্মিত হয়?
  ক:এই BLDC ড্রাইভার বোর্ড চীনে উত্পাদিত হয়.
• প্রশ্নঃএই BLDC ড্রাইভার বোর্ড কোন অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে?

 ক:এই BLDC ড্রাইভার বোর্ড বিভিন্ন ধরনের অ্যাপ্লিকেশন যেমন রোবোটিক্স, ইন্ডাস্ট্রিয়াল অটোমেশন এবং চিকিৎসা ব্যবস্থার জন্য ব্যবহার করা যেতে পারে।
