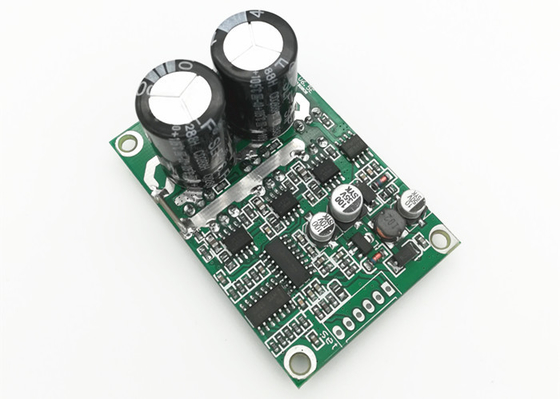

PWM ফ্রিকোয়েন্সি স্পিড রেগুলেশন সহ 700W ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড

DC Brushless মোটর ড্রাইভার বোর্ড PWM ফ্রিকোয়েন্সি 1-20KHz এবং কাজের তাপমাত্রা -20℃~+85℃

পণ্যের বর্ণনা:

ডাইরেক্ট কারেন্ট ব্রাশলেস ড্রাইভার বোর্ড, ডিসি ব্রাশলেস ড্রাইভার বোর্ড নামেও পরিচিত, একটি উন্নত মোটর ড্রাইভার যা বিশেষভাবে ডিসি ব্রাশলেস মোটর নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।এটি একটি উচ্চ-কর্মক্ষমতা, উচ্চ-দক্ষতা BLDC ড্রাইভার বোর্ড যার একটি অসামান্য গতি নিয়ন্ত্রণ নির্ভুলতা ±0.5%।এটি 36V থেকে 72V DC পর্যন্ত ইনপুট ভোল্টেজ পরিসরের বিস্তৃত পরিসরের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং 16A সর্বোচ্চ কারেন্ট পর্যন্ত সমর্থন করতে পারে।বোর্ডটি আকারে ছোট (63mm*42.5mm*33mm) এবং গতি নিয়ন্ত্রণের পরিসীমা 0-100%।এটি ডিসি ব্রাশলেস মোটরগুলির নির্ভরযোগ্য এবং মসৃণ অপারেশনের জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্য:

• পণ্যের নাম:ব্রাশবিহীন ডিসি ড্রাইভার বোর্ড
• ইনপুট ভোল্টেজ:36V-72V DC
• PWM ডিউটি ​​সাইকেল:0-100%
• কাজ তাপমাত্রা:-20℃~+85℃
• রঙ:সবুজ
• আকার:63 মিমি * 42.5 মিমি * 33 মিমি
• পণ্যের ধরন:ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড
• পণ্যের ধরণ:BLDC ড্রাইভার বোর্ড

তারের ডায়াগ্রাম:

1. কন্ট্রোল পোর্ট

1. 5V ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
2. সংকেত ---- মোটর গতির পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত।
3. Z/F---- ঘূর্ণমান দিক নিয়ন্ত্রণ পোর্ট।কানেক্ট করুন "5V" হাই লেভেল বা নো কানেক্ট ফরোয়ার্ড ডিরেকশন, 0 V লো লেভেল কানেক্ট করুন বা GND এর সাথে কানেক্ট করুন বিপরীত দিক।
4. ভিআর ---- গতি নিয়ন্ত্রণ পোর্ট।এনালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট রেজিস্ট্যান্স হল 20K ওহম, ইনপুট করার সময় GND এর সাথে কানেক্ট করুন PWM স্পিড রেগুলেশন, PWM ফ্রিকোয়েন্সি:1-20KHZ;শুল্ক চক্র 0-100%
5. GND—ড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
6. টর্ক- টর্ক সামঞ্জস্য ব্যবহার শুরু করার জন্য, এই ফাংশনটি ব্যবহার করার আগে বোর্ডে ফিক্সড-টর্কের জন্য প্রতিরোধকগুলি সরিয়ে ফেলা নিশ্চিত করুন (ব্যবহারের আগে আপনি যদি এই ফাংশনটি ব্যবহার করতে চান তবে আমাদের সাথে যোগাযোগ করুন)

2. পাওয়ার পোর্ট

MA ---- মোটর ফেজ A MB ---- মোটর ফেজ B MC---- মোটর ফেজ C GND----DC-

ভিসিসি----ডিসি +

3.চালক বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে ঢালযুক্ত তার ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, স্বাভাবিক ব্যবহারকে প্রভাবিত করে।

4. কন্ট্রোল পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

5. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেটের মধ্যে নিরোধকের দিকে মনোযোগ দিন।

মাত্রিক অঙ্কন:

অ্যাপ্লিকেশন:

JUYI JYQD-V6.5E ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড ডিসি ব্রাশলেস মোটরগুলির সুনির্দিষ্ট গতি নিয়ন্ত্রণের জন্য নিখুঁত সমাধান।এই ডিসি ব্রাশলেস ড্রাইভার বোর্ডটি ±0.5% এর গতি নিয়ন্ত্রণের নির্ভুলতার সাথে উচ্চ নির্ভুলতা নিশ্চিত করার জন্য যত্ন সহকারে ডিজাইন করা হয়েছে এবং এটি 36V-72V এর বিস্তৃত অপারেটিং ভোল্টেজ এবং 16A এর সর্বাধিক কারেন্ট সরবরাহ করে।63mm*42.5mm*33mm আকারের, এই DC মোটর ব্রাশলেস ড্রাইভার বোর্ডটি ছোট এবং কমপ্যাক্ট, এটিকে বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।JYQD-V6.5E -20℃~+85℃ এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমাও অফার করে, যা বিভিন্ন পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

প্রযুক্তিগত পরামিতি:

কাস্টমাইজেশন:

FAQ:

উত্তর: BLDC ড্রাইভার বোর্ডের ব্র্যান্ডের নাম JUYI।

উত্তর: BLDC ড্রাইভার বোর্ডের মডেল নম্বর হল JYQD-V6.5E।

উত্তর: বিএলডিসি ড্রাইভার বোর্ড চীনে উত্পাদিত হয়।

উত্তর: বিএলডিসি ড্রাইভার বোর্ড বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন জলের পাম্প, শিল্প অটোমেশন।
