পাওয়ার টুলের জন্য 24V ইনপুট 500W ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড

ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড, 12V-36V ইনপুট ভোল্টেজ, 0-100% গতি নিয়ন্ত্রণ পরিসীমা

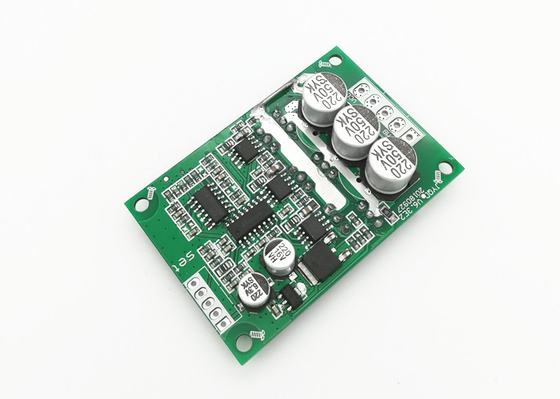

JYQD-V6.3E2 DC ব্রাশলেস মোটর ড্রাইভার বোর্ড, যা BLDC ড্রাইভার বোর্ড নামেও পরিচিত, একটি সরাসরি বর্তমান ব্রাশলেস মোটর ড্রাইভার বোর্ড যার আকার 63mm*42.5mm*17mm।এটিতে ±0.5% এর একটি চিত্তাকর্ষক গতি নিয়ন্ত্রণের নির্ভুলতা, 1:100 এর গতি নিয়ন্ত্রণ পরিসর এবং 0-100% গতি নিয়ন্ত্রণের পরিসর রয়েছে।বোর্ড বিভিন্ন অ্যাপ্লিকেশনের জন্য ডিসি ব্রাশলেস মোটর নিয়ন্ত্রণ করার একটি নির্ভরযোগ্য এবং দক্ষ উপায় প্রদান করে।

বৈশিষ্ট্য:

• ডিসি ব্রাশলেস মোটর ড্রাইভার বোর্ড
• সরাসরি বর্তমান ব্রাশলেস মোটর ড্রাইভার বোর্ড
• ডিসি মোটর ব্রাশলেস ড্রাইভার বোর্ড
• গতি নিয়ন্ত্রণ মোড:PWM/ভোল্টেজ
• PWM ফ্রিকোয়েন্সি:1-20KHz
• আকার:63 মিমি * 42.5 মিমি * 17 মিমি
• গতি নিয়ন্ত্রণ সঠিকতা:±0.5%
• গতি নিয়ন্ত্রণ পরিসীমা:0-100%

অ্যাপ্লিকেশন:

JUYI JYQD-V6.3E2 ব্রাশলেস ডিসি ড্রাইভার বোর্ড সরাসরি বর্তমান ব্রাশবিহীন মোটর ড্রাইভার বোর্ড অ্যাপ্লিকেশনের জন্য একটি নিখুঁত সমাধান।এটিতে 0-100% পিডব্লিউএম ডিউটি ​​সাইকেল সহ একটি PWM/ভোল্টেজ গতি নিয়ন্ত্রণ মোড, ±0.5% এর গতি নিয়ন্ত্রণ নির্ভুলতা, -20℃~+85℃ এর একটি কার্যকরী তাপমাত্রা পরিসীমা এবং 0-100 এর একটি গতি নিয়ন্ত্রণ পরিসর রয়েছে। %এই ব্রাশলেস ডিসি ড্রাইভার বোর্ডটি চীনে তৈরি এবং চমৎকার স্থিতিশীলতা এবং নির্ভরযোগ্যতা প্রদান করে, এটি শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

JUYI JYQD-V6.3E2 ব্রাশলেস ডিসি ড্রাইভার বোর্ড রোবোটিক্স, ইন্ডাস্ট্রিয়াল অটোমেশন এবং ম্যানুফ্যাকচারিংয়ের মতো অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেখানে একটি নির্ভরযোগ্য এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণের প্রয়োজন সর্বাগ্রে।এটি HVAC সিস্টেম, পাম্প, লিফট এবং চিকিৎসা সরঞ্জামের মতো অ্যাপ্লিকেশনগুলির জন্যও উপযুক্ত, যেখানে উচ্চ গতি নিয়ন্ত্রণের সঠিকতা প্রয়োজন।ব্রাশলেস ডিসি ড্রাইভার বোর্ড আলো এবং বৈদ্যুতিক সিস্টেমের মতো অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্যও আদর্শ, যেখানে গতি এবং টর্ক নিয়ন্ত্রণ প্রয়োজন।

JUYI JYQD-V6.3E2 ব্রাশলেস ডিসি ড্রাইভার বোর্ড সরাসরি বর্তমান ব্রাশলেস মোটর ড্রাইভার বোর্ড অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ কারণ এটি চমৎকার স্থিতিশীলতা এবং নির্ভরযোগ্যতা প্রদান করে।এটি PWM/ভোল্টেজ স্পিড কন্ট্রোল মোড, 0-100% একটি PWM ডিউটি ​​সাইকেল, ±0.5% এর গতি নিয়ন্ত্রণ নির্ভুলতা, -20℃~+85℃ এবং একটি কাজের তাপমাত্রা পরিসীমা সহ বিস্তৃত বৈশিষ্ট্যগুলি অফার করে। গতি নিয়ন্ত্রণ পরিসীমা 0-100%।

প্রযুক্তিগত পরামিতি:

মাত্রিক অঙ্কন

রিং ডায়াগ্রাম

1. পাওয়ার পোর্ট

এমএ ---- মোটর ফেজ এ

এমবি ---- মোটর ফেজ বি

MC--- মোটর ফেজ সি

জিএনডি---ডিসি-

ভিসিসি----ডিসি +

2. কন্ট্রোল পোর্ট

Z/F---- ঘূর্ণমান দিক নিয়ন্ত্রণ পোর্ট।কানেক্ট করুন "5V" হাই লেভেল বা নো কানেক্ট ফরোয়ার্ড ডিরেকশন, 0 V লো লেভেল কানেক্ট করুন বা GND এর সাথে কানেক্ট করুন বিপরীত দিক।

ভিআর ---- গতি নিয়ন্ত্রণ পোর্ট।এনালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট রেজিস্ট্যান্স হল 20K ওহম, ইনপুট করার সময় GND এর সাথে কানেক্ট করুন PWM স্পিড রেগুলেশন, PWM ফ্রিকোয়েন্সি:1-20KHZ;শুল্ক চক্র 0-100%

GND—ড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়

5V ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

সংকেত ---- মোটর গতির পালস সংকেত আউটপুট পোর্ট, 5V পালস সংকেত।

3. ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে ঢালযুক্ত তার ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, স্বাভাবিক ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

5. ড্রাইভার MOSFET এবং heatsink বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণ মনোযোগ দিন।

সমর্থন এবং পরিষেবা:

আমাদের প্রযুক্তিগত সহায়তা দল আপনাকে যেকোনো ইনস্টলেশন, বা রক্ষণাবেক্ষণ-সম্পর্কিত প্রশ্নে সাহায্য করতে পারে।BLDC ড্রাইভার বোর্ড ইনস্টল, কনফিগার এবং ব্যবহারে আপনাকে সাহায্য করার জন্য আমরা ধাপে ধাপে নির্দেশনা প্রদান করি।আমাদের কাছে প্রযুক্তিগত ডকুমেন্টেশনের একটি ডাটাবেস, টিউটোরিয়াল রয়েছে যা আপনাকে পণ্যটি বুঝতে এবং ব্যবহার করতে সহায়তা করবে।

আমাদের BLDC ড্রাইভার বোর্ডের প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলি সম্পর্কে যেকোন প্রশ্ন বা অনুসন্ধানের জন্য, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন।
