JYQD-V7.3E3শিল্প মোটর হাব মোটরের জন্য হল সেন্সর সহ 500W ইলেকট্রনিক মোটর কন্ট্রোলার

এটি প্রায় 8 বছর ধরে বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা ব্যাপকভাবে প্রয়োগ করা হয়েছে, এর পরিপক্ক এবং স্থিতিশীল নকশা অনেক অ্যাপ্লিকেশনের জন্য উপযুক্ত।

JYQD-V7.3E3 হল খুবই কমপ্যাক্ট সাইজের BLDC মোটর ড্রাইভার বোর্ড যার প্রয়োজনীয় স্ট্যান্ডার্ড ফাংশন, এর অনুকূল দাম এবং নির্ভরযোগ্য পারফরম্যান্স শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য প্রতিযোগিতামূলক।


প্রযুক্তিগত তথ্য পান দয়া করেএখানে ক্লিক করুন

প্যারামিটার

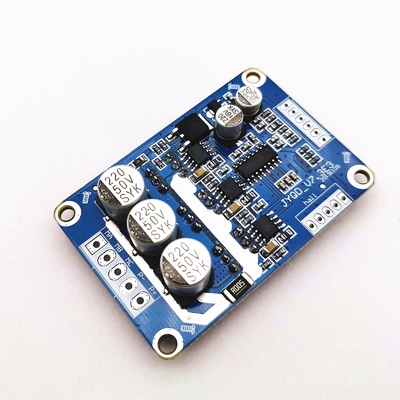

ছবি

তারের ডায়াগ্রাম

1. হল সেন্সর পোর্ট

হা--- হল ক

Hb---হল খ

Hc--- হল গ

জিএনডি---জিএনডি

5V---5V আউটপুট

2. কন্ট্রোল পোর্ট

5V— ড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, বাহ্যিক পটেনশিওমিটার বা গতি সামঞ্জস্য এবং বিপরীত অপারেশনের জন্য সুইচ

Z/F- ঘোরানো দিক নিয়ন্ত্রণ পোর্ট।কানেক্ট করুন "5V" হাই লেভেল বা নো কানেক্ট ফরোয়ার্ড ডিরেকশন, 0 V লো লেভেল কানেক্ট করুন বা GND এর সাথে কানেক্ট করুন বিপরীত দিক।

ভিআর- গতি নিয়ন্ত্রণ পোর্ট।এনালগ ভোল্টেজ লিনিয়ার স্পিড রেগুলেশন 0.1v -5V, ইনপুট রেজিস্ট্যান্স হল 20K ওহম, ইনপুট করার সময় GND এর সাথে কানেক্ট করুন PWM স্পিড রেগুলেশন, PWM ফ্রিকোয়েন্সি:1-20KHZ;শুল্ক চক্র 0-100%

ইএলপোর্ট নিয়ন্ত্রণ সক্ষম করুন।5V কানেক্ট করুন অথবা অপারেশনের অনুমতি দিতে কানেক্ট করুন, অপারেশন নিষিদ্ধ করতে GND কানেক্ট করুন।

সংকেত- স্পিড পালস সিগন্যাল আউটপুট

জিএনডিড্রাইভার বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণ জন্য ব্যবহৃত

3. পাওয়ার পোর্ট

এম.এ---- মোটর ফেজ এ

এমবি---- মোটর ফেজ বি

এমসি---- মোটর ফেজ সি

পি-----ডিসি-

পি+----ডিসি +

4. ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে ঢালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, স্বাভাবিক ব্যবহারকে প্রভাবিত করে৷

5. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি

6. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেটের মধ্যে নিরোধকের দিকে মনোযোগ দিন।

আবেদন নোট

1. JYQD-V7.3E3 হল হাউজিং এবং হিটসিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও হিটসিঙ্ক ছাড়াই 100 ওয়াটের নিচে মোটর চালাতে পারে, তবে স্বাভাবিক বায়ুচলাচল প্রয়োজন।

2. হল ব্রাশবিহীন dc মোটরের ক্ষেত্রে 120° এ প্রযোজ্য, সমস্ত নির্মাতার হল লাইনের ক্রম অনুরূপ নয়, আপনি হল লাইনের ক্রম বা মোটর থ্রি-ফেজ লাইন সিকোয়েন্সকে প্রকৃত পরিস্থিতি অনুযায়ী সামঞ্জস্য করতে পারেন, সেরা ড্রাইভিং প্রভাব অর্জন করতে .



3. ড্রাইভ বোর্ডে 5V আউটপুট পোর্ট বহিরাগত শক্তি সরঞ্জাম সংযোগ নিষিদ্ধ করা হয়.এটি শুধুমাত্র বাহ্যিক পটেনশিওমিটার বা গতি সমন্বয়, কম্যুটেশন এবং সক্রিয় অপারেশনের জন্য সুইচের ক্ষেত্রে প্রযোজ্য

4. নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট সীমার বেশি নয়।

সামগ্রিক মাত্রা
