Bextreme শেল 700W সেন্সরহীন BLDC ড্রাইভার সঙ্গে PWM গতি নিয়ন্ত্রণ বৈদ্যুতিক ফ্যান জল পাম্প এবং ব্লাভার জন্য...

টেকনিক্যাল ডেটা নিন প্লিজ। এখানে ক্লিক করুন

পণ্যের পরামিতি

আবেদনের নোট

1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না।

2.JYQD-V6.5E ড্রাইভার বোর্ড হাউজিং এবং heatsink ছাড়া খালি বোর্ড হয়. যদি মোটর এর ক্ষমতা 60W নিচে,এটা heatsink যোগ করার প্রয়োজন হয় না,এটা শুধুমাত্র স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করতে হবে. যদি মোটরের শক্তি 100W এর বেশি হয়, তাহলে নিচের ডায়াগ্রামের মতো তাপ সিঙ্ক যুক্ত করতে হবে।

3ড্রাইভারের বোর্ডে ৫ ভোল্ট আউটপুট পোর্ট বহিরাগত ডিভাইস সংযোগ নিষিদ্ধ করে। এটি কেবলমাত্র বাইরের পন্টিওমিটার এবং বোর্ডের সুইচকে গতি নিয়ন্ত্রণ এবং বিপরীতের জন্য প্রযোজ্য।

4. এই ড্রাইভার বোর্ড ব্যবহার করা হয়৩-ফেজ ব্রাশহীন সেন্সরহীন মোটর, কিন্তু সরাসরি সব 3-ফেজ brushless sensorless মোটর জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভাল নয় (যেমন শুরু jitter, বিপরীতমুখী, মোটর noload কাজ বর্তমান খুব বড়,গতি স্থিতিশীল নয়, কার্যকারিতা কম, এবং লোড দিয়ে শুরু করা যায় না) গ্রাহকরা সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স সামঞ্জস্য করতে পারেন।

5দয়া করে নোট করুন যে JYQD-V6.5E ড্রাইভার বোর্ডে কোন অ্যান্টি-রিভার্স সংযোগ সুরক্ষা নেই, এটি বিপরীত মেরু সংযোগের ক্ষেত্রে ড্রাইভার বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্ত করবে।

6JYQD-V6.5E ড্রাইভার বোর্ডের ′′Signal′′ টার্মিনালটি মোটর স্পিড ইমপ্লাস আউটপুট সিগন্যাল (পুশ-ট্রল আউটপুট) এবং সর্বাধিক আউটপুট বর্তমান 5mA এর চেয়ে কম।

তারের বিবরণ

1পাওয়ার পোর্ট

এমএ----মোটর ফেজ এ

এমবি---- মোটর ফেজ বি

এমসি---- মোটর ফেজ সি

জিএনডি----ডিসি-

ভিসিসি---- ডিসি +

2. কন্ট্রোল পোর্ট

৫ ভোল্ট----- ড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ

সিগন্যাল ---- মোটর গতি পালস সংকেত আউটপুট পোর্ট, 5 ভোল্ট পালস সংকেত.

Z/F---- ঘোরানো দিক নিয়ন্ত্রণ পোর্ট. সংযোগ 5V উচ্চ স্তর বা কোন সংযোগ অগ্রসর দিক, সংযোগ 0 V নিম্ন স্তর বা সংযোগ GND বিপরীত দিক।

ভিআর---- গতি নিয়ন্ত্রণ পোর্ট. অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম হয়, GND সঙ্গে সংযোগ যখন ইনপুট PWM গতি নিয়ন্ত্রণ, PWM ফ্রিকোয়েন্সিঃ 1-20KHZ; ডিউটি চক্র 0-100%

জিএনডিড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

টর্কটর্ক সামঞ্জস্য ব্যবহার শুরু করার জন্য, এই ফাংশন ব্যবহার করার আগে বোর্ডে স্থির-টর্ক জন্য প্রতিরোধের অপসারণ নিশ্চিত করুন (আপনি ব্যবহার করার আগে এই ফাংশন ব্যবহার করতে চান তাহলে আমাদের সাথে যোগাযোগ করুন)

3ড্রাইভারের বোর্ড যদি মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকে তবে সুরক্ষিত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে পরিচালিত করতে পারে, যা স্বাভাবিক ব্যবহারকে প্রভাবিত করতে পারে।

4কন্ট্রোল পোর্টের দূরত্ব: ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্ব:3.৯৬ মিমি

5ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে নিরোধক মনোযোগ দিন

সামগ্রিক মাত্রা

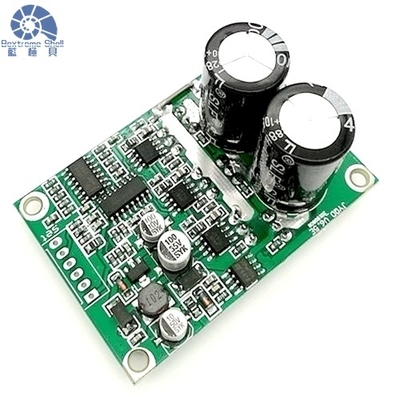

ড্রাইভারের ছবি

,

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি নমুনা অর্ডার করতে পারি?

হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের পরীক্ষা. মিশ্র নমুনা গ্রহণযোগ্য

2- আর লিড টাইম?

সাধারণত আপনি পেমেন্ট করার পর ৩০ দিন সময় লাগে।

3আপনি কি প্রযুক্তিগত সহায়তা প্রদান করেন?
হ্যাঁ, আমাদের কোম্পানিতে শক্তিশালী গবেষণা ও উন্নয়ন ক্ষমতা আছে, আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তা প্রদান করতে পারি।

4আমাদের কাছে কিভাবে পাঠাবে?
আমরা DHL, UPS, FEDEX ইত্যাদির মাধ্যমে আপনার কাছে পণ্য পাঠাবো।

5আমি কিভাবে জানব যে পণ্যটি আমার জন্য উপযুক্ত?
ফ্রিস্ট, আপনি আমাদের পণ্য সম্পর্কে আরো বিস্তারিত তথ্য প্রদান করতে হবে. আমরা আপনার স্পেসিফিকেশন প্রয়োজনীয়তা অনুযায়ী আইটেমটি আপনাকে সুপারিশ করবে. আপনি নিশ্চিত করার পরে,আমরা আপনার জন্য নমুনা প্রস্তুত করব. এছাড়াও আমরা আপনার পণ্য ব্যবহার অনুযায়ী কিছু ভাল অগ্রিম অফার করবে.
