পণ্যের বিবরণ:
|
| রেটেড ভোল্টেজ: | 48V | মোটর গতি: | 24000 RPM |
|---|---|---|---|
| বল বিয়ারিং: | এনএমবি উচ্চ-গতির বল বিয়ারিং | গোলমাল: | 80 ডিবি |
| নেট ওজন: | 490 গ্রাম | আইপি গ্রেড: | আইপি 54 |
| বাতাসের প্রবাহ: | 35 M3/H | বায়ু চাপ: | 12Kpa |
| লক্ষণীয় করা: | 48V স্প্লিট ব্লোয়ার ইমপেলার,PA66 স্প্লিট ব্লোয়ার ইমপেলার,PA66 ডিসি ফ্যান মোটর |
||

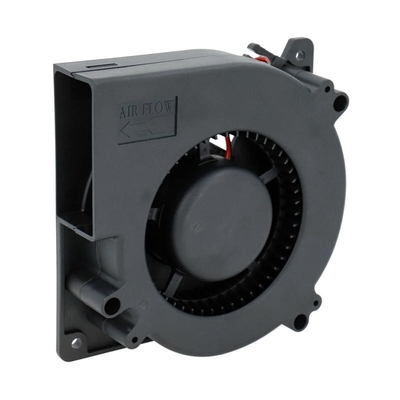

স্প্লিট ব্লোয়ার ইমপেলার 225-86 ডিসি ফ্যান মোটর বিএলডিসি সেন্ট্রিফিউগাল ফ্যান
আমি
1: ব্রাশবিহীন ডিসি এয়ার ব্লোয়ার বৈশিষ্ট্য:
1: উচ্চ গতি, বিশেষ উচ্চ-গতির বল বিয়ারিং (NMB) দীর্ঘ পরিষেবা জীবন এবং কম শব্দ প্রদান করে
2: উচ্চ চাপ এবং কমপ্যাক্ট আকার নকশা দ্বারা বায়ুপ্রবাহ আউটপুট
3: উচ্চ দক্ষতা, ব্রাশ মোটর ব্লোয়ারের চেয়ে অনেক বেশি দক্ষ
4: উচ্চ নির্ভরযোগ্যতা, বিশেষ নিয়ামক কাজ আরও নির্ভরযোগ্য করে তোলে
5: উচ্চ বুদ্ধিমান, PWM গতি নিয়ন্ত্রণ, ইতিবাচক বিপরীত, PG সংকেত প্রতিক্রিয়া, বুদ্ধিমান নিয়ন্ত্রণ
2:
|
উপাদান
|
PA66 দিয়ে তৈরি ইম্পেলার
|
|
ভারবহন
|
বল বিয়ারিং
|
|
গতি নিয়ন্ত্রণ
|
কন্ট্রোল ইনপুট 0-5/10V বা PWM
|
|
কাজের তাপমাত্রা।
|
-40~ +60°C
|
|
অন্তরণ শ্রেণি
|
খ
|
|
সুরক্ষা বর্গ
|
IP55
|
|
অনুমোদন
|
CCC, CE
|
3: পণ্য পরামিতি
| মডেল | OWB9290-24 | OWB9290-48 |
| রেটেড ভোল্টেজ | 24ভিডিসি | 48ভিডিসি |
| রেট করা বর্তমান (খোলা) | 7A | 3.9A |
| বায়ু প্রবাহ (খোলা) | 33M3/এইচ | 35M3/এইচ |
| মোটর গতি (খোলা) | 22000 RPM | 24000RPM |
| রেট করা বর্তমান (বন্ধ) | 3.4A | 2.2A |
| বায়ুচাপ (বন্ধ) | 10.5kPa | 12kPa |
| মোটর গতি (বন্ধ) | 25800 RPM | 27300RPM |
| মোটর খুঁটি | 4 | 4 |
| ফেজ প্রতিরোধ | 0.82 ওহম | 1.53 ওহম |
| গোলমাল | 80 ডিবিএ | 80 ডিবিএ |
| বল বিয়ারিং | এনএমবি হাই-স্পিড বল বিয়ারিং | |
| ড্রাইভিং মোটর | 3 ফেজ ব্রাশবিহীন ডিসি মোটর | |
| হল সেন্সর কোণ | 120° | |
| RPM-পালস | 1 Hz=30rpm | |
| উইন্ডিং টাইপ | ডেল্টা | |
| বায়ু সহ্য ভোল্টেজ | 500VDC (1 মিনিট) | |
| অন্তরণ শ্রেণি | ক্লাস F | |
| ব্লোয়ার ওজন | 490 গ্রাম | |
| আইপি গ্রেড | IP54 | |
| অপারেশন তাপমাত্রা | -20℃~50℃ | |
| পরিষেবা জীবন (40 ℃ নীচে) | 10000 ঘন্টা | |
OWB9290 সিরিজ ব্রাশবিহীন ডিসি এয়ার ব্লোয়ার
4: পণ্য কর্মক্ষমতা
OWB9290 ব্রাশবিহীন ডিসি ব্লোয়ার কমিউটিং পিরিয়ড
OWB9290 ব্রাশবিহীন ডিসি ব্লোয়ার পারফরম্যান্স কার্ভ
5: সামগ্রিক মাত্রা
6: তারের ডায়াগ্রাম
| পিন 4 | লাল | +5V |
| পিন 5 | বেগুনি | হল এ |
| পিন 6 | সবুজ | হল বি |
| পিন 7 | ধূসর | হল সি |
| পিন 8 | কালো | জিএনডি |
| পিন 1 | হলুদ | মোটর ফেজ A |
| পিন 2 | নীল | মোটর ফেজ বি |
| পিন 3 | সাদা | মোটর ফেজ সি |
7: মনোযোগ
1: সর্বাধিক বায়ু চাপের অধীনে কাজ করবেন না, সর্বাধিক বায়ুচাপে বায়ু প্রবাহ খুব ছোট এবং এটি ব্যবহারের জন্য নিরাপদ নয়।
2: খাওয়ার সাথে একটি ফিল্টার সংযুক্ত করুন যা ব্লোয়ারকে দীর্ঘ পরিষেবা জীবন বহন করে।
3: সঠিক ঘূর্ণন দিক হল CCW
4: উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ চৌম্বক ক্ষেত্রে ব্লোয়ার ব্যবহার করবেন না
5: ব্লোয়ারের জন্য উপযুক্ত পাওয়ার সাপ্লাই ব্যবহার করুন।
6: স্যুটবেল ড্রাইভার/কন্ট্রোলার মডেলের জন্য আমাদের সাথে যোগাযোগ করুন।
