বৈদ্যুতিন স্কেটবোর্ড 15 এ 3 ফেজ বিএলডিসি মোটর ড্রাইভার বোর্ড

MOQ:	1 সেট
মূল্য:	আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং:	পিই ব্যাগ + শক্ত কাগজ
বিতরণ সময়কাল:	5-10 দিন
অর্থ প্রদানের পদ্ধতি:	টি / টি, এল / সি, পেপ্যাল
সরবরাহ ক্ষমতা:	1000sets / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

মডেল নম্বার

JYQD-YL02D 2

কার্যকরী ভোল্টেজ:

12-36Vdc

ড্রাইভ শক্তি:

500W / মোটর

পিডব্লিউএম গতি নিয়ন্ত্রণ:

দায়িত্ব চক্র 0-100%

গতির নাড়ি সংকেত আউটপুট:

হ্যাঁ

অপারেটিং টেম্প:

-20 - 85 ℃

বিশেষভাবে তুলে ধরা:

3 ফেজ বিএলডিসি মোটর ড্রাইভার বোর্ড

15 এ বিএলডিসি মোটর ড্রাইভার বোর্ড

বৈদ্যুতিক স্কেটবোর্ড বিএলডিসি ড্রাইভার বোর্ড

পণ্যের বর্ণনা

12-36VDC 15A 3 পর্ব বিএলডিসি মোটর দ্বৈত ড্রাইভার / হুইলচেয়ার / বৈদ্যুতিক স্কেটবোর্ডের জন্য নিয়ামক

ওভারভিউ

তাৎক্ষণিক বিবরণ

উৎপত্তি স্থল:: জিয়াংসু, চীন

পরিচিতিমুলক নাম:: JUYI

মডেল নম্বার:: JYQD-YL02D (8559)

কার্যকরী ভোল্টেজ:: 12-36VDC

চালানোর ধরণ:: দ্বৈত মোটর ড্রাইভ

সর্বাধিক চলমান চলমান:: 15 এ / মোটর

একক মোটর শক্তি:: 540 ডাব্লু

প্যাকেজিং এবং বিতরণ

বিক্রয় ইউনিট:: একক আইটেম

একক প্যাকেজ আকার:: 10X8X4 সেমি

একক স্থূল ওজন:: 0.060 কেজি

অগ্রজ সময়:

পরিমাণ (টুকরা)	1 - 1000	> 1000
এস্ট।সময় (দিন)	15	সমঝোতা হতে হবে

পণ্যের বর্ণনা

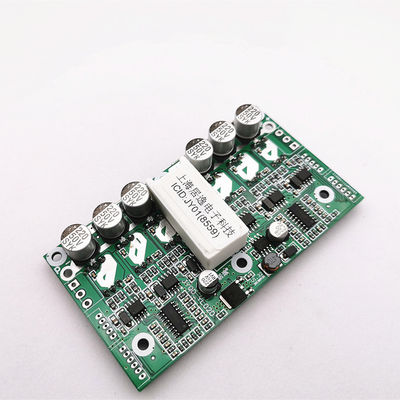

JYQD-YL02D অত্যন্ত কমপ্যাক্ট আকারের বিএলডিসি মোটর ড্রাইভার বোর্ড প্রয়োজনীয় স্ট্যান্ডার্ড ফাংশন সহ, তার অনুকূল মূল্য এবং নির্ভরযোগ্য কর্মক্ষমতা শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য প্রতিযোগিতামূলক competitive
এটি প্রায় 5 বছর ধরে বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা ব্যাপকভাবে প্রয়োগ করা হয়, এটি পরিপক্ক এবং স্থিতিশীল নকশা অনেক অ্যাপ্লিকেশন জন্য উপযুক্ত।

মডেল নাম্বার.	JYQD-YL02D (8559)
অপারেটিং তাপমাত্রা	-20—85 ℃
অপারেটিং ভোল্টেজ	12 ভি -36 ভিডিসি
কাজ চলমান	15 এ
পিডব্লিউএম স্পিড রেগুলেশন	পিডব্লিউএম ফ্রিকোয়েন্সি: 1K-10KHz, 0-100% ডিউটিসাইকেল
আনলোগ ভোল্টেজ স্পিড রেগুলেশন	0-5V

আবেদনের গাইডলাইন

এই নিয়ামকটি একই সাথে দুটি মোটর চালাতে পারে, একক বা ডাবল নিয়ন্ত্রিত হতে পারে।
এটিতে রিঅ্যাকটিভ পাওয়ার ব্রেক ফাংশন রয়েছে, ব্রেক রিভার্স চার্জিং প্রোটেকশন রিলিজ সার্কিট রয়েছে, এমসিইউ নিয়ন্ত্রিত হতে পারে,

টিবোর্ডে তিনি "5 ভি" বন্দরটি বহিরাগত এমসিইউতে 300mA বর্তমান সরবরাহ করতে পারে


জেYQD-YL02D হ'ল বাসস্থান এবং হিটিং সিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও তাপ ছাড়াই 100W এর নিচে বিএলডিসি মোটর চালাতে পারে, তবে সাধারণ বায়ুচলাচল প্রয়োজন।

বিভিন্ন হল এফেক্ট সেন্সরযুক্ত বিএলডিসি মোটরের বিভিন্ন হল ওয়্যার সিকোয়েন্স রয়েছে, দয়া করে ওভারলোড ড্রাইভের আগে ভাল ম্যাচ করুন।

পাওয়ারটি যদি 100W এর বেশি হয় এবং হিটিং সিঙ্কটি বোর্ডের জন্য উত্তাপ তাপ নষ্ট করার শর্ত রাখে।

তারের বর্ণনা

ঘ। কনট্রওল বন্দর

জিএনডি:শুধুমাত্র নিয়ন্ত্রণ সংকেতের জন্য ভিআর:গতি নিয়ন্ত্রণ, (0-2.5V বা 0-5V লিনিয়ার গতির নিয়ন্ত্রণ) .পিডাব্লুএম ফ্রিক্যোয়েন্সি: 1K-5KHz। জেডএফ:ফরোয়ার্ড এবং পশ্চাদপদ নিয়ন্ত্রণ (5V উচ্চ স্তর বা 0V নিম্ন স্তরের, আপনি যদি 3.3V এমসিইউ ব্যবহার করেন তবে আপনার 5 ভিতে সামঞ্জস্য করতে হবে) এম:গতি নাড়ি সংকেত আউটপুট EL:ব্রেক ফাংশন, 0-2.5V বা 0-5V লিনিয়ার ব্রেক 5 ভি:বাহ্যিক নিয়ন্ত্রণ ডিভাইসের জন্য 5V পাওয়ার উত্স (for300mA)

২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি---- মোটর ফেজ সি
পি- ---- ডিসি-
পি +---- ডিসি +
3: হল সেন্সর বন্দর
হা--- হল ক
এইচবি--- হল খ
এইচসি--- হল গ
জিএনডি--- জিএনডি
5 ভি--- 5 ভি ইনপুট
4: মন্তব্য
ঘ।ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি একটি হতে পারেসাধারণ ব্যবহারের উপর প্রভাব ফেলে সাধারণ গাড়ি চালানো।
ঘ। নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, মোটর ফেজ: 3.96 মিমি
ঘ। ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।


স্থিতিস্থাপক

বোর্ড আকার আপনার অনুরোধ কাস্টমাইজযোগ্য।

আপনার প্রযুক্তিগত সহায়তার প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন।
ই এম, ওডিএম পরিষেবা উপলব্ধ!
