24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড

24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড

MOQ: 1 সেট
মূল্য: আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং: পিই ব্যাগ + শক্ত কাগজ
বিতরণ সময়কাল: 5-10 দিন
অর্থ প্রদানের পদ্ধতি: টি / টি, এল / সি, পেপ্যাল
সরবরাহ ক্ষমতা: 1000sets / দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
JUYI
মডেল নম্বার
JYQD-V8.3B-24V
কার্যকরী ভোল্টেজ:
24 ভি ডিসি
মোটর চালান:
150W
আবেদন:
সংবেদক বিএলডিসি মোটর
অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ:
0-5V
রঙ:
নীল
অপারেটিং টেম্প:
-20 - 85 ℃
বিশেষভাবে তুলে ধরা:

সেন্সরলেস মোটর ড্রাইভার বোর্ড

,

24 ভিডিসি মোটর ড্রাইভার বোর্ড

,

3 ফেজ ব্রাশলেস মোটর কন্ট্রোলার বোর্ড

পণ্যের বর্ণনা
PWM 100 থেকে 20KHZ 24VDc 3 ফেজ ব্রাশলেস সংবেদনহীন মোটর ড্রাইভার কন্ট্রোলার সার্কিট বোর্ড এর জন্যমাইক্রোনেল ব্লোয়ার

ওভারভিউ
তাৎক্ষণিক বিবরণ
উৎপত্তি স্থল:
জিয়াংসু, চীন
পরিচিতিমুলক নাম:
JUYI
মডেল নম্বার:
জাইকিউডি-ভি 8.3 বি

প্যাকেজিং এবং বিতরণ

বিক্রয় ইউনিট:
একক আইটেম
একক প্যাকেজ আকার:
10X8X5 সেমি
একক স্থূল ওজন:
0.080 কেজি
অগ্রজ সময়:
পরিমাণ (টুকরা) 1 - 1000 > 1000
এস্ট।সময় (দিন) 15 সমঝোতা হতে হবে

পণ্যের বর্ণনা

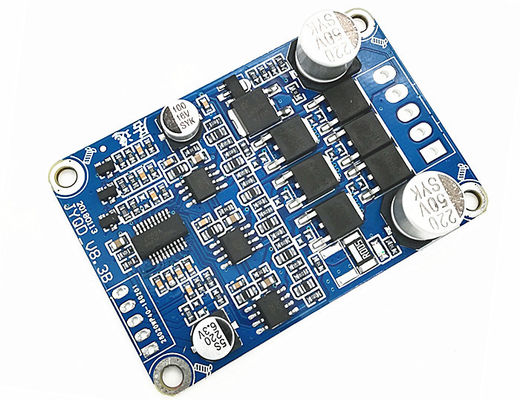

জাইকিউডি-ভি 8.3 বি অত্যন্ত কমপ্যাক্ট আকারের বিএলডিসি মোটর ড্রাইভার বোর্ড যা প্রয়োজনীয় মানক ক্রিয়াকলাপ সহ, তার অনুকূল মূল্য এবং নির্ভরযোগ্য কর্মক্ষমতা শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য প্রতিযোগিতামূলক।

এটি প্রায় 8 বছর ধরে বিশ্বব্যাপী ক্লায়েন্টদের দ্বারা ব্যাপকভাবে প্রয়োগ হয়, এটি its পরিপক্ক এবং স্থিতিশীল নকশা অনেক অ্যাপ্লিকেশন জন্য উপযুক্ত।
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 0
মডেল নাম্বার.
জাইকিউডি-ভি 8.3 বি
অপারেটিং তাপমাত্রা
-20—85 ℃
ভল্টপ ইনপুট করুন
12-36VDC
সর্বাধিক ওয়ার্কিং কারেন্ট
7 এ
পিডব্লিউএম স্পিড রেগুলেশন
পিডব্লিউএম ফ্রিকোয়েন্সি: 1K-10KHz, 0-100% ডিউটিসাইকেল
আনলোগ ভোল্টেজ স্পিড রেগুলেশন
0-5V
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 1
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 2
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 3
আবেদনের গাইডলাইন

1: নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে সীমা অতিক্রম করবে না।

2:এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সংবেদকবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সমস্ত 3-পর্যায়ে ব্রাশহীন সংবেদকবিহীন মোটরগুলির জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড ওয়ার্কিং কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না)) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (গাইডের জন্য আমাদের সাথে যোগাযোগ করুন)
  •

3: জাইকিউডি-ভি 8.3 বি হ'ল বাসস্থান এবং হিটিং সিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও তাপ ছাড়াই 100W এর নিচে বিএলডিসি মোটর চালাতে পারে, তবে সাধারণ বায়ুচলাচল প্রয়োজন।
4: ড্রাইভার বোর্ডের "5V" পিনটি বাহ্যিক শক্তি সরঞ্জামগুলির সাথে সংযোগ স্থাপন নিষিদ্ধ it এটি কেবলমাত্র বাহ্যিক পেন্টিওমিটারের জন্য উপযুক্ত বা গতির সামঞ্জস্যতা, বিপরীতকরণ এবং একক সুইচচিং অপারেশনের জন্য স্যুইচ।

: দয়া করে নোট করুন যে JYQD-V8.3B ড্রাইভার বোর্ডের কোনও এন্টি-রিভার্স সংযোগ সুরক্ষা নেই, উল্টো পোলারিটি সংযোগ বিপরীত হলে এটি ড্রাইভার বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।


24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 4
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 5
তারের বর্ণনা

ঘ। কনট্রওল বন্দর

5 ভি - বাইরের পোটিনোমিটারের জন্য ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ বা গতির সামঞ্জস্য এবং বিপরীত ক্রিয়াকলাপের জন্য স্যুইচ করুন
জেড / এফ -দিকনির্দেশ নিয়ন্ত্রণ পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযোগটি ফরোয়ার্ড দিকনির্দেশনা, জিএনডি-তে সংযোগ বিপরীত দিক।
ভিআর- স্পিড নিয়ন্ত্রণ পোর্টঅ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1V -5V, ইনপুট প্রতিরোধের 20K ওহম, এর সাথে সংযোগ স্থাপন করুনজিএনডি যখন ইনপুট পিডাব্লুএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1K-10KHz;দায়িত্ব চক্র 0-100%
এম-গতির নাড়ি সংকেত আউটপুট
জিএনডিড্রাইভার বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি---- মোটর ফেজ সি


জিএনডি---- ডিসি-

ভিসিসি---- ডিসি +


3: মন্তব্য
।ড্রাইভার বোর্ডের মোটর থেকে 50 সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি একটি হতে পারেসাধারণ ব্যবহারের উপর প্রভাব ফেলে সাধারণ গাড়ি চালানো।
ঘ। নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 3.96 মিমি mm
ঘ। ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।


স্থিতিস্থাপক

বোর্ড আকার আপনার অনুরোধ কাস্টমাইজযোগ্য।
24 ভিডিসি 3 ফেজ ব্রাশলেস সেন্সরলেস মোটর ড্রাইভার বোর্ড 6


আপনার প্রযুক্তিগত সহায়তার প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন।

ই এম, ওডিএম পরিষেবা উপলব্ধ!
