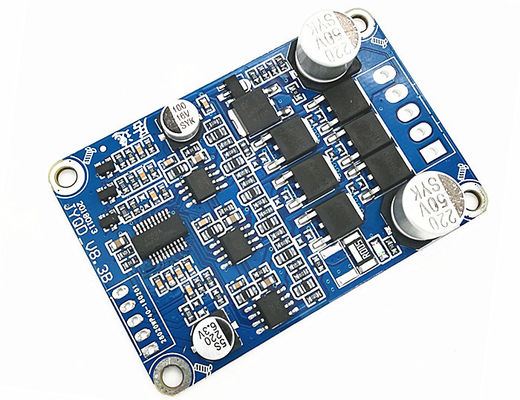

পণ্যের বিবরণ:
|
| কার্যকরী ভোল্টেজ: | 24VDC | মোটর চালান: | 150W |
|---|---|---|---|
| আবেদন: | সংবেদক বিএলডিসি মোটর | অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ: | 0-5V |
| রঙ: | নীল | অপারেটিং টেম্প: | -20 - 85 ℃ |
| লক্ষণীয় করা: | brushless ডিসি মোটর ড্রাইভার মডিউল,brushless মোটর নিয়ামক মডিউল,jyqd-v8.3b |
||
| 5 ভি----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ |
| এম---- মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল। |
| জেড / এফ---- ঘোরানো দিক নিয়ন্ত্রণ পোর্টগুলি।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক। |
| ভিআর---- গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100% |
| জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed |
| এমএ---- মোটর ফেজ এ |
| এমবি---- মোটর ফেজ বি |
| এমসি---- মোটর ফেজ সি |
| জিএনডি---- ডিসি- |
| ভিসিসি---- ডিসি + |
| আবেদন নোট: |
| 1. নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমা অতিক্রম করবে না। |
|
২. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সংবেদকবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সমস্ত 3-পর্যায়ে ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)
|
| ৩. জাইকিউডি_ভি ৮.৩ বিড্রাইভার বোর্ড আবাসন এবং হিটসিংক ছাড়াই খালি বোর্ড।60W এর নীচে মোটরের শক্তি যদি এটি হিটিংক যোগ করার প্রয়োজন হয় না, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করা প্রয়োজন।যদি 60W এর বেশি মোটরের শক্তি হয় তবে এটি নীচের মত চিত্রের মতো হিটসিংক যুক্ত করতে হবে। |
|
৪. দয়া করে নোট করুন যে জাইকিউডি_ভি 8.3 বি ড্রাইভার বোর্ডের কোনও এন্টি-রিভার্স সংযোগ সুরক্ষা নেই, উল্টো পোলারিটি সংযোগ বিপরীত হয়ে গেলে এটি বোর্ড বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।
|
|
5. ড্রাইভার বোর্ডে 5 ভি আউটপুট পোর্ট বাহ্যিক ডিভাইস সংযোগ নিষিদ্ধ করে।এটি কেবল গতি নিয়ন্ত্রণ এবং বিপরীতকরণের জন্য বহিরাগত পোটিনোমিটার এবং বোর্ডের স্যুইচকে প্রযোজ্য।
|
| 6. জাইকিউডি_ভি 8.3 বি ড্রাইভার বোর্ডের "এম" টার্মিনালটি হ'ল মোটর স্পিড পালস আউটপুট সিগন্যাল (পুশ-পুল আউটপুট), এবং সর্বাধিক আউটপুট কারেন্ট 5 এমএ এর চেয়ে কম হয়। |
