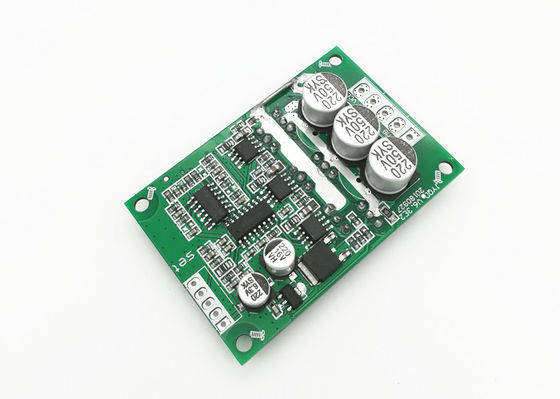

JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার

JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার
JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার

বড় ইমেজ :  JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JUYI
মডেল নম্বার: JYQD-V6.3E2
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiable
প্যাকেজিং বিবরণ: পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা: 1000sets / দিন

JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার

বিবরণ
কার্যকরী ভোল্টেজ: 24V চলমান চলমান: 15A
গতি নিয়ন্ত্রণ: 0-5V গতির নাড়ি সংকেত আউটপুট: হ্যাঁ
ওভি / এলভি সুরক্ষা: হ্যাঁ রঙ: সবুজ
লক্ষণীয় করা:

15a ব্রাশলেস ডিসি মোটর ড্রাইভার

,

24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার

,

জাইকিউডি-ভি 6.3 ই 2

সেন্সরবিহীন বিএলডিসি মোটর JYQD-V6.3E2 জন্য 24 ভিডিসি 3-ফেজ বিএলডিসি মোটর পিডব্লিউএম স্পিড ড্রাইভার





মডেল নম্বার JYQD-V6.3E2
অপারেটিং টেম্প -20—85 ℃
অপারেটিং ভোল্টেজ 24 ভি
বর্তমান সংযোগ 15 এ
· পিডব্লিউএম গতি নিয়ন্ত্রণ পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ 0-5V
ওভি / এলভি সুরক্ষা অন্তর্ভুক্ত
গতির নাড়ি সংকেত আউটপুট অন্তর্ভুক্ত




আবেদন নোট:
1. নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমা অতিক্রম করবে না।
২. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সংবেদকবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সমস্ত 3-পর্যায়ে ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)
৩. জাইকিউডি-ভি 6.3 ই 2 ড্রাইভার বোর্ড আবাসন এবং হিটসিংক ছাড়াই খালি বোর্ড।60W এর নীচে মোটরের শক্তি যদি এটি হিটিংক যোগ করার প্রয়োজন হয় না, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করা প্রয়োজন।যদি মোটর এর শক্তি 100 ডাব্লু এর বেশি হয় তবে এটি নীচের মত ডায়াগ্রামের মতো হিটসিংক যুক্ত করতে হবে।
4. জাইকিউডি-ভি 6.3 ই 2 ড্রাইভার বোর্ডের "সিগন্যাল" টার্মিনালটি হ'ল মোটর স্পিড পালস আউটপুট সিগন্যাল (পুশ-পুল আউটপুট), এবং সর্বাধিক আউটপুট কারেন্ট 5 এমএ এর চেয়ে কম হয়।




JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার 0
ড্রাইভার বোর্ডের ডায়াগ্রাম হিটসিংক সহ ড্রাইভার বোর্ডের ডায়াগ্রাম



তারের ডায়াগ্রাম
JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার 1

5 ভি ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
সিগন্যাল ---- মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল।

1. নিয়ন্ত্রণ বন্দর
জেড / এফ---- ঘোরানো দিক নিয়ন্ত্রণ পোর্টগুলি।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।
ভিআর---- গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed

২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি ---- মোটর ফেজ সি
জিএনডি ---- ডিসি-
ভিসিসি ---- ডিসি +

৩. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ বন্দর দূরত্ব: 2.54 মিমি, পাওয়ার বন্দর দূরত্ব: 3.96 মিমি

5. ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।


মাত্রিক অঙ্কন
JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার 2
JYQD_V6.3E2 ব্রাশহীন ডিসি মোটর ড্রাইভার 3
