নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড

নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড
নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড

বড় ইমেজ :  নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JUYI
মডেল নম্বার: JYQD-V8.3E
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiable
প্যাকেজিং বিবরণ: পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা: 1000sets / দিন

নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড

বিবরণ
কার্যকরী ভোল্টেজ: 12 ভি ডিসি চলমান চলমান: 15A
আবেদন: এয়ার কুলিংয়ের পাখা উপযুক্ত মোটর: সংবেদক বিএলডিসি মোটর
অপারেটিং টেম্প: -20 - 85 ℃ হিটসিংক যুক্ত করুন: > 100 ওয়াট
লক্ষণীয় করা:

brushless মোটর ড্রাইভার

,

3 ফেজ মোটর ড্রাইভার

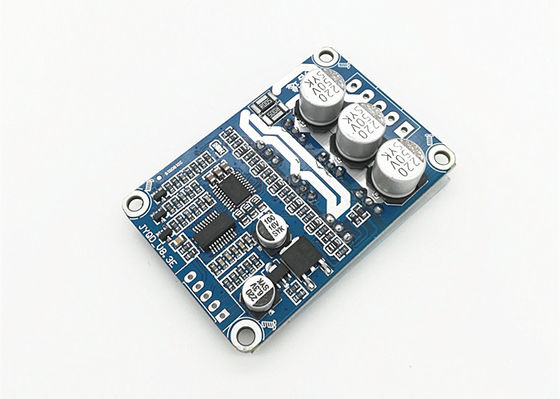

ফ্যান নিয়ন্ত্রক শীতল করার জন্য 12 ভি ডিসি JYQD-V8.3E সংবেদকবিহীন বিএলডিসি মোটর স্পিড ড্রাইভার বোর্ড


মডেল নম্বার JYQD-V8.3E
অপারেটিং টেম্প -20—85 ℃
অপারেটিং ভোল্টেজ 12 ভি
সর্বাধিক বর্তমান 15 এ
·পিডব্লিউএম গতি নিয়ন্ত্রণ পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
ওভি / এলভি সুরক্ষা হ্যাঁ
হিটসিংক যুক্ত করুন > 100 ওয়াট



নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড 0
তারের ডায়াগ্রাম
নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড 1
5 ভি বিএলডিসি মোটর ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ
এম মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল।
জেড / এফ দিকনির্দেশ নিয়ন্ত্রণ পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।
ভিআর গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
জিএনডি ড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত



২. পাওয়ার পোর্ট
এমএ মোটর ফেজ এ
এমবি মোটর ফেজ বি
এমসি মোটর ফেজ সি
জিএনডি ডিসি-
ভিসিসি ডিসি +



৩. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ বন্দর দূরত্ব: 2.54 মিমি, পাওয়ার বন্দর দূরত্ব: 3.96 মিমি

৫. বিএলডিসির মোটর ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।

মাত্রিক অঙ্কন
নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড 2

আবেদন নোট:
1. নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্টভাবে বিএলডিসি মোটর ড্রাইভার বোর্ডের সীমা অতিক্রম করবে না।
২. এই বিএলডিসি মোটর ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে 3 ডি-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)

৩. জাইকিউডি-ভি 8.3 ই সেন্সরবিহীন বিএলডিসি মোটর ড্রাইভার বোর্ড হাউজিং এবং হিটসিংক ছাড়াই খালি বোর্ড।60W এর নীচে মোটরের শক্তি যদি এটি হিটিংক যোগ করার প্রয়োজন হয় না, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করা প্রয়োজন।যদি 60W এর বেশি মোটরের শক্তি হয় তবে এটি নীচের মত চিত্রের মতো হিটসিংক যুক্ত করতে হবে।

৪. দয়া করে নোট করুন যে JYQD-V8.3E বিএলডিসি মোটর চালক বোর্ডের কোনও অ্যান্টি-রিভার্স সংযোগ সুরক্ষা নেই, উল্টো পোলারিটি সংযোগ বিপরীত হয়ে গেলে এটি ড্রাইভার বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।

5. ড্রাইভার বোর্ডে 5 ভি আউটপুট পোর্ট বাহ্যিক ডিভাইস সংযোগ নিষিদ্ধ করে।এটি কেবল গতি নিয়ন্ত্রণ এবং বিপরীতকরণের জন্য বহিরাগত পোটিনোমিটার এবং বোর্ডের স্যুইচকে প্রযোজ্য।

6. জাইকিউডি-ভি 8.3 ই বিএলডিসি মোটর ড্রাইভার বোর্ডের "এম" টার্মিনালটি হ'ল মোটর স্পিড পালস আউটপুট সিগন্যাল (পুশ-পুল আউটপুট), এবং সর্বাধিক আউটপুট কারেন্ট 5 এমএ এর চেয়ে কম হয়।

নন ইন্ডাকটিভ মোটর কন্ট্রোল ড্রাইভার গতি নিয়ন্ত্রণ বোর্ড বিপরীত বোর্ড 3
আরও বিশদ বিবরণ জন্য JYQD-V8.3E ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
