আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল

আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল

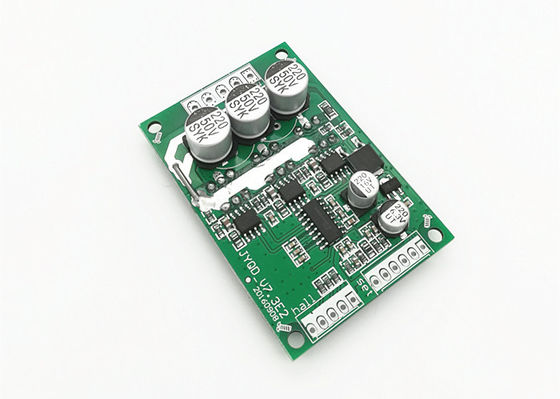

আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল

বড় ইমেজ :  আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JUYI
মডেল নম্বার: JYQD-V7.3E2
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiable
প্যাকেজিং বিবরণ: পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা: 1000sets / দিন

আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল

বিবরণ
কার্যকরী ভোল্টেজ: 24VDC চলমান চলমান: 15A
পিডব্লিউএম গতি নিয়ন্ত্রণ: হ্যাঁ অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ: 0-5V
গতির নাড়ি সংকেত আউটপুট: হ্যাঁ আবেদন: হল এফেক্ট ব্রাশহীন ডিসি মোটর
লক্ষণীয় করা:

বিএলডিসি মোটর চালক

,

3 পর্বের মোটর চালক

24 ভিডিসি সর্বোচ্চ শক্তি 500W আরডুইনো নিয়ন্ত্রণ জাইকিউডি-ভি 7.3 ই 2 হল প্রভাব বিএলডিসি মোটর ড্রাইভার বোর্ড


মডেল:JYQD-V7.3E2

অপারেটিং ভোল্টে (ভ):24 ভিডিসি

সর্বোচ্চ কারেন্ট (এ):15 এ

আনলোগ ভোল্টেজ স্পিড রেগুলেশন (ভ):0-5V

গতির নাড়ি সংকেত আউটপুট:হ্যাঁ




আবেদনের গাইডলাইন

1. দয়া করে নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে সীমা ছাড়িয়েছে না।

২. এই বিএলডিসি মোটর চালকটি হলের সাথে ব্রাশলেস ডিসি মোটর 120% এর সাথে প্রযোজ্য, সমস্ত নির্মাতার হল লাইন ক্রমটি একই নয়, আপনি হল পরিস্থিতি অনুসারে হল লাইন সিকোয়েন্স বা মোটর থ্রি-ফেজ লাইন ক্রমটি সামঞ্জস্য করতে পারেন সেরা ড্রাইভিং প্রভাব অর্জন।

৩. জাইকিউডি-ভি .3.৩০ ই 2 হ'ল বাসস্থান এবং হিটিং সিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও হিট সিঙ্ক ছাড়াই 100 ওয়াটের নীচে বিএলডিসি মোটর চালনা করতে পারে, তবে সাধারণ বায়ুচলাচল দরকার lease দয়া করে 100 ডাব্লু এর বেশি পাওয়ার থাকলে হিটিং সিঙ্ক যুক্ত করুন।

৪. দয়া করে বিএলডিসি মোটর ড্রাইভার মোসফেট এবং হিটিং সিঙ্ক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণে মনোযোগ দিন।
আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল 0



তারের ডায়াগ্রাম
আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল 1

1. নিয়ন্ত্রণ বন্দর
5V riড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পেন্টোমিওমিটার বা গতির সামঞ্জস্য এবং বিপরীত ক্রিয়াকলাপের জন্য স্যুইচ করুন
জেড / এফ - দিকনির্দেশ নিয়ন্ত্রণ পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।
ভিআর - স্পিড নিয়ন্ত্রণ পোর্ট।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
EL- পোর্ট নিয়ন্ত্রণ সক্ষম করুন।অপারেশনকে অনুমতি দেওয়ার জন্য 5 ভি সংযোগ করুন বা কোনও সংযোগ নেই, ক্রিয়াকলাপ নিষিদ্ধ করতে জিএনডি সংযুক্ত করুন।
সিগন্যাল— গতির নাড়ি সংকেত আউটপুট
GND Dri ড্রাইভার বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

২. পাওয়ার পোর্ট
এমএ ---- বিএলডিসির মোটর ফেজ এ
এমবি ---- বিএলডিসির মোটর পর্ব বি
এমসি ---- বিএলডিসির মোটর ফেজ সি
পি- ---- পাওয়ার ডিসি-
পি + ---- পাওয়ার ডিসি +

3: হল সেন্সর বন্দর
হা --- হল ক
এইচবি --- হল খ
এইচসি --- হল গ
জিএনডি --- জিএনডি
5 ভি --- 5 ভি আউটপুট

আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল 2
মাত্রিক অঙ্কন
আরডুইনো 24 ভি ব্রাশলেস ডিসি মোটর ড্রাইভার হল প্রভাব উচ্চ দক্ষতা পিডব্লিউএম স্পিড কন্ট্রোল 3


JYQD-V7.3E2 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
