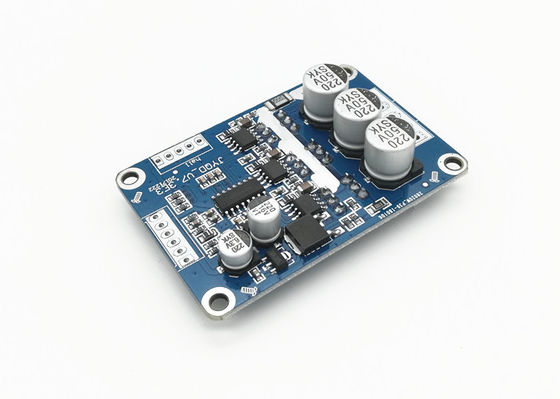

আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100%

আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100%
 Brushless DC Motor Driver Speed Pulse Signal Output Duty Cycle 0-100%
আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100% আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100% আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100%

বড় ইমেজ :  আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100%

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JUYI
মডেল নম্বার: JYQD-V7.3E3
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiable
প্যাকেজিং বিবরণ: পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা: 1000sets / দিন

আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100%

বিবরণ
কার্যকরী ভোল্টেজ: 12 VDC চলমান চলমান: A 15A
পিডব্লিউএম গতি নিয়ন্ত্রণ: হ্যাঁ গতির নাড়ি সংকেত আউটপুট: হ্যাঁ
আবেদন: বিএলডিসির কুলিং ফ্যান আকৃতি: আয়তক্ষেত্র
লক্ষণীয় করা:

bldc মোটর চালক

,

brushless মোটর ড্রাইভার

আরডুইনো 12 ভিডিসি 500W পিডব্লিউএম স্পিড কন্ট্রোল হল এফেক্ট বিএলডিসি মোটর চালক জাইকিউডি-ভি 7.3E3

মডেল: JYQD-V7.3E3
অপারেটিং তাপমাত্রা (℃): -20 --- 85 85 ℃
পরিচালনা ভোল্টে (ভি): 12 ভি
সর্বাধিক বর্তমান: 15 এ
পিডব্লিউএম স্পিড রেগুলেশন: (1-20KHZ) ডিউটি ​​চক্র 0-100%
আনলোগ ভোল্টেজ স্পিড রেগুলেশন (ভি): 0.1V-5V
গতি নাড়ি সংকেত আউটপুট: অন্তর্ভুক্ত

অ্যাপ্লিকেশন:
বিএলডিসির ফ্যান
ব্রাশহীন ডিসি মোটর
বিএলডিসির কুলিং ফ্যান
বিএলডিসি লন মাওয়ার
বিএলডিসি সেন্ট্রিফুগাল ব্লোয়ার


তারের ডায়াগ্রাম
আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100% 0
1. নিয়ন্ত্রণ বন্দর
5 ভি -ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পেন্টিওমিটার বা গতি সামঞ্জস্য এবং বিপরীত ক্রিয়াকলাপের জন্য স্যুইচ

জেড / এফ নির্দেশিকা পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।

ভিআর - স্পিড নিয়ন্ত্রণ পোর্টঅ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%

EL- সক্ষম বন্দর নিয়ন্ত্রণ।অপারেশনকে অনুমতি দেওয়ার জন্য 5 ভি সংযোগ করুন বা কোনও সংযোগ নেই, ক্রিয়াকলাপ নিষিদ্ধ করতে জিএনডি সংযুক্ত করুন।

সিগন্যাল- গতির নাড়ি সংকেত আউটপুট

জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed

২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি ---- মোটর ফেজ সি
জিএনডি ---- ডিসি-
ভিসিসি ---- ডিসি +



3: হল সেন্সর বন্দর
হা --- হল ক
এইচবি --- হল খ
এইচসি --- হল গ
জিএনডি --- জিএনডি
5 ভি --- 5 ভি আউটপুট

মাত্রিক অঙ্কন
আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100% 1

আবেদনের গাইডলাইন
ঘ। নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে সীমা অতিক্রম করবে না।
ঘ। 120 Hall এ হল সহ ব্রাশহীন ডিসি মোটর প্রযোজ্য, সমস্ত নির্মাতাদের হল লাইন ক্রমটি একই নয়, আপনি সেরা ড্রাইভিংয়ের প্রভাব অর্জনের জন্য, আসল পরিস্থিতি অনুযায়ী হল লাইন সিকোয়েন্স বা মোটর থ্রি-ফেজ লাইন ক্রমটি সামঞ্জস্য করতে পারেন।
ঘ। জাইকিউডি-ভি 7.5 ই হ'ল হাউজিং এবং হিটিং সিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও হিট সিঙ্ক ছাড়াই 100 ওয়াটের নীচে মোটর চালাতে পারে, তবে সাধারণ বায়ুচলাচল প্রয়োজন needs
ঘ। ড্রাইভ বোর্ডে 5 ভি আউটপুট পোর্টটি বাহ্যিক শক্তি সরঞ্জাম সংযোগ করতে নিষিদ্ধ।এটি কেবল বহিরাগত পেন্টোমিওমিটার বা গতির সামঞ্জস্যকরণ, যাত্রাপথ এবং সক্ষম অপারেশনটির জন্য প্রযোজ্য















আরডুইনো ব্রাশলেস ডিসি মোটর চালকের গতি পালস সিগন্যাল আউটপুট ডিউটি ​​চক্র 0-100% 2
JYQD-V7.3E3 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
