JYQD V6.7 DC12V 3A সেন্সরলেস বিএলডিসি ড্রাইভার বোর্ড পিডব্লিউএম নিয়ন্ত্রণ Control

পণ্য

3 পর্বের বিএলডিসির মোটর চালক মো

বৈদ্যুতিক লিনিয়ার অ্যাক্টিভেটর

ডিউটারিয়াম ল্যাম্প বিদ্যুৎ সরবরাহ

কাস্টমাইজড পাম্প

আমাদের সাথে যোগাযোগ

Mr. Amigo Deng

amigodeng@czowo.com

86-189-94777701

এখনই যোগাযোগ করুন

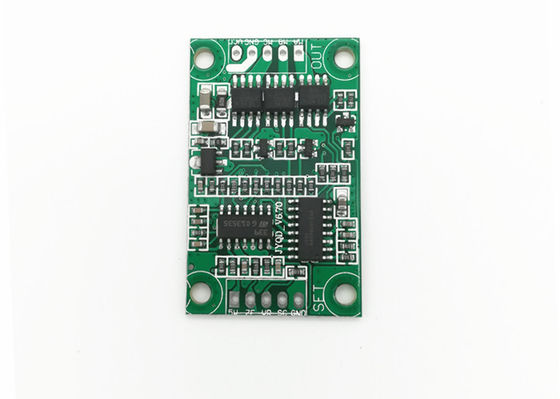

JYQD V6.7 DC12V 3A সেন্সরলেস বিএলডিসি ড্রাইভার বোর্ড পিডব্লিউএম নিয়ন্ত্রণ Control

MOQ:	1 সেট
মূল্য:	আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং:	পিই ব্যাগ + শক্ত কাগজ
বিতরণ সময়কাল:	5-10 দিন
অর্থ প্রদানের পদ্ধতি:	টি / টি, এল / সি, পেপ্যাল
সরবরাহ ক্ষমতা:	1000sets / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

মডেল নম্বার

JYQD-V6.7

কার্যকরী ভোল্টেজ:

DC12V

চলমান চলমান:

পিডব্লিউএম গতি নিয়ন্ত্রণ:

হ্যাঁ

গতির নাড়ি সংকেত আউটপুট:

হ্যাঁ

কর্ম চক্র:

0-100%

মডেল নম্বার:

JYQD-V6.7

বিশেষভাবে তুলে ধরা:

bldc মোটর চালক pwm

pwm bldc ড্রাইভার

সংবেদকবিহীন bldc মোটর চালক

পণ্যের বর্ণনা

সেন্সরহীন বিএলডিসি মোটর জাইকিউডি বিএলডিসি মোটর চালকের জন্য 12 ভিডিসি 3 এ বর্তমান বিডব্লিউএম নিয়ন্ত্রণ বিএলডিসি মোটর চালক

মডেল নম্বর: JYQD-V6.7-12V

অপারেটিং টেম্প্প .: -20—85 ℃

অপারেটিং ভোল্টেজ 12 ভি

যোগাযোগের বর্তমান: 2 এ

পিডব্লিউএম গতি নিয়ন্ত্রণ: পিডব্লিউএম ফ্রিকোয়েন্সি: 1K-20KHZ;দায়িত্ব চক্র 0-100%

অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ: 0-5V

গতির নাড়ি সংকেত আউটপুট: হ্যাঁ ES

আবেদন নোট:

1. নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমা অতিক্রম করবে না।

২. এই বিএলডিসি মোটর ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে 3 ডি-ফেজ ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)

৩. জেওয়াইকিউ-ভি .7. driver ড্রাইভার বোর্ড আবাসন ও হিটসিংক ছাড়াই খালি বোর্ড।60W এর নীচে মোটরের শক্তি যদি এটি হিটিংক যোগ করার প্রয়োজন হয় না, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করা প্রয়োজন।মোটরটির শক্তি যদি 36 ডাব্লু এর বেশি হয় তবে এটি অবশ্যই নীচের মতো ডায়াগ্রামের মতো হিটসিংক যুক্ত করতে হবে।

ড্রাইভার বোর্ড ডায়াগ্রাম

তারের ডায়াগ্রাম

5 ভি ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

এসসি ---- মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল।

1. নিয়ন্ত্রণ বন্দর

জেড / এফ---- ঘোরানো দিক নিয়ন্ত্রণ পোর্টগুলি।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।

ভিআর---- গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%

জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed

২. পাওয়ার পোর্ট

এমএ---- মোটর ফেজ এ

এমবি---- মোটর ফেজ বি

এমসি---- মোটর ফেজ সি

জিএনডি---- ডিসি-

ভিসিসি---- ডিসি +

৩. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ বন্দর দূরত্ব: 2.54 মিমি, শক্তি বন্দর দূরত্ব: 2.54 মিমি

5. ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।

মাত্রিক অঙ্কন

JYQD-V6.7 ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন

জাইকিউডি-ভি -.।-ইংলিশ.পিডিএফ
