| মডেল: JYQD-V7.0 |
| অপারেটিং তাপমাত্রা: -20-85 ℃ |
| অপারেটিং ভোল্টেজ: 12V / 24V |
| সর্বাধিক বর্তমান: 3 এ |
| অবিচ্ছিন্ন অপারেটিং কারেন্ট: 2 এ |
| PWM গতি নিয়ন্ত্রণ (1-20khz): শুল্ক চক্র 0-100% |
| অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ: 0-5V |
| ত্রুটি এলইডি: হ্যাঁ |
আবেদনের গাইডলাইন
1. নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে সীমা অতিক্রম করবে না।
২. 120 এর সাথে হল ব্রাশহীন ডিসি মোটর প্রযোজ্য, সমস্ত নির্মাতার হল লাইন ক্রমটি একই নয়, আপনি সেরা ড্রাইভিংয়ের প্রভাব অর্জনের জন্য, আসল পরিস্থিতি অনুযায়ী হল লাইন সিকোয়েন্স বা মোটর থ্রি-ফেজ লাইন ক্রমটি সামঞ্জস্য করতে পারেন ।

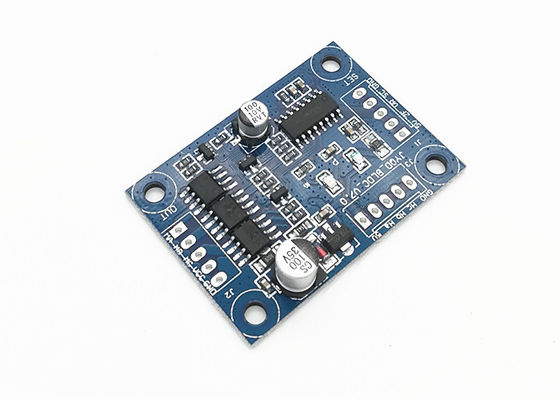

৩. জাইকিউডি-ভি .0.০ হাইডিং এবং হিটিং সিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও হিট সিঙ্ক ছাড়াই 36 ওয়াটের নীচে মোটর চালাতে পারে, তবে সাধারণ বায়ুচলাচল প্রয়োজন।
4. ড্রাইভ বোর্ডে 5 ভি আউটপুট পোর্টটি বাহ্যিক শক্তি সরঞ্জাম সংযোগ করতে নিষিদ্ধ।এটি কেবল বহিরাগত পেন্টোমিওমিটার বা গতির সামঞ্জস্যকরণ, যাত্রাপথ এবং সক্ষম অপারেশনটির জন্য প্রযোজ্য
তারের ডায়াগ্রাম
1. নিয়ন্ত্রণ বন্দর
5 ভি -ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পেন্টিওমিটার বা গতি সামঞ্জস্য এবং বিপরীত ক্রিয়াকলাপের জন্য স্যুইচ
জেড / এফনির্দেশিকা পোর্ট ঘোরানো।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।
ভিআর - স্পিড নিয়ন্ত্রণ পোর্টঅ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
এসসি- সক্ষম বন্দর নিয়ন্ত্রণ।অপারেশনকে অনুমতি দেওয়ার জন্য 5 ভি সংযোগ করুন বা কোনও সংযোগ নেই, ক্রিয়াকলাপ নিষিদ্ধ করতে জিএনডি সংযুক্ত করুন।
জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed
২. পাওয়ার পোর্ট
এমএ ---- মোটর ফেজ এ
এমবি ---- মোটর ফেজ বি
এমসি---- মোটর ফেজ সি
জিএনডি---- ডিসি-
ভিসিসি---- ডিসি +
3: হল সেন্সর বন্দর
হা--- হল ক
এইচবি--- হল খ
এইচসি--- হল গ
জিএনডি--- জিএনডি
5 ভি--- 5 ভি আউটপুট
৪. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।
5. নিয়ন্ত্রণ পোর্ট দূরত্ব: 2.54 মিমি, পাওয়ার পোর্ট দূরত্ব: 2.54 মিমি
6. ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন।
মাত্রিক অঙ্কন
