জাইকিউডি ব্রাশলেস মোটর কন্ট্রোলার বোর্ড, ব্রাশহীন মোটর ড্রাইভার বোর্ড -20- + 85 ℃ ℃

পণ্য

3 পর্বের বিএলডিসির মোটর চালক মো

বৈদ্যুতিক লিনিয়ার অ্যাক্টিভেটর

ডিউটারিয়াম ল্যাম্প বিদ্যুৎ সরবরাহ

কাস্টমাইজড পাম্প

আমাদের সাথে যোগাযোগ

amigodeng@czowo.com

+86-18994777701

এখনই যোগাযোগ করুন

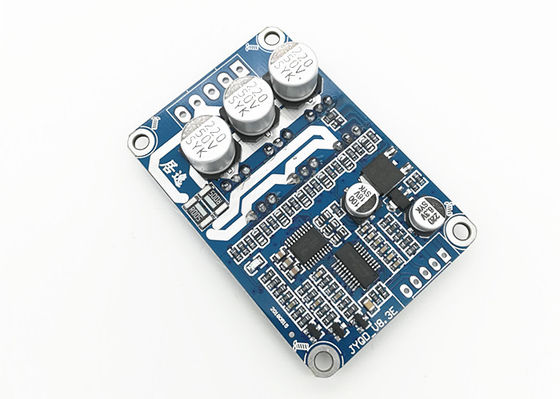

জাইকিউডি ব্রাশলেস মোটর কন্ট্রোলার বোর্ড, ব্রাশহীন মোটর ড্রাইভার বোর্ড -20- + 85 ℃ ℃

MOQ:	1 সেট
মূল্য:	আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং:	পিই ব্যাগ + শক্ত কাগজ
বিতরণ সময়কাল:	5-10 দিন
অর্থ প্রদানের পদ্ধতি:	টি / টি, এল / সি, পেপ্যাল
সরবরাহ ক্ষমতা:	1000sets / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

মডেল নম্বার

JYQD-V8.3E

কার্যকরী ভোল্টেজ:

24 ভি ডিসি

চলমান চলমান:

উপযুক্ত মোটর:

সংবেদনহীন মোটর

অপারেটিং টেম্প:

-20- + 85 ℃

পণ্যের নাম:

বিএলডিসির মোটর চালক বোর্ড

বিশেষভাবে তুলে ধরা:

বিএলডিসি মোটর চালক

3 পর্বের মোটর চালক

পণ্যের বর্ণনা

সেন্সরহীন বিএলডিসি মোটরের জন্য 24 ভি ডিসি জাইকিউডি-ভি 8.3 ই ব্রাশলেসডিসি মোটর ড্রাইভার বোর্ড

(ব্রাশহীন সেন্সরলেস ডিসি মোটরের জন্য)

মডেল নম্বার	JYQD-V8.3E
অপারেটিং টেম্প	-20—85 ℃
অপারেটিং ভোল্টেজ	12 ভি -36 ভি
সর্বাধিক বর্তমান	15 এ
বর্তমান সংযোগ	15 এ
· পিডব্লিউএম গতি নিয়ন্ত্রণ	পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%
অ্যানালগ ভোল্টেজ গতির নিয়ন্ত্রণ	0-5V
ওভি / এলভি সুরক্ষা	হ্যাঁ
গতির নাড়ি সংকেত আউটপুট	হ্যাঁ

আবেদন নোট:

1. নিশ্চিত করুন যে মোটরটির ভোল্টেজ এবং পাওয়ার পরামিতি নির্দিষ্ট হিসাবে ড্রাইভার বোর্ডের সীমা অতিক্রম করবে না।

২. এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সংবেদকবিহীন মোটরের জন্য ব্যবহৃত হয়, তবে সমস্ত 3-পর্যায়ে ব্রাশলেস সেন্সরবিহীন মোটরের জন্য উপযুক্ত নয়।যদি ড্রাইভিং এফেক্টটি ভাল না হয় (যেমন জিটার শুরু করা, বিপরীত হওয়া, মোটর নোলাড চলমান কারেন্ট খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে স্টার্ট আপ করতে পারে না) গ্রাহকরা এটিকে সামঞ্জস্য করতে পারেন সর্বোত্তম ড্রাইভিং এফেক্ট অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স (কীভাবে সমন্বয় করতে হয় তার সংযুক্তি দেখুন)

৩. জাইকিউডি-ভি 8.3 ই ড্রাইভার বোর্ড আবাসন এবং হিটসিংক ছাড়াই খালি বোর্ড।60W এর নীচে মোটরের শক্তি যদি এটি হিটিংক যোগ করার প্রয়োজন হয় না, এটি কেবল স্বাভাবিক বায়ুচলাচল এবং ভাল নিরোধক নিশ্চিত করা প্রয়োজন।যদি 60W এর বেশি মোটরের শক্তি হয় তবে এটি নীচের মত চিত্রের মতো হিটসিংক যুক্ত করতে হবে।

৪. দয়া করে নোট করুন যে JYQD-V8.3E ড্রাইভার বোর্ডের কোনও এন্টি-রিভার্স সংযোগ সুরক্ষা নেই, উল্টো পোলারিটি সংযোগ বিপরীত হয়ে গেলে এটি বোর্ড বোর্ডকে স্থায়ীভাবে ক্ষতিগ্রস্থ করবে।

5. ড্রাইভার বোর্ডে 5 ভি আউটপুট পোর্ট বাহ্যিক ডিভাইস সংযোগ নিষিদ্ধ করে।এটি কেবল গতি নিয়ন্ত্রণ এবং বিপরীতকরণের জন্য বহিরাগত পোটিনোমিটার এবং বোর্ডের স্যুইচকে প্রযোজ্য।

The. জাইকিউডি_ভি 8.3 ই ড্রাইভার বোর্ডের "এম" টার্মিনালটি মোটর স্পিড পালস আউটপুট সিগন্যাল (পুশ-পুল আউটপুট) এবং সর্বাধিক আউটপুট কারেন্ট 5 এমএ এর চেয়ে কম হয়।

তারের ডায়াগ্রাম

5 ভি ----- ড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ

এম ---- মোটর গতির নাড়ি সংকেত আউটপুট পোর্ট, 5 ভি পালস সিগন্যাল।

1. নিয়ন্ত্রণ বন্দর

জেড / এফ---- ঘোরানো দিক নিয়ন্ত্রণ পোর্টগুলি।"5 ভি" উচ্চ স্তরের সংযুক্ত করুন বা কোনও সংযুক্তি ফরোয়ার্ড দিকনির্দেশ নয়, 0 ভি নিম্ন স্তরের সাথে সংযুক্ত করুন বা জিএনডি-তে সংযুক্ত হোন বিপরীত দিক।

ভিআর ---- গতি নিয়ন্ত্রণ বন্দর।অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ, 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম, জিএনডি এর সাথে সংযোগ করুন যখন ইনপুট পিডব্লিউএম গতির নিয়ন্ত্রণ, পিডব্লিউএম ফ্রিকোয়েন্সি: 1-20KHZ;দায়িত্ব চক্র 0-100%

জিএনডিড্রাইভ বোর্ড অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত sed

২. পাওয়ার পোর্ট

এমএ ---- মোটর ফেজ এ

এমবি ---- মোটর ফেজ বি

এমসি---- মোটর ফেজ সি

জিএনডি---- ডিসি-

ভিসিসি---- ডিসি +

৩. ড্রাইভার বোর্ডের মোটর থেকে ৫০ সেন্টিমিটারের বেশি দূরত্ব থাকলে shালযুক্ত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিং হতে পারে, সাধারণ ব্যবহারকে প্রভাবিত করে।

4. নিয়ন্ত্রণ বন্দর দূরত্ব: 2.54 মিমি, পাওয়ার বন্দর দূরত্ব: 3.96 মিমি

5. ড্রাইভার মোসফেট এবং হিটসিংক বা ইনস্টলেশন প্লেটের মধ্যে অন্তরণকে মনোযোগ দিন

মাত্রিক অঙ্কন

JYQD-V8.3E ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন

জাইকিউডি-ভি 8.3 ই-ইংলিশ.পিডিএফ
