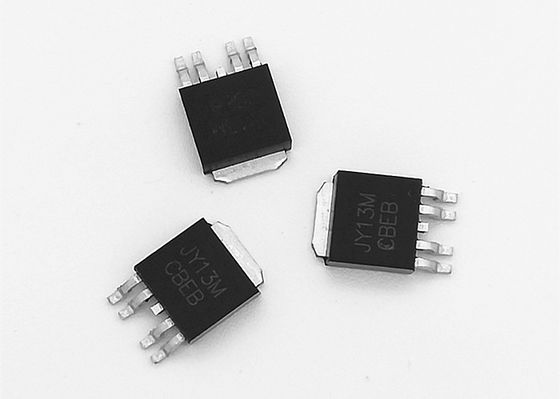

বিএলডিসি মোটর চালকের জন্য জেওয়াই 13 এম এন এবং পি চ্যানেল 40 ভি মোসফেট
সাধারণ বিবরণ
JY13M হ'ল এন এবং পি চ্যানেল লজিক বর্ধন মোড পাওয়ার ফিল্ড ট্রানজিস্টর
যা দুর্দান্ত আর সরবরাহ করতে পারেডিএস (চালু) এবং কম গেট চার্জ।পরিপূরক
এমওএসএফইটি এইচ-ব্রিজ, ইনভার্টার এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হতে পারে।
বৈশিষ্ট্য
| যন্ত্র | ভিবিআর (ডিএসএস) | আরডিএস (চালু) ম্যাক্স টিজে= 25º সি | প্যাকেজ |
| এন-চ্যানেল | 40 ভি | <30mΩ @ ভিজিএস= 10 ভি, আইডি = 12 এ | TO252-4L |
| <40mΩ @ ভিজিএস= 4.5 ভি, আইডি = 8 এ | |||
| পি-চ্যানেল | -40 ভি | <45mΩ @ ভিজিএস= -10 ভি, আইডি = -12 এ | |
| <66 মিΩ @ ভিজিএস= -4.5V, আইডি = -8 এ |
In নিম্ন ইনপুট ক্যাপাসিট্যান্স
● দ্রুত স্যুইচিং গতি
নিখুঁত সর্বোচ্চ রেটিংগুলি (তা = 25ºC অন্যথায় উল্লেখ না করা)
| প্যারামিটার | প্রতীক | এন চ্যানেল | পি চ্যানেল | ইউনিট | |
| ড্রেন উত্স ভোল্টেজ | ভিডিএসএস | 40 | -40 | ভি | |
| গেট সোর্স ভোল্টেজ | ভিডিএসএস | ±20 | ±20 | ||
| একটানা ড্রেন কারেন্ট |
টা = 25ºগ | আমিডি | 12 | -12 | ক |
| টা = 100ºগ | 12 | -12 | |||
| স্পন্দিত ড্রেন কারেন্ট | আমিডিএম | 30 | -30 | ||
| সর্বশক্তি বিসর্জন |
টা = 25ºগ | পিডি | ঘ | ডাব্লু | |
| টা = 70ºগ | 1.3 | ||||
| জংশন এবং স্টোরেজ তাপমাত্রা সীমা |
টিজে টিএসটিজি | -55 থেকে 150 | ºগ | ||
| থার্মান পরিবেষ্টনের সাথে জংশন |
আরθজেএ | 10s | 25 | সি / ডাব্লু | |
| অবিচল | 60 | ||||
| থার্মান কেস টু কেস |
আরθজেসি | 5.5 | ৫ | সি / ডাব্লু |
বৈদ্যুতিক বৈশিষ্ট্য (অন্যথায় উল্লেখ না করা থাকলে Ta = 25ºC)
| প্রতীক | প্যারামিটার | শর্তসমূহ | ন্যূনতম | টাইপ | সর্বাধিক | ইউনিট | |
| স্থির | |||||||
| ভিজিএস (তম) | গেটের দ্বার ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
ভিডি এস= ভিজিএস, আমিডি= 250uA | এন-সিএইচ | 1.7 | ২.৫ | 3.0 | ভি |
| ভিডি এস= ভিজিএস, আমিডি= -250uA | পি-সিচ | -1.7 | -২ | -3.0 | |||
| আমিজিএসএস | গেট ফুটো কারেন্ট |
ভিডি এস= 0 ভি, ভিজিএস= ± 20 ভি | এন-সিএইচ | । 100 | এনএ | ||
| পি-সিচ | । 100 | ||||||
| আমিডিএসএস | জিরো গেট ভোল্টেজ ড্রেন কারেন্ট |
ভিডি এস= 40 ভি, ভিজিএস= 0 ভি | এন-সিএইচ | ঘ | ইউএ | ||
| ভিডি এস= -40 ভি, ভিজিএস= 0 ভি | পি-সিচ | -1 | |||||
| আমিডন) | অন-স্টেট ড্রেন কারেন্ট |
ভিডি এস= 5 ভি, ভিজিএস= 10 ভি | এন-সিএইচ | 30 | ক | ||
| ভিডি এস= -5 ভি, ভিজিএস= -10 ভি | পি-সিচ | -30 | |||||
| আরডিএস (চালু) | ড্রেন-উত্স অন-স্টেট প্রতিরোধ |
ভিজিএস= 10 ভি, আইডি= 12 এ | এন-সিএইচ | 24 | 30 | মি | |
| ভিজিএস= -10 ভি, আইডি= -12 এ | পি-সিচ | 36 | 45 | ||||
| ভিজিএস= 4.5 ভি, আইডি= 8 এ | এন-সিএইচ | 31 | 40 | ||||
| ভিজিএস= -4.5V, আইডি= -8 এ | পি-সিচ | 51 | 66 | ||||
| ভিএসডি | ডায়োড ফরোয়ার্ড ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
আমিএস= 1.0 এ, ভিজিএস= 0 ভি | এন-সিএইচ | 0.76 | 1.0 | ভি | |
| আমিএস= -1.0A, ভিজিএস= 0 ভি | পি-সিচ | -0.76 | -1.0 |
