পণ্যের বিবরণ:
|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 24VDC | আমি শীর্ষ: | 60A |
|---|---|---|---|
| আমি অব্যাহত: | 30A | ক্ষমতা: | 720W |
| রেফারেন্স ইনপুট: | 0 ~ 5 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ||

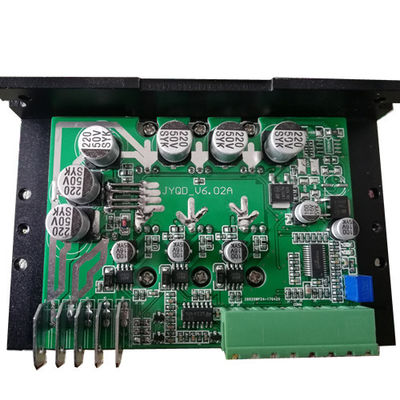

| লক্ষণীয় করা: | JYQD-V6.02A থেকে 5v,JYQD V6.02A 720W ডিসি মোটর নিয়ামক pwm,JYQD V6.02A 720W pwm dc মোটর চালক |
||
24 ভি 2-কোয়াড্রেন্ট, সেন্সরহীন মোটরের জন্য 3 ফেজ ব্রাশলেস ডিসি মোটর চালক
বিজ্ঞপ্তি:
বর্ণনা:
এস সিরিজটি নির্ধারিত পরামিতিগুলির সাথে সাধারণ কমপ্যাক্ট স্পিড ড্রাইভ এবং 0 ~ 5 ভ্যানালগ ভোল্টেজ বা 0 ~ 100% পিডব্লিউএম হতে পারে। এছাড়াও এটি পিসিবিতে মোটামুটির মেরু সংখ্যা, গতির পরিসীমা এবং র্যাম্পের সময় এফভি ইউনিট যুক্ত করে 0 ~ 3KHz ফ্রিকোয়েন্সি হতে পারে be অর্ডার দেওয়ার আগে উপস্থাপন করা হয়েছে ol ভোল্টেজ গ্রেডগুলি 12,24,36,48,60VDC. ওয়ার্কিং বর্তমান গ্রেডগুলি 10,20,30,40,50A. সুবিধাজনক তাপমাত্রা গ্রেড -40 ~ 65 ℃ হয় ℃
বৈশিষ্ট্য:
♦সারফেস-মাউন্ট প্রযুক্তি এবং কমপ্যাক্ট আকার।
Line 2-কোয়াড্রেন্ট পিআই ভাল রৈখিকতা সহ গতির নিয়ন্ত্রণ লুপ নিয়ন্ত্রণ।
Mot বিভিন্ন মোটর এবং সহজ ব্যবহারের জন্য ম্যাচ প্যারামিটার।
F এফ / আর এর নিয়ন্ত্রণ কার্যকারিতা সক্ষম, ব্রেক, স্পিড রেফারেন্স, ওভার ভোল্টেজ, ভোল্টেজের নিচে, ওভার টেম্পারেচার এবং আউটপুট ফাংশন স্পিড পালস (পিজি), অ্যালার্ম।
Reference তিন ধরণের রেফারেন্স ইনপুট: এনালগ ভোল্টেজ, পিডব্লিউএম, ফ্রিকোয়েন্সি।
Speed ব্যবহারকারী গতির নাড়ি আউটপুট ফাংশন মাধ্যমে মোটর নির্ভুল গতি পেতে পারেন
Hall হল সেন্সর সহ 3-পর্যায়ের বিএলডিসি মোটরগুলির জন্য উপযুক্ত।
Grade শিল্প গ্রেড চিপ ব্যবহার
♦ অতিরিক্ত চয়ন করুন স্পিড দেখাচ্ছে প্যানেল যুক্ত করুন, মোটরের গতি, মুক্ত নিয়ন্ত্রণের গতি প্রদর্শন করতে পারে, মোটরের এফ / আর পরিবর্তন করুন, মোটর স্টার্ট এবং স্টপ করুন
নামকরণের বিধি:
বিএলএসডি 12 20 ডিসি - 2 কিউ - এস -8 -040 -0.5 - ট্যাপ
বিএলএসডি: বিএলডিসির স্পিড ড্রাইভার
12: রেটেড ভোল্টেজ (ভিডিসি)
20: পিক বর্তমান সীমা (এ)
ডিসি: ডিসি পাওয়ার ইনপুট
2 কিউ: 2-কোয়াড্রেন্ট ড্রাইভিং মোড
এস: এস সিরিজ (ছোট আকার এবং স্থির পরামিতি)
8: মোটর মেরু সংখ্যা
040: সর্বোচ্চ গতির পরিসীমা (আরপিএম / 100)
0.5: রেফারেন্স এসভি (এস) এর আরসি টাইপ র্যাম্প সময়
টি: টি = -40 ~ + 65 º সি টা, আন-লেবেলযুক্ত = -10 ~ + 45 ºC টা
উত্তর: এ = 60º হল সেন্সর, আন-লেবেলড = 120º হল সেন্সর
পি: পি = 0-3KHz ডাল ইনপুট এসভিতে, লেবেলযুক্ত = 0-5V এসভিতে
স্থির পরামিতি সহ এস সিরিজ 2Q বিএলডিসি গতি ড্রাইভার:
| না | মডেল | পরিবেষ্টিত টেম্পে (ºC) |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
শিখর কারেন্ট সীমাবদ্ধতা (ক) |
একটানা কারেন্ট (ক) |
60º / 120º হল সেন্সর |
চ পিডাব্লুএম (কেএইচজেড) |
পিআই গতি ক্লোজ-লুপ নিয়ন্ত্রণ |
এসভি র্যাম্প সময় (এস) |
এসভি ব্যাপ্তি (ভ) |
এলভি এবং ওভি সীমাবদ্ধতা |
বিপদ আউটপুট |
দ্রুততা স্পন্দন আউটপুট |
উত্তাপ ডোবা |
|
ঘ |
BLSD1205DC-2Q-S **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
৫ | ২.৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| ঘ | বিএলএসডি 1210 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
10 | ৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| ঘ | বিএলএসডি 1215 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| ঘ | বিএলএসডি 1220 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| ৫ | বিএলএসডি 1230 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
√ |
| । | BLSD2405DC-2Q-S **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
৫ | ২.৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 7 | বিএলএসডি 2410 ডিভিসি -২ কিউ-এস **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
10 | ৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 8 | বিএলএসডি 2415 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 9 | বিএলএসডি 2420 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 10 | বিএলএসডি 2430 ডিভিসি -২ কিউ-এস **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
√ |
| 11 | বিএলএসডি 3605 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
৫ | ২.৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 12 | বিএলএসডি 3610 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
10 | ৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 13 | বিএলএসডি 3615 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 14 | বিএলএসডি 3620 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 15 | বিএলএসডি 3630ডিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
√ |
| 16 | BLSD4805DC-2Q-S **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
৫ | ২.৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 17 | বিএলএসডি 4810 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
10 | ৫ | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 18 | বিএলএসডি 4815 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 19 | বিএলএসডি 4820 ডিভিসি -2 কিউ-এস **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
এক্স |
| 20 | বিএলএসডি 4830 ডি সি -২ কিউ-এস **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
√ |
