পণ্যের বিবরণ:
|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220Vac | আমি শীর্ষ: | 24a |
|---|---|---|---|
| আমি অব্যাহত: | 12A | ক্ষমতা: | 3700W |
| রেফারেন্স ইনপুট: | 0 ~ 10v / PWM / ফ্রিকোয়েন্সি | ফাইলের আকার (এল * ওয়াট * এইচ): | 127 * 81.5 * 39/254 * 142 * 49/254 * 142 * 68 |
| গতি বন্ধ লুপ: | হ্যাঁ | ||
| লক্ষণীয় করা: | তিন ধাপ pwm ডিসি মোটর ড্রাইভার,ডিসি মোটর জন্য pwm গতি নিয়ন্ত্রণ,pwm গতি নিয়ামক 12v |
||

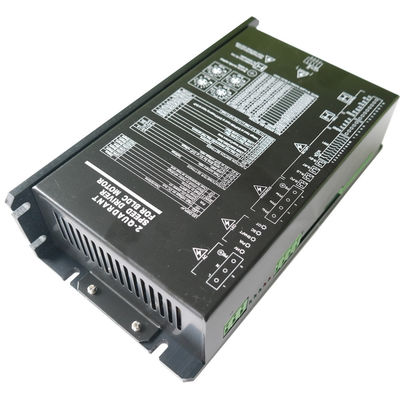

স্থির পরামিতি সহ এইচভি সিরিজ 2Q বিএলডিসির গতি ড্রাইভার:
| না | মডেল | ভোল্টেজ (ভিডিসি) | আমি শীর্ষ (ক) |
আমি অব্যাহত (ক) |
পো (ডাব্লু) | রেফারেন্স ইনপুট |
আকার (মিমি) |
| ঘ | BLSD11001AC-2Q-HV * | 110VAC | ঘ | 0.5 | 75 | পিডাব্লুএম | ডাব্লু 81.5, এল 127, এইচ 39 |
| ঘ | BLSD22001AC-2Q-HV * | 220VAC | ঘ | 0.5 | 155 | পিডাব্লুএম | ডাব্লু 81.5, এল 127, এইচ 39 |
| ঘ | BLSD11008ADC-2Q-HV * |
110VAC বা 60 ~ 195 ভিডিসি |
8 | ঘ | 600 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 49 |
| ঘ | BLSD11016ADC-2Q-HV * |
110VAC বা 60 ~ 195 ভিডিসি |
16 | 8 | 1200 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 49 |
| ৫ | BLSD11024ADC-2Q-HV * |
110VAC বা 60 ~ 195 ভিডিসি |
24 | 12 | 1800 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 68 |
| । | BLSD22008ADC-2Q-HV * |
220VAC বা 60 ~ 385VDC |
8 | ঘ | 1200 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 49 |
| 7 | BLSD22016ADC-2Q-HV * |
220VAC বা 60 ~ 385VDC |
16 | 8 | 2400 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 68 |
| 8 | BLSD22024ADC-2Q-HV * |
220VAC বা 60 ~ 385VDC |
24 | 12 | 3700 | 0 ~ 10 ভি / পিডব্লিউএম / ফ্রিকোয়েন্সি | ডাব্লু 142, এল 254, এইচ 68 |
বর্ণনা:
এইচভি সার্য়ারস হ'ল এসি বা ডিসি ইনপুট স্পিড ড্রাইভার যা ভেরিয়েবল প্যারামিটার এবং পিআই ক্লোজ-লুপের গতি এবং বর্তমান।রেফারেন্সটি 10V এনালগ ভোল্টেজ বা 0∼100% পিডব্লিউএম হতে পারে।এছাড়াও এটি 0-3kHz ফ্রিকোয়েন্সি হতে পারে।প্যারামিটারগুলি ডিআইপি সুইচ এবং পোন্টিওমিটারগুলি যেমন পোল নম্বর, সর্বোচ্চ গতি, র্যাম্প সময়, লুপ ফিল্টার সময় এবং পিক কারেন্ট ইত্যাদি দ্বারা সেট করা যেতে পারে short যেমন শর্ট সার্কিট, নিরাপদ সূচনা, নিরাপদ দিকের বিপরীতমুখী ইত্যাদি জাতীয় ফাউঞ্চগুলি উপস্থাপন করা হয়।ভোটের গ্রেডগুলি ১১০,২২০ ভিএসি।চলমান গ্রেডগুলি 8,16,24A হয়।পরিবেষ্টনীয় মেজাজী গ্রেড -10∼ + 45ºC, -40∼ + 65ºC।
বৈশিষ্ট্য:
♦সারফেস-মাউন্ট প্রযুক্তি ছোট আকার, উচ্চ স্রোত।
Line 2-কোয়াড্রেন্ট পিআই ভাল রৈখিকতা সহ গতির নিয়ন্ত্রণ লুপ নিয়ন্ত্রণ।
Mot বিভিন্ন মোটর এবং সহজ ব্যবহারের জন্য পরিবর্তনশীল পরামিতিগুলি সেট করা setting
Safe নিরাপদ বিপরীত, নিরাপদ শুরু, সক্ষম, ব্রেক, গতি রেফারেন্সের ক্রিয়াকলাপগুলি নিয়ন্ত্রণ করুনএবং গতির পালস (পিজি) এর আউটপুট ফাংশন, শর্ট সার্কিট এবং ওভার তাপমাত্রা সুরক্ষা, অ্যালার্ম।এসি বা ডিসি সরবরাহটি বিস্তৃত ভোল্টেজে ব্যবহার করা যেতে পারে ...
Reference তিন ধরণের রেফারেন্স ইনপুট: এনালগ ভোল্টেজ, পিডব্লিউএম, ফ্রিকোয়েন্সি।
Speed ব্যবহারকারী গতির নাড়ি আউটপুট ফাংশন মাধ্যমে মোটর নির্ভুল গতি পেতে পারেন
Hall হল সেন্সর সহ 3-পর্যায়ের বিএলডিসি মোটরগুলির জন্য উপযুক্ত।
Industrial শিল্প গ্রেড চিপ, অপটিক্যাল বিচ্ছিন্নতা বন্দর ব্যবহার
নামকরণের বিধি:
বিএলএসডি 220 01 এসি - 2 কিউ - এইচভি - টি
বিএলএসডি: বিএলডিসির গতি চালক
220: রেটেড এসি ভোল্টেজ (ভ)
01: পিক কারেন্ট (এ)
এডিসি:এসি বা ডিসি পাওয়ার সাপ্লাই
2 কিউ: 2-কোয়াড্রেন্ট ড্রাইভিং মোড
এইচভি:এইচভি (উচ্চ ভোল্টেজ)) সিরিজ
টি: টি = -40 ~ + 65 º সি টা, আন-লেবেলযুক্ত = -10 ~ + 45 ºC টা
