| MOQ: | 1pc |
| মূল্য: | negotiable |
| স্ট্যান্ডার্ড প্যাকিং: | শক্ত কাগজ বাক্স |
| বিতরণ সময়কাল: | নিশ্চিত হিসাবে |
| অর্থ প্রদানের পদ্ধতি: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| সরবরাহ ক্ষমতা: | 3000pcs / মাস |

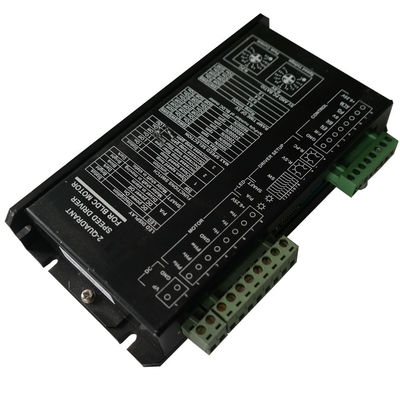

24V 30A 57 মিমি ব্রাশেলস ডিসি মোটর স্পিড ড্রাইভার, হল সেন্সর সহ 3 পর্বের বিএলডিসি মোটরের জন্য বিএলডিসি মোটর নিয়ামক
বর্ণনা:
এন সায়ারেস হ'ল স্পিড ড্রাইভার যার সাথে ভেরিয়েবল প্যারামিটার এবং পিআই ক্লোজ-লুপ রয়েছে।রেফারেন্স005V এনালগ ভোল্টেজ বা 0∼100% PWM হতে পারে।এছাড়াও এটি পিসিবিতে একটি এফভি ইউনিট যুক্ত করে 0∼3kHz ফ্রিকোয়েন্সি হতে পারে।প্যারামিটারগুলি ডিআইপি সুইচ এবং পেন্টিওমিটারগুলি যেমন পোল নম্বর, সর্বোচ্চ গতি, র্যাম্প সময়, লুপ ফিল্টার সময় এবং পিক বর্তমান ইত্যাদি দ্বারা সেট করা যেতে পারে ভোটের গ্রেডগুলি 12,24,36,48 ভিডিসি।চলমান গ্রেডগুলি 5,10,15A।পরিবেষ্টনীয় মেজাজী গ্রেড -10∼ + 45ºC, -40∼ + 65ºC
বৈশিষ্ট্য:
Face সারফেস-মাউন্ট প্রযুক্তি এবং ছোট আকার।
Line 2-কোয়াড্রেন্ট পিআই ভাল রৈখিকতা সহ গতির নিয়ন্ত্রণ লুপ নিয়ন্ত্রণ।
Mot বিভিন্ন মোটরের জন্য পরিবর্তনশীল প্যারামিটার সেটিং
F এফ / আর, কন্ট্রোল, ব্রেক, স্পিড রেফারেন্স এবং স্পিড পালস (পিজি), অ্যালার্মের কাজগুলি নিয়ন্ত্রণ করুন।ওভার তাপমাত্রা সুরক্ষা।
Reference তিন ধরণের রেফারেন্স ইনপুট: এনালগ ভোল্টেজ, পিডব্লিউএম, ফ্রিকোয়েন্সি।
Hall হল সেন্সর সহ 3 ফেজ ব্রাশলেস ডিসি মোটরের জন্য উপযুক্ত
Grade শিল্প গ্রেড চিপ ব্যবহার।
নামকরণের বিধি:
বিএলএসডি 48 30 ডিসি - 2 কিউ - এন - টি পি
বিএলএসডি: বিএলডিসির গতি চালক
24: রেটেড ভোল্টেজ (ভিডিসি)
30: পিক বর্তমান সীমা (এ)
ডিসি: ডিসি পাওয়ার ইনপুট
2 কিউ: 2-কোয়াড্রেন্ট ড্রাইভিং মোড
এন:এন সিরিজ (সাধারণ আকার এবং পরিবর্তনশীল পরামিতি)
টি: টি = -40 ~ + 65 º সি টা, আন-লেবেলযুক্ত = -10 ~ + 45 ºC টা
পি: পি = 0-3KHz ডাল ইনপুট এসভিতে, লেবেলযুক্ত = 0-5V এসভিতে
স্থির পরামিতি সহ এন সিরিজ 2Q বিএলডিসি গতি ড্রাইভার:
| না | মডেল | পরিবেষ্টিত টেম্পে (ºC) |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিডিসি) |
শিখর কারেন্ট সীমাবদ্ধতা (ক) |
একটানা কারেন্ট (ক) |
60º / 120º হল সেন্সর |
চ পিডাব্লুএম (কেএইচজেড) |
পিআই গতি ক্লোজ-লুপ নিয়ন্ত্রণ |
এসভি র্যাম্প সময় (এস) |
এসভি ব্যাপ্তি (ভ) |
এলভি এবং ওভি সীমাবদ্ধতা |
বিপদ আউটপুট |
দ্রুততা স্পন্দন আউটপুট |
| ঘ | বিএলএসডি 1210 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
10 | ৫ | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| ঘ | বিএলএসডি 1220 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| ঘ | বিএলএসডি 1230 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
12 ভি (9 ~ 15) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| ঘ | বিএলএসডি 2410 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
10 | ৫ | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| ৫ | বিএলএসডি 2420 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| । | বিএলএসডি 2430 ডিভিসি -২ কিউ-এন **** | -10। + 45 -40। + 65 |
24 ভি (17 ~ 32) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 7 | বিএলএসডি 3610 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
10 | ৫ | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 8 | বিএলএসডি 3620 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 9 | বিএলএসডি 3630ডিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
36 ভি (২~ ~ 45) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 10 | বিএলএসডি 4810 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
10 | ৫ | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 11 | বিএলএসডি 4820 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
| 12 | বিএলএসডি 4830 ডিভিসি -2 কিউ-এন **** | -10। + 45 -40। + 65 |
48 ভি (37 ~ 55) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8-মেরু |
বিজ্ঞপ্তি:
|
|
