হার্ড স্যুইচড সার্কিট 210W 3 ফেজ বিএলডিসি মোটর ড্রাইভার আইসি সার্কিট

MOQ:	1 সেট
মূল্য:	আলোচনা সাপেক্ষে
স্ট্যান্ডার্ড প্যাকিং:	পিই ব্যাগ + শক্ত কাগজ
বিতরণ সময়কাল:	5-10 দিন
অর্থ প্রদানের পদ্ধতি:	টি / টি, এল / সি, পেপ্যাল
সরবরাহ ক্ষমতা:	1000sets / দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

মডেল নম্বার

JY14M

ড্রেন উত্স ভোল্টেজ:

40 ভি

গেট-সোর্স ভোল্টেজ:

± 20V

সর্বাধিক শক্তি অপচয়:

স্পন্দিত ড্রেন কারেন্ট:

উচ্চ ফ্রিকোয়েন্সি সার্কিট:

হ্যাঁ

সাদাকালো

বিশেষভাবে তুলে ধরা:

বিএলডিসি আইসি

3 ফেজ বিএলডিসি মোটর ড্রাইভার আইসি

বিএলডিসি ড্রাইভার সার্কিট

পণ্যের বর্ণনা

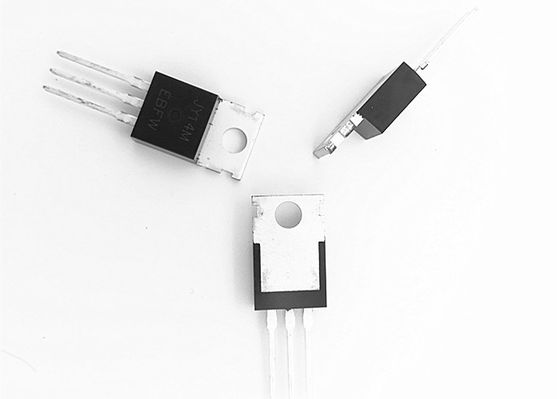

বিএলডিসি মোটর চালকের জন্য জেওয়াই 14 এম এন চ্যানেল এনহ্যানসমেন্ট মোড পাওয়ার মোসফেট

সাধারণ বিবরণ

জাইওয়াই 14 এম উচ্চ কোষ অর্জনের জন্য সর্বশেষতম ট্রানচ প্রক্রিয়াজাতকরণ কৌশল ব্যবহার করে
ঘনত্ব এবং উচ্চ পুনরাবৃত্তিমূল্য তুষারপাত রেটিং সহ অন-প্রতিরোধের হ্রাস করে।এইগুলো
বৈশিষ্ট্যগুলি একত্র করে এই নকশাটিকে একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস হিসাবে তৈরি করে
পাওয়ার স্যুইচিং অ্যাপ্লিকেশন এবং বিভিন্ন অ্যাপ্লিকেশন বিভিন্ন ধরণের ব্যবহার।

বৈশিষ্ট্য
V 40V / 200A, আরডিএস (চালু) = 2.5mΩ@Vজিএস= 10 ভি
● দ্রুত স্যুইচিং এবং বিপরীত শরীরের পুনরুদ্ধার
Ala পুরোপুরি বৈশিষ্ট্যযুক্ত হিমসাগর ভোল্টেজ এবং স্রোত
Heat ভাল তাপ অপচয় জন্য প্যাকেজ

আবেদন
● অ্যাপ্লিকেশন স্যুইচিং
● হার্ড স্যুইচড এবং উচ্চ ফ্রিকোয়েন্সি সার্কিট
Ver বৈদ্যুতিন সংকেতের মেরু বদল সিস্টেমের জন্য পাওয়ার ম্যানেজমেন্ট

নিখুঁত সর্বোচ্চ রেটিং (অন্যথায় উল্লেখ না করা অবধি Tc = 25ºC)

প্রতীক	প্যারামিটার	সীমাবদ্ধতা	ইউনিট
ভিডি এস	ড্রেন উত্স ভোল্টেজ	40	ভি
ভিজিএস	গেট-সোর্স ভোল্টেজ	± 20	ভি
আমিডি	অবিচ্ছিন্ন ড্রেন কারেন্ট	টিসি = 25ºগ	200	ক
টিসি = 100ºগ	130
আমিডিএম	স্পন্দিত ড্রেন কারেন্ট	720	ক
পিডি	সর্বাধিক শক্তি বিচ্ছিন্নতা	210	ডাব্লু
টিজে টিএসটিজি	অপারেটিং জংশন এবং স্টোরেজ তাপমাত্রা ব্যাপ্তি	-55 থেকে +175 এ	ºগ
আরθজেসি	কেস থেকে তাপীয় প্রতিরোধ-জংশন	0.65	ºসি / ডাব্লু
আরθজেএ	পরিবেষ্টনের তাপীয় প্রতিরোধ-জংশন	62

বৈদ্যুতিক বৈশিষ্ট্য (অন্যথায় উল্লেখ না করা থাকলে Ta = 25ºC)

প্রতীক	প্যারামিটার	শর্তসমূহ	ন্যূনতম	টাইপ	সর্বাধিক	ইউনিট
স্থিতিশীল বৈশিষ্ট্য
বি.ভি.ডিএসএস	ড্রেন-উত্স ভাঙ্গন ভোল্টেজ	ভিজিএস= 0 ভি, আইডি এস= 250uA	40	ভি
আমিডিএসএস	জিরো গেট ভোল্টেজ ড্রেন কারেন্ট	ভিডি এস= 100 ভি, ভিজিএস= 0 ভি	ঘ	ইউএ
আমিজিএসএস	গেট-বডি ফুটো কারেন্ট	ভিজিএস=± 20 ভি, ভিডি এস= 0 ভি	± 100	এনএ
ভিজিএস (তম)	গেটের দ্বার ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	ভিডি এস= ভিজিএস, আমিডি এস= 250uA	২.০	3.0	4.0	ভি
আরডিএস (চালু)	ড্রেন-উত্স রাজ্য প্রতিরোধ	ভিজিএস= 10 ভি, আইডি এস= 60 এ	২.৫	মি
ছএফ এস	ফরোয়ার্ড লঙ্ঘন	ভিডি এস= 20 ভি, আইডি এস= 60 এ	100	এস

বৈদ্যুতিক বৈশিষ্ট্য (অন্যথায় উল্লেখ না করা থাকলে Ta = 25ºC)

প্রতীক	প্যারামিটার	শর্তসমূহ	ন্যূনতম	টাইপ	সর্বাধিক	ইউনিট
ড্রেন-সোর্স ডায়োডের বৈশিষ্ট্য
ভিএসডি	ডায়োড ফরোয়ার্ড ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	ভিজিএস= 0 ভি, আইএসডি= 100 এ	১.২	ভি
ট্র	বিপরীতে পুনরুদ্ধার সময়	আমিএসডি= 100 এ di / dt = 100A / us	38	এনএস
Qrr	বিপরীতে পুনরুদ্ধার চার্জ	58	এনসি
গতিশীল বৈশিষ্ট্য
আরজি	গেট প্রতিরোধের	ভিজিএস= 0 ভি, ভিডি এস= 0 ভি, f = 1MHZ	১.২	Ω
টিডন)	বিলম্বের সময়টি চালু করুন	ভিডি এস= 20 ভি, আরজি= 6Ω, আমিডি এস = 100A, ভিজিএস= 10 ভি,	34	এনএস
ট্র	রাইনের সময়টি চালু করুন	22
টিডি (বন্ধ)	টার্ন অফ দেরি সময়	48
টিচ	টার্ন-অফ ফলস টাইম	60
গআইএসএস	ইনপুট ক্যাপাসিটেন্স	ভিজিএস =0 ভি, ভিডি এস= 20 ভি, f = 1.0MHz	5714	পিএফ
গওএসএস	আউটপুট ক্যাপাসিটেন্স	1460
গআরএসএস	বিপরীত স্থানান্তর ক্যাপাসিট্যান্স	600
প্রশ্নছ	মোট গেট চার্জ	ভিডি এস= 30 ভি, আইডি= 100A, ভিজিএস= 10 ভি	160	এনসি
প্রশ্নজিএস	গেট-সোর্স চার্জ	32
প্রশ্নজিডি	গেট-ড্রেন চার্জ	58

হার্ড স্যুইচড সার্কিট 210W 3 ফেজ বিএলডিসি মোটর ড্রাইভার আইসি সার্কিট 0

JY14M ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন

হার্ড স্যুইচড সার্কিট 210W 3 ফেজ বিএলডিসি মোটর ড্রাইভার আইসি সার্কিট 1 JY14M.pdf
