পণ্যের বিবরণ:
|
| ড্রেন উত্স ভোল্টেজ: | 30 ভি | গেট-সোর্স ভোল্টেজ: | ± 20V |
|---|---|---|---|
| সর্বাধিক শক্তি অপচয়: | 1.5W | স্পন্দিত ড্রেন কারেন্ট: | 30A |
| আবেদন: | ডিসি / ডিসি রূপান্তরকারী | রঙ: | কালো |
| লক্ষণীয় করা: | বিএলডিসি মোটর মোসফেট ড্রাইভার,3 পর্বের বিএলডিসি মোটর ড্রাইভার মোসফেট,বিএলডিসি মোটরের জন্য মোসফেট ড্রাইভার সার্কিট |
||

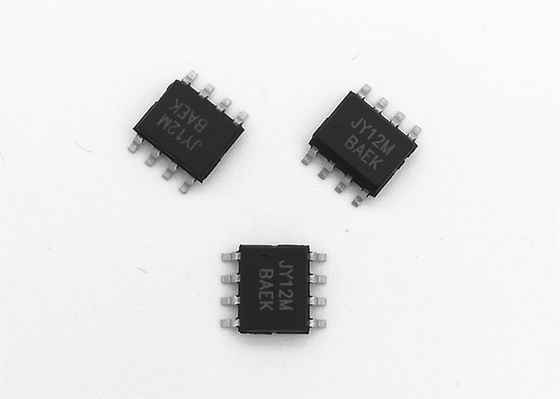

বিএলডিসি মোটর চালকের জন্য জেওয়াই 12 এম এন এবং পি চ্যানেল 30 ভি মোসফেট
সাধারণ বিবরণ
JY12M হ'ল এন এবং পি চ্যানেল লজিক বর্ধন মোড পাওয়ার ফিল্ড ট্রানজিস্টর
উচ্চ কোষ ঘনত্ব ডিএমওএস ট্রেঞ্চ প্রযুক্তি ব্যবহার করে উত্পাদিত হয়।এই উচ্চ ঘনত্ব
প্রক্রিয়াটি বিশেষত রাষ্ট্র-প্রতিরোধকে হ্রাস করতে উপযুক্ত isএই ডিভাইসগুলি হ'ল
সেলুলার ফোন এবং নোটবুকের মতো লো ভোল্টেজ অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত
কম্পিউটার পাওয়ার ম্যানেজমেন্ট এবং অন্যান্য ব্যাটারি চালিত সার্কিট যেখানে হাই-সাইড
স্যুইচিং, এবং কম ইন-লাইন বিদ্যুৎ হ্রাস খুব সামান্য বাহ্যরেখা পৃষ্ঠে প্রয়োজন
প্যাকেজ মাউন্ট।
বৈশিষ্ট্য
| যন্ত্র | আরডিএস (চালু) ম্যাক্স | আমিডিএমএক্স(25ºC) |
| এন-চ্যানেল | 20mΩ @ ভিজিএস= 10 ভি | 8.5 এ |
| 32mΩ @ ভিজিএস= 4.5 ভি | 7.0 এ | |
| পি-চ্যানেল | 45mΩ @ ভিজিএস= -10 ভি | -5.5A |
| 85mΩ @ ভিজিএস= -4.5V | -4.1 এ |
In নিম্ন ইনপুট ক্যাপাসিট্যান্স
● দ্রুত স্যুইচিং গতি
আবেদন
● পাওয়ার ম্যানেজমেন্ট
● ডিসি / ডিসি রূপান্তরকারী
● ডিসি মোটর নিয়ন্ত্রণ
● এলসিডি টিভি ও মনিটর ডিসপ্লে ইনভার্টার
● সিসিএফএল বৈদ্যুতিন সংকেতের মেরু বদল
নিখুঁত সর্বোচ্চ রেটিংগুলি (তা = 25ºC অন্যথায় উল্লেখ না করা)
| প্যারামিটার | প্রতীক | এন চ্যানেল | পি চ্যানেল | ইউনিট | |||
| 10 সেকেন্ড | অবিচল | 10 সেকেন্ড | অবিচল | ||||
| ড্রেন উত্স ভোল্টেজ | ভিডিএসএস | 30 | -30 | ভি | |||
| গেট সোর্স ভোল্টেজ | ভিডিএসএস | ±20 | ±20 | ||||
| একটানা ড্রেন কারেন্ট |
টা = 25। সি | আমিডি | 8.5 | 6.5 | -7.0 | -5.3 | ক |
| টা = 70 .C | 6.8 | 5.1 | -5.5 | -4.1 | |||
| স্পন্দিত ড্রেন কারেন্ট | আমিডিএম | 30 | -30 | ||||
| সর্বশক্তি বিসর্জন |
টা = 25। সি | পিডি | ১.৫ | ডাব্লু | |||
| টা = 70 .C | 0.95 | ||||||
| অপারেটিং জংশন তাপমাত্রা |
টিজে | -55 থেকে 150 | .C | ||||
| থার্মান পরিবেষ্টনের সাথে জংশন |
আরθজেএ | 61 | 100 | 62 | 103 | সি / ডাব্লু | |
| থার্মান কেস টু কেস |
আরθজেসি | 15 | 15 | সি / ডাব্লু |
বৈদ্যুতিক বৈশিষ্ট্য (অন্যথায় উল্লেখ না করা থাকলে Ta = 25ºC)
| প্রতীক | প্যারামিটার | শর্তসমূহ | ন্যূনতম | টাইপ | সর্বাধিক | ইউনিট | |
| স্থির | |||||||
| ভিজিএস (তম) | গেটের দ্বার ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
ভিডি এস= ভিজিএস, আমিডি= 250uA | এন-সিএইচ | 1.0 | ১.৫ | 3.0 | ভি |
| ভিডি এস= ভিজিএস, আমিডি= -250uA | পি-সিচ | -1.0 | -1.5 | -3.0 | |||
| আমিজিএসএস | গেট ফুটো কারেন্ট |
ভিডি এস= 0 ভি, ভিজিএস= ± 20 ভি | এন-সিএইচ | । 100 | এনএ | ||
| পি-সিচ | । 100 | ||||||
| আমিডিএসএস | জিরো গেট ভোল্টেজ ড্রেন কারেন্ট |
ভিডি এস= 30 ভি, ভিজিএস= 0 ভি | এন-সিএইচ | ঘ | ইউএ | ||
| ভিডি এস= -30 ভি, ভিজিএস= 0 ভি | পি-সিচ | -1 | |||||
| আমিডন) | অন-স্টেট ড্রেন কারেন্ট |
ভিডি এস≥5 ভি, ভিজিএস= 10 ভি | এন-সিএইচ | 20 | ক | ||
| ভিডি এস≤-5 ভি, ভিজিএস= -10 ভি | পি-সিচ | -20 | |||||
| আরডিএস (চালু) | ড্রেন-উত্স অন-স্টেট প্রতিরোধ |
ভিজিএস= 10 ভি, আইডি= 7.4 এ | এন-সিএইচ | 15 | 20 | মি | |
| ভিজিএস= -10 ভি, আইডি= -5.2A | পি-সিচ | 38 | 45 | ||||
| ভিজিএস= 4.5 ভি, আইডি= 6.0 এ | এন-সিএইচ | 23 | 32 | ||||
| ভিজিএস= -4.5V, আইডি= -4.0A | পি-সিচ | 65 | 85 | ||||
| ভিএসডি | ডায়োড ফরোয়ার্ড ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
আমিএস= 1.7A, ভিজিএস= 0 ভি | এন-সিএইচ | 0.8 | ১.২ | ভি | |
| আমিএস= -1.7A, ভিজিএস= 0 ভি | পি-সিচ | -0.8 | -1.2 |
JY12M ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
