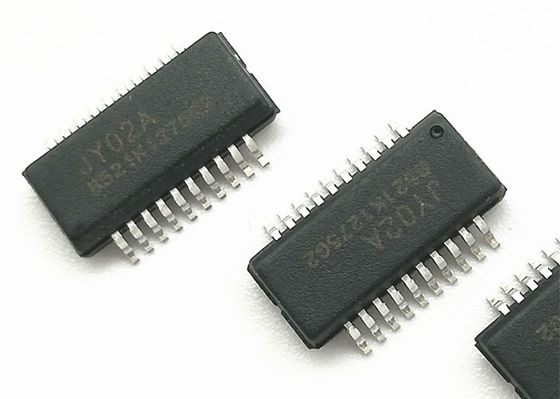

ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি

ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি
ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি

বড় ইমেজ :  ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: JUYI
মডেল নম্বার: JY02A
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiable
প্যাকেজিং বিবরণ: পিই ব্যাগ + শক্ত কাগজ
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: টি / টি, এল / সি, পেপ্যাল
যোগানের ক্ষমতা: 1000sets / দিন

ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি

বিবরণ
কার্যকরী ভোল্টেজ: 4.5 ভি -5.5 ভি। কাজ তাপমাত্রা: -55-125 ℃
চালানোর ধরণ: এসপিডাব্লুএম অভিযোজিত মোটর: সংবেদনহীন মোটর
লম্বা: 45mm প্রস্থ: 32mm
লক্ষণীয় করা:

ব্রাশহীন ডিসি মোটর ড্রাইভার আইসি

,

JY02A ব্রাশলেস ড্রাইভার আইসি

,

ব্রাশহীন মোটর ড্রাইভার সার্কিট



JY02A ব্লকিং সুরক্ষা ব্রাশলেস ডিসি মোটর ড্রাইভার আইসি শুরু করার সাথে সাথে টর্ক রেগুলেশন ফাংশন

JY02A
সেন্সরলেস ব্রাশহীন ডিসি মোটর কন্ট্রোল আইসি
(JY02A স্ট্যান্ডার্ড ফর্ম)
সংস্করণ: ভি 2.0 তারিখ: 20180530


JY02A সেন্সরবিহীন ব্রাশহীন ডিসি মোটর, সাধারণ পেরিফেরিয়াল সার্কিট, নিখুঁত ফাংশন, কমপ্যাক্ট আকার, সাধারণ ডিবাগিং (প্রায় কোনও ডিবাগিং নয়), উচ্চ ড্রাইভ দক্ষতা, নমনীয় অ্যাপ্লিকেশন, ব্যাপকভাবে প্রয়োগ ইত্যাদির জন্য ASIC is

JY02A একটি খাঁটি হার্ডওয়্যার অ্যাপ্লিকেশন আইসি, যা প্রোগ্রাম লেখার সমস্যা সমাধান করে।JY02A অভ্যন্তরীণভাবে বিভিন্ন সংবেদকবিহীন ব্রাশহীন ডিসি মোটর ড্রাইভ নিয়ন্ত্রণ সার্কিটগুলিকে দৃif় করে তোলে যেমন অ্যাডাপিটিভ স্টার্ট সার্কিট, পাওয়ার ক্ষতিপূরণ সার্কিট, কিউ মান সংশোধন সার্কিট, পাওয়ার ফ্যাক্টর সংশোধন, ফেজ সনাক্তকরণ সার্কিট, দ্বিদ্বিপার্শনাল অপারেশন ডিকোডিং সার্কিট, লকড রটার সুরক্ষা সার্কিট, ব্যাক ইলেক্ট্রোমোটেভ ফোর্স সনাক্তকরণ সার্কিট, কারেন্ট ডিটেকশন এবং কন্ট্রোল সার্কিট, ভোল্টেজ সনাক্তকরণ এবং সুরক্ষা সার্কিট ইত্যাদি খুব কম পরিমাণে বাহ্যিক উপাদান সমন্বয়ের পরে বিভিন্ন সংবেদকবিহীন ব্রাশহীন ডিসি মোটর চালনা করতে পারে, জাইওয়াই 2 এ একটি নির্দিষ্ট লোড-প্রারম্ভিক ক্ষমতা রয়েছে যা বেশিরভাগ ক্ষেত্রে অত্যন্ত গুরুত্বপূর্ণ অ্যাপ্লিকেশন।JY02A "ওয়াই" এবং "ত্রিভুজ" সংযোগের সাথে থ্রি-ফেজ ডিসি ব্রাশহীন মোটরে প্রয়োগ করা যেতে পারে।

অ্যাপ্লিকেশন: ঝাড়ু রোবট, মোটরগাড়ি জল পাম্প, প্রাচীর-স্তব্ধ বয়লার সংবহন পাম্প, হোম বুস্টার পাম্প, অক্সিজেন জেনারেটর, বিভিন্ন পাখা / ব্লোয়ার্স, বৈদ্যুতিক স্ক্রু ড্রাইভার, বৈদ্যুতিক পর্দা, স্বয়ংক্রিয় দরজা, জলবাহী তেল পাম্প, উচ্চ চাপ বায়ু পাম্প, স্বয়ংচালিত শীতাতপ নিয়ন্ত্রণ সংকোচকারী , ডিসি ব্রাশহীন সংকোচকারী, এজিভি ট্রলি, বিভিন্ন লিনিয়ার এবং লুপ লজিস্টিক বাছাইয়ের সরঞ্জাম, লন মাওয়ার, স্প্রেয়ার, আন্ডারওয়াটার প্রোপেলার ইত্যাদি
ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি 0
কার্যকরী বৈশিষ্ট্য:
☆ কার্যকরী ভোল্টেজ: 4.5 ভি -5.5 ভি ☆ কার্যকারী তাপমাত্রা: -55-125 ℃ ℃
☆ ড্রাইভ মোড: SPWM ☆ অভিযোজিত মোটর: সেন্সরলেস বিএলডিসি মোটর
Ire দিকনির্দেশনা নিয়ন্ত্রণ: CW / CCW ☆ নরম বিপরীত: হ্যাঁ
Ed গতি সংকেত: হ্যাঁ ☆ ওভারলোড সুরক্ষা: হ্যাঁ
☆ বর্তমান বন্ধ লুপ: হ্যাঁ ant নিয়মিত বর্তমান ড্রাইভ: হ্যাঁ
Protection ব্লকিং সুরক্ষা: হ্যাঁ tor টর্কের নিয়ন্ত্রণ শুরু হচ্ছে: হ্যাঁ
☆ সফট স্টার্টিং: হ্যাঁ ☆ বিশেষ প্রযুক্তি: জাইওয়েকেজে সম্পূর্ণ শর্তের সুরক্ষা শুরু করুন
Ed গতি সামঞ্জস্য: রৈখিক ☆ EAI স্ব-অভিযোজন ফাংশন


পিন নাম ফাংশন স্মরণ
1 ইএমএফসিব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি 1বিইএমএফ সনাক্তকরণ ইনপুট পোর্ট সি ডাব্লু পর্বের আংশিক চাপের পরে সংযোগ করুন, ভোল্টেজের সীমার প্রতিরোধে মনোযোগ দিন
0-5V অ্যানালগ ইনপুট পরিচালনা 2 ভিআর গতি
3 ভিওডি ভোল্টেজ সনাক্তকরণ ওভি মান: 3.6V, এলভি মান: 0.8V
4 জিএনডি জিএনডি 0 ভি
5 ভিডিডি 5 ভি 4.5 ভি - 5.5 ভি
6 বর্তমান সনাক্তকরণ হ'ল বর্তমান প্রতিক্রিয়া সংকেত ইনপুট
7 ইএমএফটিওএমএমএফ সিগন্যাল আউটপুট ইএমএফ নিয়ন্ত্রণ নিয়ন্ত্রণ
8 টিসি তাপমাত্রা সনাক্তকারী বন্দর সুরক্ষা: 4.53V এর উপরে
সুরক্ষা অপসারণ: 3.70V এর নীচে
9 কিউডি টর্কের সামঞ্জস্য শুরু হচ্ছে: 0-2.5V 0--60%
10 ইউএইচ ইউ পর্যায়ে শীর্ষ ড্রাইভ আউটপুট ইউ ফেজ শীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট 13KHz
11 ইউএল ইউ ফেজ নীচে ড্রাইভ আউটপুট ইউ ফেজ নীচে ড্রাইভ পরিবহণ সংকেত আউটপুট
12 ভিএইচ ভি পর্যায়ের শীর্ষ ড্রাইভ আউটপুট ভি ফেজ শীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট 13KHz
13 ভিএল ভি ফেজ নীচে ড্রাইভ আউটপুট ভি ফেজ নীচে ড্রাইভ পরিবহণ সংকেত আউটপুট
14 ডাব্লু ডাব্লু ফেজ শীর্ষ ড্রাইভ আউটপুট ডাব্লু ফেজ শীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট 13KHz
15 ডাব্লুএল ডাব্লু পর্বের নীচে ড্রাইভ আউটপুট ডাব্লু পর্বের নীচে ড্রাইভ পরিবহণ সংকেত আউটপুট
16 জেড / এফ সিডাব্লু এবং সিসিডাব্লু রোটেশন নিয়ন্ত্রণ এইচ: ফরোয়ার্ড / এল: বিপরীত
17 এম গতির নাড়ি আউটপুট প্রতি পরিবহণে একটি পালস
18 ইএমএফ বিইএমএফ সাধারণ টার্মিনাল
19 ইএমএএফএএম বেমফ সনাক্তকরণ ইনপুট পোর্ট ইউ ফেজ আংশিক চাপের পরে একটি কানেক্ট করুন, ভোল্টেজের পরিসীমা প্রতিরোধের দিকে মনোযোগ দিন
20 ইএমএফবি বিইএমএফ সনাক্তকরণ ইনপুট পোর্ট বি ভি পর্বের আংশিক চাপের পরে সংযোগ করুন, ভোল্টেজের সীমার প্রতিরোধের দিকে মনোযোগ দিন


ডিসি বৈদ্যুতিক বৈশিষ্ট্য
প্রতীক নূন্যতম টিপিক্যাল সর্বোচ্চ ইউনিট শর্ত Cond
ভিডিডি 4.5 5 5.5 ভি ভিডিডি-জিএনডি
আইডিডি 9 এমএ সমস্ত আউটপুট পিন সংযোগ বিচ্ছিন্ন
ভিআইএল 0.3 ভি আইও ইনপুট নিম্ন স্তরের মান
VIH 3.5 V IO ইনপুট উচ্চ স্তরের মান
EMFV 0.01 4.5 V BEMF কার্যকর ভোল্টেজ
VFOV 0 2.5 V টর্কের ভোল্টেজ শুরু করার রেঞ্জ
আইওএল 10 এমএ আইও নিম্ন স্তরের স্তন্যপান বর্তমান
আইওএইচ 5 এমএ আইও উচ্চ-স্তরের আউটপুট বর্তমান
ভিওডিএল 0.75 0.8 0.85 ভি আন্ডারভোল্টেজ সুরক্ষা মান
VODH 2.95 3 3.05 ভি ওভারভোল্টেজ সুরক্ষা মান
আরপিটি 3 এস সফ্ট স্টার্ট সময়
আইএসভিএ 38 40 43 এমভি কনস্ট্যান্ট বর্তমান ড্রাইভিংয়ের সীমা মূল্য
আইএসভিবি 87 90 95 এমভি ওভারকন্টেন্ট দ্রুত সুরক্ষা মান
ভিজেডি 0 5 ভি এনালগ ইনপুট ভোল্টেজের পরিসীমা
আইজিডি 100 এনএ এনালগ ইনপুট বর্তমান মান

JY02A অভ্যন্তরীণ ফাংশনাল ব্লক ডায়াগ্রাম

 JY02A ড্রাইভ সিগন্যালটি ধনাত্মক পোলারিটির আউটপুট, অভিযোজিত এমওএস ড্রাইভ সার্কিট এবং পাওয়ার এমওএস নির্বাচন করা খুব গুরুত্বপূর্ণ!


JY02A ড্রাইভ মোড এবং পরামিতি:
1: ইউএইচ / ভিএইচ / ডাব্লুএইচ ফেজ শীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট, ইউএল / ভিএল / ডাব্লুএল পর্যায় নীচে ড্রাইভ পরিবহনের সংকেত আউটপুট, এই ড্রাইভ মোডটি হার্ডওয়্যারের ব্যয় হ্রাস করার একটি অর্থনৈতিক উপায়, বিশেষত উচ্চ ভোল্টেজ এবং উচ্চ-শক্তি মোটর প্রয়োগে ড্রাইভারশীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট মোড হ'ল ডাউন ড্রাইভ পিডাব্লুএম আউটপুট মোডের চেয়ে আরও সহজ সার্কিট এবং উচ্চ স্থায়িত্ব।

2: JY02A এর পিডব্লিউএম ফ্রিকোয়েন্সি 13KHz, যা কেবল দক্ষতা এবং শব্দের ব্যাপক অনুপাত বিবেচনা করে না, তবে শক্তি বৃদ্ধি করে এবং ড্রাইভিং সার্কিটের বিদ্যুৎ খরচ হ্রাস করে।মোটরটির টর্ক একই বিদ্যুৎ সরবরাহের অধীনে 20KHz এর চেয়ে বেশি।

JY02A এর নাড়ি
দয়া করে নোট করুন যে JY02A প্রতিবার বিএলডিসি মোটর চলাচলের পর্যায়ে একটি ডাল সংকেত দেয়।এর অর্থ হল মোটরটি যখন বৃত্তাকার হয়ে যায় তখন JY02A এর একটি নাড়ি তৈরি করে না।উদাহরণস্বরূপ নিম্নলিখিত স্কিমেটিক ডায়াগ্রাম হিসাবে: এটি একটি অভ্যন্তরীণ রটার, 2 জোড়া মেরু মোটর, এর অর্থ মোটরটি প্রতিটি রাউন্ডের জন্য 6 বারের জন্য চলাফেরা করার পর্যায়ে প্রয়োজন, তাই জাইওয়াই 2 এ প্রতিটি মোটর রাউন্ডে 6 টি ডাল আউটপুট দেবে



2 জোড়া মেরু অভ্যন্তরীণ রটার মোটরের অভ্যন্তরীণ কাঠামোর স্কিম্যাটিক ডায়াগ্রাম



ফরোয়ার্ড ড্রাইভ আউটপুট অসিলোগ্রাম
(এসপিডব্লিউএম আউটপুট সাইনোসয়েডের কাছাকাছি, ভাল বৈদ্যুতিন চৌম্বক শব্দ সংযম)

বিপরীতে ড্রাইভ আউটপুট অসিলোগ্রাম
(এসপিডব্লিউএম আউটপুট সাইনোসয়েডের কাছাকাছি, ভাল বৈদ্যুতিন চৌম্বক শব্দ সংযম)

আবেদনের পরিকল্পনামূলক:
1, JY02A টিপিকাল অ্যাপ্লিকেশন সেন্সরলেস ব্রাশহীন ডিসি মোটর জন্য স্কিম্যাটিক

JY02A বিল্ট-ইন বিইএমএফ সনাক্তকরণ সার্কিট করেছে
সেন্সরলেস ব্রাশহীন ডিসি মোটরের জন্য জাইওয়াই 2 এ বাহ্যিক তুলনামূলক সার্কিটের প্রয়োজন নেই
মন্তব্য:
এটি হ'ল বর্তমান সংকেত প্রতিক্রিয়া ইনপুট টার্মিনাল।যখন ইজ টার্মিনাল ভোল্টেজ 40 এমভিতে পৌঁছায়, সিস্টেমটি ওভারলোড নিরীক্ষণ শুরু করে এবং স্থির বর্তমান নিয়ন্ত্রণ অবস্থায় প্রবেশ করে।ড্রাইভিং কারেন্ট আর ভিআর টার্মিনাল ভোল্টেজ বা লোড বৃদ্ধি দ্বারা বৃদ্ধি করা হয় না।এই ফাংশনটি কার্যকরভাবে মোডফেটকে জ্বালাপোড়া রোধ করে যখন বোঝা খুব বেশি হয় এবং সর্বাধিক ড্রাইভিং অবস্থা বজায় রাখার জন্য মোটরটিকে শক্তি সরবরাহ করা চালিয়ে যেতে পারে।যখন দুর্ঘটনাজনিত স্রোত বৃদ্ধি অব্যাহত থাকে, তখন ইস টার্মিনালের ভোল্টেজ 90mV অতিক্রম করে বা তার বেশি হয়ে যায়, JY02A তত্ক্ষণাত সুরক্ষা অবস্থায় প্রবেশ করবে এবং সমস্ত ফলাফল বন্ধ করবে, যখন ভিআর 00 বা পুনরায় চালিত হয় কেবল তখনই সুরক্ষা প্রকাশিত হবে
ওহমের আইন অনুযায়ী সুরক্ষার বর্তমান মান পরিবর্তন করতে আমাদের কেবলমাত্র আর এর মান পরিবর্তন করতে হবে।JY02A বর্তমান সুরক্ষার ক্ষেত্রে খুব নমনীয় (আরও পরে এটি)


কার্যকরী বিবরণ এবং অ্যাপ্লিকেশন বিবেচনা
ক) ওভারলোড সুরক্ষা এবং বর্তমান নমুনা প্রতিরোধের মান নির্বাচন:
JY02A এর তুলনামূলকভাবে সম্পূর্ণ ওভারলোড সুরক্ষা কার্য রয়েছে।JY02A এর ওভারলোড সুরক্ষা এবং বর্তমান অস্বাভাবিক সুরক্ষা কার্য কেবলমাত্র বর্তমান স্যাম্পলিং রোধকের শর্তের অধীনে কার্যকর হবে আর সঠিকভাবে নির্বাচিত হয়েছে।যখন আইজ পিন ভোল্টেজ 0.40mV এ পৌঁছে যায়, তখন ওভারলোডের তদারকি শুরু হয় এবং স্থির বর্তমান অবস্থায় প্রবেশ করে এবং ড্রাইভিংকে স্থির রাখে।এই অবস্থায়, ড্রাইভিং কারেন্ট আর ভিআর পিনের ভোল্টেজের সাথে আর বাড়বে না এবং বোঝা বৃদ্ধির সাথে বাড়বে না।এই রাজ্যে, JY02A মোটরটির জন্য একটি স্থির শক্তি সরবরাহ করা চালিয়ে যাবে এবং মোটরটিকে স্বাভাবিক কর্মক্ষম অবস্থায় রাখবে।যদি ইস পিনের ভোল্টেজ 90 এমভি বা তার বেশি হয়ে যায় তবে সিস্টেমটি সমস্ত আউটপুট 4.5 মাইক্রোসেকেন্ডের মধ্যে বিচার করবে।

নিম্নলিখিত হিসাবে সঠিকভাবে আর মান কীভাবে নির্বাচন করবেন তা এখানে একটি বিশদ উদাহরণ:
আর মান সূত্র: I = 0.04 / আর
আমি: ধ্রুব বর্তমান সেটিং মান, ইউনিট: এ
0.04: হল JY02A এর পিনের ভোল্টেজ মান
আর: বর্তমান সীমাবদ্ধ প্রতিরোধের, ইউনিট: ওহম
উদাহরণস্বরূপ, 3 এ এর ​​অপারেটিং কারেন্ট সহ একটি নিয়ামক, সুরক্ষার জন্য 5A এ ধ্রুবক বর্তমান সেট করুন এবং আই = 0.04 / আর, সূত্রের পরে, আর = 0.04 / যখন স্রোত 5A এ অতিক্রম করে তখন সিস্টেমটি 5A এ রাখে the আমি তাই আর মান = 0.04 / 5 = 0.008 ওহম, সুতরাং বর্তমান স্যাম্পলিং প্রতিরোধকের 8 মিলিওহামের একটি পাওয়ার রোধ ব্যবহার করা উচিত (বর্তমান স্যাম্পলিং রেজিস্টার সাধারণত সিমেন্ট রেজিস্টর এবং ধ্রুবক তার)

খ) লকড রটার সুরক্ষা: JY02A এর স্বয়ংক্রিয় পুনঃসূচনা ফাংশন রয়েছে।চলমান মোটরটি একবার বাহ্যিক শক্তি দ্বারা অবরুদ্ধ হয়ে গেলে, সিস্টেমটি স্বয়ংক্রিয়ভাবে সুরক্ষা এবং পুনরায় আরম্ভ হবে।যদি পুনঃসূচনা 10 বার ব্যর্থ হয় তবে এটি স্বয়ংক্রিয়ভাবে আউটপুট বন্ধ করে দেবে।সুরক্ষাটি সংযোগ বিচ্ছিন্ন করুন বা সুরক্ষা আনলক করতে ভিআর পিনের ভোল্টেজ 0V এ হ্রাস করুন।মোটর পুনরায় চালু করতে ভিআর ভোল্টেজ বাড়ান।

গ) জেড / এফ নরম বিপরীত: JY02A এর 16 তম পিন জেড / এফ হ'ল বিপরীত নিয়ন্ত্রণ পিন।এই পিনটি 5 ভি বা জিএনডি-র সাথে সংযুক্ত থাকতে পারে।JY02A এর নরম বিপরীত ফাংশন রয়েছে।এই ফাংশনটি অনেক অ্যাপ্লিকেশনগুলিতে এমওএসএফইটি এবং মোটরকে সুরক্ষা দেয় এবং নির্ভরযোগ্যতা এবং পরিষেবা জীবনের উন্নতি করে, সুনির্দিষ্ট ক্রিয়াকলাপটি হ'ল যখন মোটরটি এক দিকে ঘুরছে, যখন জেড / এফ ভোল্টেজ স্তর পরিবর্তন হয়, ড্রাইভার প্রথমে আউটপুট থামায়, মোটর বন্ধ হওয়া অবধি অবাধে ঘোরে এবং পরে অন্য দিকে চালানো শুরু করে।


ঘ) এফজি স্পিড সিগন্যাল প্রতিক্রিয়া: জাইওয়াই 2 এ মোটর চালানোর সময় গতির নাড়ি সংকেতও আউটপুট করে।JY02A প্রতিটি পর্বে পরিবর্তিত হয়ে একটি পালস আউটপুট দেবে।উচ্চ-অ্যাপ্লিকেশনগুলিতে এটি পুরোপুরি প্রতিফলিত হয়।সুনির্দিষ্ট গতি নিয়ন্ত্রণের ক্ষেত্রে, যেমন ডিসি ব্রাশহীন ফ্যান, ডিসি ব্রাশলেস পাম্প ইত্যাদি,
গতি সংকেত প্রতিক্রিয়া সহ, এই ফাংশনগুলি অর্জন করা সহজ, যেমন স্থির গতি এবং স্থিতিশীল টর্ক এবং ক্লোজড লুপ নিয়ন্ত্রণ সমাধান প্রয়োজন।


e) টিসি তাপমাত্রা সুরক্ষা বন্দর: JY02A এর একটি বাহ্যিক সংযোগ তাপমাত্রা সুরক্ষা কার্য রয়েছে।অ্যাপ্লিকেশনটি বেশ সহজ, কেবলমাত্র একটি বাহ্যিক এনটিসি এবং একটি প্রতিরোধকের প্রয়োজন, যেখানে এনএসটিসি মোসফেট বা মোটর যেমন পর্যবেক্ষণ করা প্রয়োজন সেখানে এনটিসি রাখতে পারেন।যখন তাপমাত্রা একটি নির্দিষ্ট মানে পৌঁছায়, সিস্টেমটি স্বয়ংক্রিয়ভাবে সুরক্ষিত হবে, সিস্টেমটি তাপমাত্রার পরে সুরক্ষা মানের পরে পুনরায় চালু হবে।এটি এনটিসির পরামিতিগুলির প্রস্তাবিত: 10 কে 3950 কে এর এনটিসি, 10 কে 1% সহ ডিভাইডার রোধকারী, এই প্যারামিটার অনুসারে তাপমাত্রা স্বয়ংক্রিয়ভাবে রক্ষা করবে যখন তাপমাত্রা 100 ডিগ্রি পৌঁছে যায় অবশ্যই, আপনি অন্যান্য মডেলগুলি এনটিসিও প্রতিস্থাপন করতে পারেন বা ডিভাইডার রোধকে অনুযায়ী সামঞ্জস্য করতে পারেন প্রকৃত প্রয়োগ।প্রতিরোধকের মান আপনি যে তাপমাত্রা রক্ষা করতে চান সেটি পৌঁছে যায়।

চ) কিউডি স্টার্ট টর্ক অ্যাডজাস্টমেন্ট: কিউডি টার্মিনালের ভোল্টেজ সামঞ্জস্য করার মাধ্যমে, প্রারম্ভিক টর্কটি সরাসরি পরিবর্তন করা যেতে পারে।ভোল্টেজ সামঞ্জস্যের পরিধি 0V-2.5V, এবং সাধারণ মোটর শুরুর টর্কের ভোল্টেজ 0V - 0.8V এর মধ্যে থাকে (প্রারম্ভিক টর্কটি এর চেয়ে বৃহত্তর নয়)

সারসংক্ষেপ:
ডিসি ব্রাশলেস হললেস মোটর ড্রাইভারকে প্রভাবিত করার অনেক কারণ রয়েছে যেমন ওয়ার্কিং ভোল্টেজ, গতি, পরিবহনের কোণ, লোড, আনডাক্ট্যান্স, ব্যাক ইএমএফ, স্টার্ট লোড ইত্যাদি etc. যা ডিসি ব্রাশহীন মোটর ড্রাইভের কার্যকারিতাকে প্রভাবিত করবে।মোটরটির ড্রাইভিং এফেক্ট, তাই নিখুঁত উচ্চ দক্ষতা, স্থিতিশীল ডিসি ব্রাশহীন সংবেদনহীন মোটর চালক তৈরি করার জন্য আরও পরীক্ষার প্রয়োজন হয়।

ঘোষণা:

ডিসি ব্রাশলেস সেন্সরবিহীন মোটর চালকের কর্মক্ষমতা উন্নত করতে, আয়তন হ্রাস করতে, উত্পাদন ও ব্যয় ব্যয় হ্রাস করতে, জাইওয়াই 2 এ আমাদের দ্বিতীয় ডিসি ব্রাশলেস সংবেদনহীন মোটর ড্রাইভার আইসি, যাতে বাহ্যিক তুলনামূলক প্রয়োজন হয় না।JY02A ডিসি ব্রাশলেস সেন্সরবিহীন মোটর ড্রাইভারের সমস্ত সার্কিট (পাওয়ার উপাদানগুলি বাদ দিয়ে) একীভূত করে।আমাদের গ্রাহকদের আরও ভাল পরিষেবা দেওয়ার জন্য, আমরা রেফারেন্সের জন্য তিনটি JY02 টিপিকাল অ্যাপ্লিকেশন সার্কিট সরবরাহ করি।আমরা বাজারের অ্যাপ্লিকেশন অনুসারে এর কার্য সম্পাদন অব্যাহত রাখব,, প্রকৃত আইসি ফাংশন এই নিবন্ধের প্রবর্তন থেকে কিছুটা আলাদা হতে পারে, যদি অ্যাপ্লিকেশনটিতে আপনার কোনও সমস্যা থাকে তবে আপনি সর্বশেষ তথ্যের জন্য আমাদের সাথে যোগাযোগ করতে পারেন।


এখানে উল্লেখযোগ্য অ্যাপ্লিকেশন স্কিম্যাটিক্স এবং রেফারেন্সের জন্য পণ্যের ফটোগুলি এখানে রয়েছে।এই স্কিমেটিকগুলি সমস্ত ভর উত্পাদনের জন্য বৈধতাযুক্ত এবং সম্পর্কিত শারীরিক পণ্যগুলি শেখার গবেষণা সরবরাহ করে।এই তিনটি সাধারণ অ্যাপ্লিকেশন স্কিম্যাটিক্স মূলত বেশিরভাগ অ্যাপ্লিকেশনকে কভার করে।

JY02A ছোট পাওয়ার ডিসি ব্রাশহীন হললেস মোটর ড্রাইভ অ্যাপ্লিকেশন স্কিম্যাটিক
ওয়ার্কিং ভোল্টেজ: 7.5V ---- 28V সর্বোচ্চ চলমান চলমান: 3A সর্বোচ্চ শক্তি আউটপুট: 30W

ছোট পাওয়ার ডিসি ব্রাশহীন সংবেদক মোটর ড্রাইভার পণ্য ছবির

আকার: এল 45 মিমি * ডাব্লু: 32 মিমি * এইচ 12 মিমি

JY02A মাঝারি আকারের পাওয়ার ডিসি ব্রাশহীন হললেস মোটর ড্রাইভ অ্যাপ্লিকেশন স্কিম্যাটিক
ওয়ার্কিং ভোল্টেজ: 12 ভি ---- 36 ভি সর্বোচ্চ চলমান চলমান: 16 এ সর্বাধিক পাওয়ার আউটপুট: 500W (এমওএস: TO220)

মাঝারি আকারের পাওয়ার ডিসি ব্রাশহীন সংবেদক মোটর ড্রাইভার পণ্য ফটো
আকার: এল 63 মিমি * ডাব্লু: 42.5 মিমি * এইচ 12 মিমি
JY02A উচ্চ ভোল্টেজ ডিসি ব্রাশহীন হললেস মোটর ড্রাইভ অ্যাপ্লিকেশন স্কিম্যাটিক
ওয়ার্কিং ভোল্টেজ: 80V ---- 265VAC সর্বাধিক চলমান কাজ: 1 এ সর্বোচ্চ পাওয়ার আউটপুট: 150W

হাই ভোল্টেজ ডিসি ব্রাশহীন সংবেদক মোটর ড্রাইভার পণ্য ছবির
আকার: এল 77 মিমি * ডাব্লু: 60 মিমি * এইচ 32 মিমি



JY02A ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন



ব্লকিং সুরক্ষা JY02A সংবেদনহীন ব্রাশলেস ডিসি মোটর চালক আইসি 2JY02A_V2_20180530-ইংরাজী.পিডিএফ
