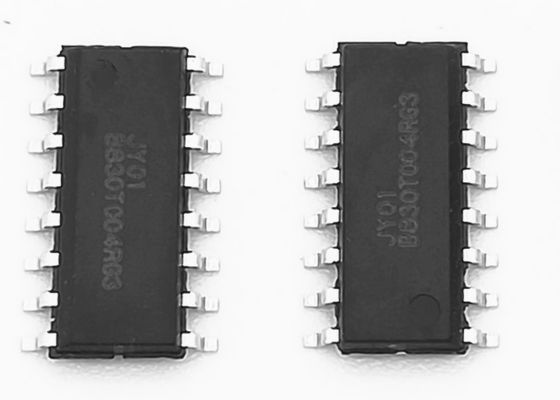

JY01A SPWM মোড হল সেন্সর বিএলডিসি মোটর ড্রাইভার আইসি

হল সেন্সর বিএলডিসি মোটর বা সেন্সরবিহীন বিএলডিসি মোটরের জন্য জাইওয়াই 011 ফেজ ব্রাশলেস ডিসি মোটর ড্রাইভার আইসি

JY01 বৈশিষ্ট্য

জেওয়াই 011 ব্রাশলেস ডিসি মোটর ড্রাইভারের জন্য বিশেষ ডিজাইন করা কন্ট্রোল আইসি, হল সেন্সর বিএলডিসি মোটর বা সেন্সরবিহীন বিএলডিসি মোটর প্রয়োগ করা, এটি প্রয়োগ করা সহজ, পেরিফেরাল সার্কিট সহজ, কম ব্যয়, এসপিডব্লিউএম ড্রাইভ মোডউইথ কম শব্দ, উচ্চ দক্ষতা, স্থিতিশীল মানের এবং পেশাদার প্রযুক্তিগত সমর্থন, JY01 দ্রুত অনেক ইলেকট্রনিক ইঞ্জিনিয়ার দ্বারা অনুমোদিত হয়েছে।

JY01 অ্যাপ্লিকেশন
ব্রাশহীন ডিসি ফ্যান, ব্রাশহীন ডিসি পাম্প, লন মাওয়ার, স্কুটার, ভারসাম্যযুক্ত গাড়ি, রোবট, বৈজ্ঞানিক যন্ত্রপাতি এবং সরঞ্জাম, অটো জ্বালানী পাম্প, বৈদ্যুতিক উইন্ডোজ, বৈদ্যুতিন আসন সমন্বয়, এয়ার কন্ডিশনার ফ্যান, বৈদ্যুতিক রিয়ারভিউ মিরর অ্যাডজাস্টমেন্ট যেমন হোম অ্যাপ্লায়েন্সেস ভ্যাকুয়াম ক্লিনার, এয়ার কন্ডিশনার, নদীর গভীরতানির্ণয় সরঞ্জাম, উচ্চ-প্রান্তের বাচ্চাদের খেলনা, মডেল বিমান, মডেল গাড়ি, মডেল ইত্যাদি;এটি হ্যান্ডহেল্ড সরঞ্জামগুলিতে যেমন গ্রাইন্ডিং মেশিন, হ্যান্ড ড্রিল, খোদাইয়ের মেশিন, বৈদ্যুতিক স্ক্রু ড্রাইভারগুলি ইত্যাদিতেও ব্যাপকভাবে ব্যবহৃত হয়েছে


2: বৈশিষ্ট্য

ওয়ার্কিং ভোল্টেজ: 4.5 ভি -5.5 ভি।

কাজের তাপমাত্রা: -40-85 ℃
ড্রাইভ মোড: SPWM
দৌল ড্রাইভ মোড: হল সেন্সর বা সংবেদনহীন সহ
অভিযোজিত মোটর: কোনও হল মোটর / হল মোটর নেই।
স্টিয়ারিং নিয়ন্ত্রণ: ইতিবাচক / নেতিবাচক
নরম বিপরীত: হ্যাঁ
গতি সংকেত: হ্যাঁ
ওভারলোড সুরক্ষা: হ্যাঁ
বর্তমান বন্ধ লুপ: হ্যাঁ
অবিচ্ছিন্ন বর্তমান ড্রাইভ: হ্যাঁ
ব্লকিং সুরক্ষা: হ্যাঁ
নরম শুরু: হ্যাঁ
বিশেষ প্রযুক্তি: জেওয়াইকেজে পূর্ণ শর্তের সুরক্ষা সূচনা কার্য
গতি সামঞ্জস্য: রৈখিক
সফট শুরুর সময়কাল: 1 এস, 3 এস, 10 এস .চ্ছিক

SOP16 প্যাকেজিং

JY01 মিডিয়াম পাওয়ার হল এবং সেন্সরলেস ব্রাশহীন কন্ট্রোলার বোর্ডের সমন্বয়ে গঠিত, 6 পিসি টু -220 প্যাকড উচ্চ-পাওয়ার মোসফেট পিসিবি এর পিছনে লাগানো হয়েছে, ভিসিসি কন্ট্রোল বোর্ড ভোল্টেজের সীমা সর্বাধিক 20A অবধি (আরও উপযুক্ত হিটসিন সার্কিট) ডিসি ব্রাশহীন মোটর, ব্রাশহীন ডিসি মোটর পাম্প, স্কুটার মোটর, হ্যান্ডহেল্ড ডিভাইস ইত্যাদির মতো সফলভাবে ব্যবহার করা হয়েছে

এন + এন কাঠামোর অ্যাপ্লিকেশনগুলি উচ্চ ভোল্টেজ এবং স্রোতের প্রয়োজনীয়তা অর্জন করতে পারে, তাই এটি অনেকগুলি ডিসি ব্রাশহীন মোটর নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়
উচ্চতর ভোল্টেজ বা উচ্চতর চলমান চলমান।এই সার্কিটটি পরিপক্ক সার্কিট।উচ্চ স্থিতিশীলতার কারণে সার্কিট, সহজ উত্পাদন এবং ব্যয় কম এবং মডুলার উত্পাদনের জন্য সুবিধাজনক হতে পারে।


হল বা সেন্সরলেস ব্রাশহীন ডিসি মোটরের জন্য জাইওয়াই 011 1 কন্ট্রোল আইসি সংহত করা হয়েছে, এটি ব্যবহারে প্রয়োগ করা খুব সহজ করে তোলে, দয়া করে সার্কিট ডিজাইন এবং প্রয়োগের আগে মনোযোগ দিন।

1: হল সেন্সর মোটর ড্রাইভারের জন্য জেওয়াই 01, পিন 1 টি ভিসিতে সংযুক্ত করুন বা পাওয়ার চলাকালীন 5 ভি সংযোগ করুন, জাইওয়াই 01 হলের পথ হিসাবে চালিত হবে।

2: সেন্সরলেস মোটর ড্রাইভারের জন্য জাইওয়াই 01, পিন 1 তে 0.1V -4V অফার করুন, জাইওয়াই 01 সেন্সরলেস উপায় হিসাবে চালিত করবে।

পিন 1 হ'ল মাল্টি-ফাংশন পিন, তিনটি অপারেশনাল স্টেট রয়েছে:

1: JY01 অ্যাপ্লিকেশন সেটিংসে যখন পাওয়ার চালু থাকে।
2: এই পিনটি হল উপায়ে একটি নিয়ন্ত্রণ পিন, উচ্চ-স্তরের ভোল্টেজটি স্বাভাবিক ড্রাইভ, নিম্ন-স্তরের ভোল্টেজ
নিষিদ্ধ-ড্রাইভ (কোনও আউটপুট নেই)
3: এই পিনটি সেন্সরলেস উপায়, ভোল্টেজের পরিসীমা: 0.1V-2V এর অধীনে স্টার্ট টর্ক অ্যাডজাস্টমেন্ট পিন।
নকশা করার আগে দয়া করে JY01 এর আবেদনের স্থিতিটি নিশ্চিত করুন।

ক) টর্কের সেটিং শুরু করুন: সেনসলেস মোটর শুরু করার জন্য, স্টার্ট টর্ক সেটিংটি গুরুত্বপূর্ণ
স্টার্ট টর্ক মোটর পারফরম্যান্সের সাথে সম্পর্কিত।মোটরটি শুরু হবে না যদি শুরু করা শক্ত হয়
স্টার্ট টর্কটি ছোট, স্টার্ট টর্ক খুব বেশি হলে মোটরটি কাঁপবে বা বিপরীত হবে।
মোটর লোড অনুযায়ী প্রাথমিক অ্যাপ্লিকেশন ডিবাগিং, নিম্নলিখিত পদক্ষেপগুলি অনুসরণ করুন:
i. সংযোগ করুন 20 কে পেনটিওমিটার 0 ভি এবং 5 ভি, মধ্য পিনটি JY01 আইসি আই পিনের সাথে সংযুক্ত।
ii. পাওয়ারটি চালু হলে পেন্টিওমিটারকে 0 V (স্টার্ট টর্ক 0) এ সামঞ্জস্য করুন।
iii। 0V থেকে 5V থেকে ভিআর পিনের ইনপুট স্পিড নিয়ন্ত্রণ সংকেত, এবং মোটর স্টার্ট পরীক্ষা করুন বা না
iv.If মোটরটি শুরু করতে বা অস্বাভাবিক শুরু করতে না পারলে, সম্ভাব্য মানকে 0.1 V এর সাথে যুক্ত করতে পারে
পুনরুদ্ধার পদক্ষেপ iii, মোটর এখনও চালু না হলে, তারপর পেন্টিয়োমিটারের 0.2V / 0.3V / 0.4V যুক্ত করুন এবং
মোটর শুরু না হওয়া পর্যন্ত ধাপ iii পুনরাবৃত্তি করুন।
v.If মোটরটি যখন শুরু হওয়ার সাথে সাথে বিপরীত হয়, তার অর্থ স্টার্ট টর্কটি বেশি, এটি স্টার্ট হ্রাস করা উচিত
স্বাভাবিক শুরু করার জন্য টর্ক, অন্যথায় দীর্ঘ সময় বিপরীতকরণ মোটর এবং মোসফেটকে ক্ষতিগ্রস্থ করবে।
খ) ওভারলোড সুরক্ষা এবং বর্তমানের নমুনা প্রতিরোধের সেটিং: JY01 এর নিখুঁত ওভারলোড রয়েছে
সুরক্ষা ফাংশন, এতে ওভারলোড সুরক্ষা এবং অস্বাভাবিক বর্তমান সুরক্ষা ফাংশন রয়েছে
যখন বর্তমান স্যাম্পলিং প্রতিরোধকের মান R সঠিক সেট হয়।যখন পিনের ভোল্টেজ দেখা হয়
0.1 ভি, ওভারলোড নিরীক্ষণ শুরু হবে এবং কনস্ট্যান্ট বর্তমান অবস্থায় ফিরে যাবে, ড্রাইভ কারেন্টটি চলবে না
পরিবর্তন, ভিআর ভোল্টেজ বেশি বা কম হওয়া এবং বোঝা আরও বড় হওয়া বা হওয়া উচিত
কম.এই অবস্থায়, JY01 মোটরকে ধ্রুবক ড্রাইভ শক্তি সরবরাহ করে offeringযদি পিন ভোল্টেজ হয়
0.2V বা তারও বেশি সংখ্যক সাথে মিলিত হন, সুরক্ষাটি 4.5 in এর মধ্যে সক্রিয় হবে।
আর মান নির্বাচন পদ্ধতি
আর মান সূত্র I = 0.1 / R
আমি: ধ্রুবক বর্তমানের মান (ইউনিট: অ্যাম্প)
0.1: JY01 হল পিনের ভোল্টেজ
আর: বর্তমান সীমা প্রতিরোধের (ইউনিট: ওহম)
উদাহরণস্বরূপ: বর্তমানের বর্তমান: 3 এ, যখন বর্তমান রয়েছে তখন সুরক্ষা ধ্রুবক বর্তমান 5A এ সেট করুন
5 এ বা তারও বেশি সংখ্যক সাথে মিলিত হওয়ার পরে প্রোগ্রামটি সূত্র অনুযায়ী 5A.so এ বর্তমান রাখবে
আমি = 0.1 / আর, আর = 0.1 / 5 = 0.02 ওহম, সুতরাং ওভারলোড সুরক্ষা এবং বর্তমানের নমুনা শক্তি রোধ
20 mOhm হওয়া উচিত
গ) ব্লকিং সুরক্ষা: ব্লকিং সুরক্ষা সক্রিয় হবে এবং মোটর না হলে আউটপুট বন্ধ করবে
3 সেকেন্ডের মধ্যে স্বাভাবিক শুরু করুন, সুরক্ষা ছেড়ে দিতে ভিআর ভোল্টেজকে 0 এ কমিয়ে দিন, ভিআর ভোল্টেজ বাড়ান
মোটর পুনরায় চালু করতে।
