পণ্যের বিবরণ:
|
কার্যকরী ভোল্টেজ: | 4.5 ভি -5.5 ভি। | কাজ তাপমাত্রা: | -55-125 ℃ |
---|---|---|---|
চালানোর ধরণ: | এসপিডাব্লুএম | অভিযোজিত মোটর: | সংবেদনহীন মোটর |
গতি সংকেত: | হ্যাঁ | অতিরিক্ত ধারন রোধ: | হ্যাঁ |
লক্ষণীয় করা: | স্পিড কন্ট্রোল মাইক্রোকন্ট্রোলার আইসি,ব্রাশলেস মোটর মাইক্রোকন্ট্রোলার আইসি,12 ভোল্ট ডিসি মোটর স্পিড কন্ট্রোলার |

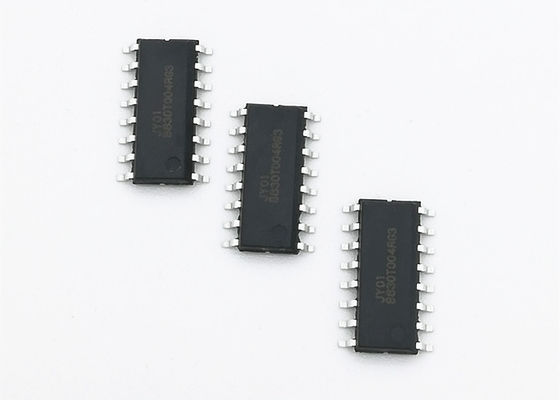

JY02A সেন্সরবিহীন ব্রাশহীন ডিসি মোটর নিয়ামক আইসি
JY02A সেন্সরবিহীন ব্রাশহীন ডিসি মোটর, সাধারণ পেরিফেরিয়াল সার্কিট, নিখুঁত ফাংশন, কমপ্যাক্ট আকার, সাধারণ ডিবাগিং (প্রায় কোনও ডিবাগিং নয়), উচ্চ ড্রাইভ দক্ষতা, নমনীয় অ্যাপ্লিকেশন, ব্যাপকভাবে প্রয়োগ ইত্যাদির জন্য ASIC is
JY02A একটি খাঁটি হার্ডওয়্যার অ্যাপ্লিকেশন আইসি, যা প্রোগ্রাম লেখার সমস্যা সমাধান করে।JY02A অভ্যন্তরীণভাবে বিভিন্ন সংবেদকবিহীন ব্রাশহীন ডিসি মোটর ড্রাইভ নিয়ন্ত্রণ সার্কিটগুলিকে দৃif় করে তোলে যেমন অ্যাডাপিটিভ স্টার্ট সার্কিট, পাওয়ার ক্ষতিপূরণ সার্কিট, কিউ মান সংশোধন সার্কিট, পাওয়ার ফ্যাক্টর সংশোধন, পর্যায় সনাক্তকরণ সার্কিট, দ্বিদ্বিপার্শনাল অপারেশন ডিকোডিং সার্কিট, লকড রটার সুরক্ষা সার্কিট, ব্যাক ইলেক্ট্রোমোটেভ ফোর্স সনাক্তকরণ সার্কিট, কারেন্ট ডিটেকশন এবং কন্ট্রোল সার্কিট, ভোল্টেজ সনাক্তকরণ এবং সুরক্ষা সার্কিট ইত্যাদি, খুব কম পরিমাণে বাহ্যিক উপাদান সমন্বয় করার পরে, বিভিন্ন সংবেদকবিহীন ব্রাশহীন ডিসি মোটর চালনা করতে পারে, জাইওয়াই 2 এ-এর একটি নির্দিষ্ট লোড-প্রারম্ভিক ক্ষমতা রয়েছে, যা বেশিরভাগ ক্ষেত্রে অত্যন্ত গুরুত্বপূর্ণ অ্যাপ্লিকেশন।
JY02A "ওয়াই" এবং "ত্রিভুজ" সংযোগের সাথে থ্রি-ফেজ ডিসি ব্রাশহীন মোটরে প্রয়োগ করা যেতে পারে।
অ্যাপ্লিকেশন: ঝাড়ু রোবট, স্বয়ংচালিত জল পাম্প, প্রাচীর-স্তব্ধ বয়লার সংবহন পাম্প, হোম বুস্টার পাম্প, অক্সিজেন জেনারেটর, বিভিন্ন পাখা / ব্লোয়ার্স, বৈদ্যুতিক স্ক্রু ড্রাইভার, বৈদ্যুতিক পর্দা, স্বয়ংক্রিয় দরজা, জলবাহী তেল পাম্প, উচ্চ চাপ বায়ু পাম্প, স্বয়ংচালিত শীতাতপ নিয়ন্ত্রণ সংকোচকারী , ডিসি ব্রাশহীন সংকোচকারী, এজিভি ট্রলি, বিভিন্ন লিনিয়ার এবং লুপ লজিস্টিক বাছাইয়ের সরঞ্জাম, লন মাওয়ার, স্প্রেয়ার, আন্ডারওয়াটার প্রোপেলার ইত্যাদি
কার্যকরী বৈশিষ্ট্য:
☆ কার্যকরী ভোল্টেজ: 4.5 ভি -5.5 ভি ☆ কার্যকারী তাপমাত্রা: -55-125 ℃ ℃
☆ ড্রাইভ মোড: SPWM ☆ অভিযোজিত মোটর: সেন্সরলেস বিএলডিসি মোটর
Ire দিকনির্দেশনা নিয়ন্ত্রণ: CW / CCW ☆ নরম বিপরীত: হ্যাঁ
Ed গতি সংকেত: হ্যাঁ ☆ ওভারলোড সুরক্ষা: হ্যাঁ
☆ বর্তমান বন্ধ লুপ: হ্যাঁ ant নিয়মিত বর্তমান ড্রাইভ: হ্যাঁ
Protection ব্লকিং সুরক্ষা: হ্যাঁ tor টর্কের নিয়ন্ত্রণ শুরু হচ্ছে: হ্যাঁ
☆ সফট স্টার্টিং: হ্যাঁ ☆ বিশেষ প্রযুক্তি: জাইওয়েকেজে সম্পূর্ণ শর্তের সুরক্ষা শুরু করুন
Ed গতি সামঞ্জস্য: রৈখিক ☆ EAI স্ব-অভিযোজন ফাংশন
JY02A ড্রাইভ মোড এবং পরামিতি:
1: ইউএইচ / ভিএইচ / ডাব্লুএইচ ফেজ শীর্ষ ড্রাইভ পিডব্লিউএম আউটপুট, ইউএল / ভিএল / ডাব্লুএল পর্বের নীচে ড্রাইভ যাতায়াত সংকেত
আউটপুট, এই ড্রাইভ মোডটি বিশেষত হার্ডওয়্যারগুলির ব্যয় হ্রাস করার একটি অর্থনৈতিক উপায়
উচ্চ ভোল্টেজ এবং উচ্চ শক্তি মোটর ড্রাইভারদের প্রয়োগ।শীর্ষ ড্রাইভ PWM আউটপুট মোড হয়
ডাউন ড্রাইভ পিডব্লিউএম আউটপুট মোডের চেয়ে আরও সহজ সার্কিট এবং উচ্চতর স্থায়িত্ব।
2: JY02A এর পিডব্লিউএম ফ্রিকোয়েন্সি 13KHz, যা কেবল বিস্তৃত বিবেচনায় নেয় না
দক্ষতা এবং গোলমাল অনুপাত, কিন্তু শক্তি বৃদ্ধি এবং শক্তি খরচ হ্রাস
ড্রাইভিং সার্কিটের।মোটরের টর্কটি একই হিসাবে 20KHz এর চেয়ে বেশি
বিদ্যুৎ সরবরাহ
JY02A এর নাড়ি
দয়া করে নোট করুন যে বিএলডিসি মোটর চলার সময় JY02A আউটপুট একটি ডাল সংকেত
প্রতিটি সময় পর্ব।এর অর্থ হল মোটরটি যখন বৃত্তাকার হয়ে যায় তখন JY02A এর একটি নাড়ি তৈরি করে না।জন্য
নীচের স্কিম্যাটিক ডায়াগ্রাম হিসাবে উদাহরণ: এটি একটি অভ্যন্তরীণ রটার, 2 জোড়া মেরু মোটর, এর অর্থ
মোটরের প্রতিটি রাউন্ডের জন্য 6 বারের জন্য চলাফেরা করার পর্যায়ে প্রয়োজন, সুতরাং JY02A প্রতিটি 6 টি ডাল আউটপুট দেয়
মোটর বৃত্তাকার
JY02A ব্যবহারকারী ম্যানুয়াল ডাউনলোড করুন
