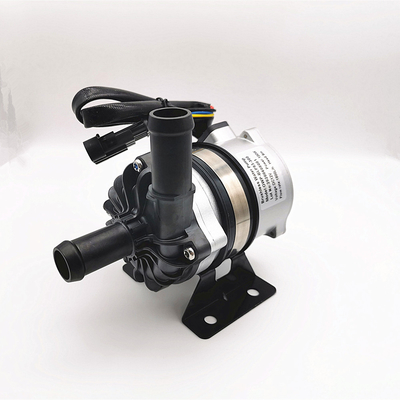

ফ্লুরিনার্ট লিকুইড গ্লাইকল সার্কুলেশন এবং ইন্ডাস্ট্রিয়াল কুলিং ইকুইপমেন্টের জন্য 24V DC ইলেক্ট্রনিক ওয়াটার পাম্প

হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন এবং জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সঞ্চালন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

বেক্সট্রিম শেল OWP-BL93-200 250 সিরিজ ব্রাশবিহীন ডিসি ওয়াটার পাম্প

বুস্টিং/সঞ্চালন/ভেরিয়েবল-ফ্রিকোয়েন্সি/লো-আওয়াজ/শিল্ড পাম্প/PWM কন্ট্রোল/ফল্ট ফিডব্যাক

প্রযুক্তিগত তথ্য পান দয়া করে এখানে ক্লিক করুন

■ কর্মক্ষমতা পরামিতি

■ বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (নিচে দেখানো হয়েছে)

■ মডেল স্পেসিফিকেশন

OWP-BL93-200-(20mm)
OWP-BL93-250-(25 মিমি)

■ বৈশিষ্ট্য

• কেন্দ্রাতিগ পাম্প
• চৌম্বক শক্তি সংক্রমণ (ঢাল পাম্প গঠন)
• উচ্চ দক্ষতা ব্রাশবিহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।
• বিস্তৃত পরিসর অপারেটিং তাপমাত্রা সঙ্গে
• ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে
• বিপরীত প্রান্তিকতা সুরক্ষা
• শুষ্ক চলমান সুরক্ষা
• ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা
• ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

■তাপমাত্রার পরামিতি

মাঝারি তরল তাপমাত্রা: -40°F থেকে +85°F (-40°F থেকে +185°F)
কাজের পরিবেষ্টিত তাপমাত্রা: -40℃ থেকে +85℃ (-40°F থেকে +185°F) আর্দ্রতা ≤90%
স্টোরেজ তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° ফারেনহাইট থেকে +158 ° ফারেনহাইট) (100 ℃ পর্যন্ত, তবে এটি পরিষেবার জীবনকে ছোট করবে)

■ভোল্টেজ পরিসীমা

কার্যকর পরিসীমা 18V - 30V
যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণ পরিবেষ্টনের সংস্পর্শে আসতে পারে না।
মাঝারি তরল: বিশুদ্ধ জল, তরল মিশ্রণ (60% গ্লাইকলের নীচে জল)

■সিস্টেম চাপ

-0.2 থেকে 2.5 বার ( 100℃ (212° ফা)
রেট করা ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সংশ্লিষ্ট অংশ)

পাম্প হেড হাউজিং: PPS+GF
ইম্পেলার: PPS+GF
শিল্ড গহ্বর: PPS+GF
খাদ হাতা: কার্বন রজন যৌগিক উপকরণ
খাদ: স্টেইনলেস স্টীল খাদ
চুম্বক হাউজিং: নাইলন প্লাস্টিকের ক্যাপসুলেশন
সীল রিং: EPDM


■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং ইলেক্ট্রোম্যাগনেট: নাইলন প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশবিহীন মোটর
মোটর তারের ফ্রেম: PPA GF
পাম্প হাউজিং: ডাই-কাস্টিং অ্যালুমিনিয়াম কেস স্যান্ডব্লাস্টিং এবং ইমপ্রেগনেশন ট্রিটমেন্ট সহ
বন্ধনী: পাউডার আবরণ সঙ্গে ইস্পাত
বন্ধনী হুপ: US 304 স্টেইনলেস স্টীল+ স্যাঁতসেঁতে রাবার রিং
IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)
সংযোগকারী মডেল: AMP282106-1 (মিলানো প্লাগ AMP282088-1)
অগ্রভাগের ব্যাস: 22.4 মিমি (অভ্যন্তরীণ ব্যাস: 16 মিমি)

■মাউন্ট করার নির্দেশনা

OWP-BL93-200 সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যা আগে থেকে ভর্তি করা প্রয়োজন,
ইম্পেলার সর্বদা তরলে নিমজ্জিত হয় তা নিশ্চিত করার জন্য সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্প, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-ভরা হয়।
1: পাম্প ড্রাই-চালিত হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য ড্রাই-চলতে পারে (30 সেকেন্ড শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), ড্রাই রানিং শব্দ করবে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়াবে।
2: পাম্প খাঁড়ি সংযোগকারী প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, পাইপলাইনের মাধ্যমে বাইরের বায়ু সহজে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে , এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে.
3: পাম্প ইনলেট দিক থেকে দেখা যায়, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।
4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করা হলে, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।
5: শুষ্ক-চলমান এড়াতে (ইমপেলারে বাতাস আটকে যায়), জলের পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইমপেলারের উপরের দিকে হওয়া উচিত।
6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমিতে কনুই নেই) যাতে বাতাস সহজে নিঃসৃত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম ব্যবহার করা উচিত নয়
কনুই .
7: তরল মাধ্যম হিসাবে বড় শস্যের অপরিষ্কার তরল সহ সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।

মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--85℃, তিন-উপাদানের কাছাকাছি এড়াতে চেষ্টা করা উচিত
ইনস্টলেশনের সময় অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিন, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন।
2. পানির পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জলের স্তরের কাছাকাছি হওয়া উচিত, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।
3. ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক
4. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক এড়িয়ে চলুন

■ বাহ্যিক মাত্রা
