2400L/H 24 V 240W BLDC মোটর ওয়াটার পাম্প যানবাহন শীতল সার্কুলেশন সিস্টেমের জন্য

বুম্পিং/সার্কুলেশন/ভেরিয়েবল ফ্রিকোয়েন্সি/নিম্ন গোলমাল/সেন্ট্রিফুগাল পাম্প পিডব্লিউএম নিয়ন্ত্রণ/ফ্যাল্ট ডায়াগনসিস

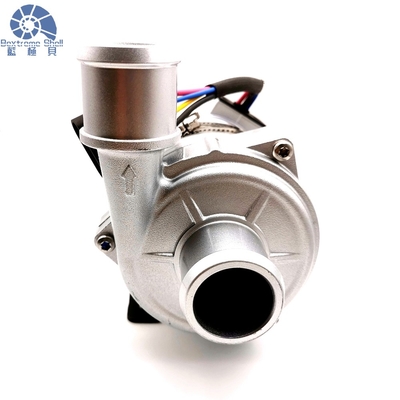

Bextreme শেল OWP-BL43-408T সিরিজ ব্রাশহীন ডিসি জল পাম্প

অটোমোটিভ ওয়াটার পাম্প OWP-BL43-408T। এই দক্ষ পাম্পটি 240W এর একটি শক্তির সাথে 18-32V (24V) এর ইনপুট ভোল্টেজ পরিসরে কাজ করে। 17M এর নামমাত্র মাথা এবং 2400 L / H এর প্রবাহের হারের সাথে,এই সেন্ট্রিফুগাল পাম্প সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে. এটি বিভিন্ন সুবিধাজনক বৈশিষ্ট্য যেমন শুকনো চলমান সুরক্ষা, জলরোধী ক্ষমতা (আইপি 68 রেটিং) এবং কম শক্তি খরচ দিয়ে সজ্জিত। শান্ত অপারেশনের জন্য গোলমালের মাত্রা 61dB এর নীচে.এছাড়াও এটি PWM সিগন্যাল গতি নিয়ন্ত্রণ, ধ্রুবক প্রবাহ নিয়ন্ত্রণ, এবং ডায়াগনস্টিক সিগন্যাল আউটপুট প্রদান করে।ওভার তাপমাত্রা সুরক্ষা, OWP-BL43-408T জল পাম্প স্থায়িত্ব এবং নির্ভরযোগ্যতা গ্যারান্টি।

■প্রয়োগ

হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সার্কুলেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

কমপ্যাক্ট কাঠামো, ছোট আকার, সহজ ইনস্টলেশন এবং উচ্চ দক্ষতার সাথে এই ইলেকট্রনিক ওয়াটার পাম্পটি এক-পর্যায়ের সেন্ট্রিফুগাল জল পাম্প।জল পাম্পের শরীর উচ্চ মানের ডাই কাস্ট অ্যালুমিনিয়াম খাদ থেকে নির্মিত হয়.বিএলডিসি মোটর আমাদের পাম্পগুলিকে রক্ষণাবেক্ষণ ছাড়াই অবিচ্ছিন্নভাবে কাজ করার অনুমতি দেয় এবং এর উচ্চমানের দীর্ঘ সেবা জীবন এবং কম রক্ষণাবেক্ষণের জন্য আমাদের গ্রাহকদের দ্বারা বিশ্বাসযোগ্য।

■ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং রটারঃ পিপিএস প্লাস্টিকের ক্যাপসুলার চুম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটরঃ ব্রাশহীন ডিসি মোটর

মোটর তারের কাঠামোঃ পিপিএ জিএফ

পাম্প হাউজিংঃ ধূলিকণা এবং অ্যানোডাইজিং + পিই পাউডার লেপ সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস।

ক্রেটঃ স্টিল

ব্র্যাকেট হুইপঃ US 304 স্টেইনলেস স্টীল

IP68 রেটিং (en60529) এর উপর ভিত্তি করে জলরোধী

সংযোগকারী মডেলঃ AMP282106-1 (সমন্বিত প্লাগ AMP282088-1)

ডোজেল ব্যাসঃ 38mm (1.5 ইঞ্চি)

■বৈশিষ্ট্য

ডায়াগনস্টিক সিগন্যাল আউটপুট

ধ্রুবক প্রবাহ নিয়ন্ত্রণ সহ

বিপরীত মেরুতা সুরক্ষা

শুকনো চলমান সুরক্ষা

ওভার ভোল্টেজ, ওভার বর্তমান সুরক্ষা

অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা সুরক্ষা

সেন্ট্রিফুগাল পাম্প

চৌম্বকীয় শক্তি সংক্রমণ

উচ্চ দক্ষতা ব্রাশহীন ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

বিস্তৃত অপারেটিং তাপমাত্রার সাথে

পিডব্লিউএম সিগন্যালের গতি নিয়ন্ত্রণ

■প্রযুক্তিগত বর্ণনা (তরল সঙ্গে যোগাযোগের সাথে সম্পর্কিত অংশ)

পাম্প হেড হাউজিং: ডাই কাস্টিং অ্যালুমিনিয়াম খাদ

ইম্পেলার: পিপিএস+জিএফ

ঢাল গহ্বরঃ পিপিএস+জিএফ

শ্যাফ্ট হোলঃ কার্বোরন্ডাম কম্পোজিট উপাদান

শ্যাফ্টঃ স্টেইনলেস স্টীল ((3CR14) শ্যাফ্ট

ম্যাগনেট হাউজিংঃ পিপিএস প্লাস্টিকের ক্যাপসুল

সিলিং রিংঃ ইপিডিএম

ইএমসিঃ গ্রেড ৩

গোলমালঃ≤61dB

■পারফরম্যান্স প্যারামিটার

■পিডব্লিউএম বৈশিষ্ট্য

প্রস্তাবিত তারের আকার (৩% ভোল্টেজ ড্রপ উপর ভিত্তি করে)

* তারের দৈর্ঘ্য মানে পাম্প থেকে ব্যাটারি পর্যন্ত দূরত্ব

■বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (নীচে দেখানো হয়েছে)

■ তাপমাত্রা পরামিতি

মাঝারি তরল তাপমাত্রাঃ -40°C থেকে +85°C (-40°F থেকে +185°F)

কাজের পরিবেশে তাপমাত্রাঃ -40°C থেকে +120°C (-40°F থেকে +248°F)

সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C (-40°F থেকে +158°F)

(১০০ ডিগ্রি সেলসিয়াস পর্যন্ত, কিন্তু এটি ব্যবহারের সময় কমিয়ে দেবে)

মাঝারি তরলঃ তরল মিশ্রণ (৬০% এর নিচে গ্লাইকোলযুক্ত পানি)

■ সিস্টেমের চাপ

-০.২ থেকে ২.৫ বার (১০০°সি)

নামমাত্র ভোল্টেজ এবং 36 °C ((86 °F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টা বেশি।

■ ভোল্টেজ পরিসীমা

নামমাত্র 24V জল পাম্প, 18V থেকে 32V এর মধ্যে কাজযোগ্য পরিসীমা

যদিও মোটরটি একটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে,পাম্পটি বায়ুমণ্ডলীয় তাপীয় বিকিরণের সংস্পর্শে আসতে পারে না.

■ মাউন্ট করার নির্দেশাবলী

OWP-BL43-408T সিরিজের পাম্পগুলি সেন্ট্রিফুগাল পাম্প যা প্রাক-ভরাট প্রয়োজন,

পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয়েছে যাতে নিশ্চিত হয় যে চালকটি সর্বদা তরলটিতে নিমজ্জিত থাকে, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-পূর্ণ হয়।

1: এই ইলেকট্রিক ওয়াটার পাম্পটি শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো চলমান হতে পারে (15 মিনিটের শুকনো চলমান পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হবে), শুকনো চলমান শব্দ করবে,এছাড়াও শ্যাফ এবং শ্যাফ স্লিভ ক্ষয় বৃদ্ধি.

2:পাম্প ইনলেট সংযুক্ত করার জন্য প্রস্তাবিত ব্যাসাকার পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসাকার পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার, পাম্প মধ্যে নেতিবাচক চাপ কারণে,বাইরের বায়ু পাইপলাইন মাধ্যমে পাম্প সহজ প্রবেশ, এটি পাম্প কর্মক্ষমতা অবনতি হবে, এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে।

3: পাম্পের ইনপুট দিক থেকে দেখা যায়, ইম্পেলারটি ঘড়ির কাঁটার দিক দিয়ে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন) ।

4: পাম্পটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময়, আউটলেট পোর্টটি উপরে থাকা উচিত।

5:শুষ্ক চলন এড়াতে (বায়ু চালকের মধ্যে আটকে থাকা),জল পাম্পের আউটলেট হোল্টটি উল্লম্ব বা চালকের উপরের অংশে থাকা উচিত (চিত্র 1 দেখুন) ।

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেন্টিমিটারের মধ্যে কোনও কনকোড নেই) যাতে বাতাস সহজেই স্রাব করা যায়, আউটলেট পাইপটি 90 ডিগ্রি কনকোডের চেয়ে কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন) ।

7: সমুদ্রের জল বা অন্যান্য ভারী দূষণের সাথে তরল মাধ্যম হিসাবে বড় শস্যের অমেধ্য তরল ব্যবহার করা যাবে না।

■ বাহ্যিক মাত্রা
