পণ্যের বিবরণ:
|
| ভোল্টেজ পরিচালনা করুন: | DC 18V-32V | সর্বোচ্চ প্রবাহ:: | 5500L/h |
|---|---|---|---|
| সর্বোচ্চ মাথা:: | 20 মি | রেট করা প্রবাহ এবং উত্তোলন: | 3000L/H, হেড H ≥10M |
| গোলমাল: | ≤65db | আইপি গ্রেড: | IP67 |
| চাকরি জীবন: | ≥20000ঘ | PWM: | হ্যাঁ |
| ডায়গনিস্টিক আউটপুট: | হ্যাঁ | ||

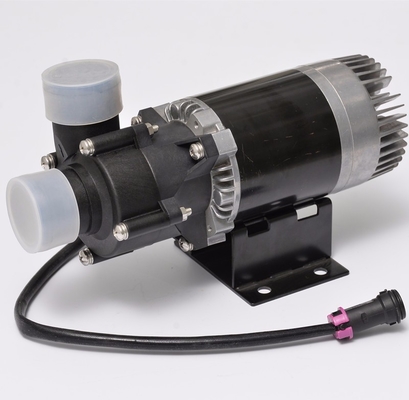

| লক্ষণীয় করা: | 5500L/H ইঞ্জিন কুলিং ওয়াটার পাম্প,ডিসি ব্রাশলেস মোটরসাইকেল ওয়াটার পাম্প,ডিসি ব্রাশলেস অটোমোটিভ ওয়াটার পাম্প |
||
বৈশিষ্ট্য:
দীর্ঘ জীবনকাল সঙ্গে উচ্চ দক্ষতা ECM brushless ডিসি মোটর.
· ভারী দায়িত্ব কাজ, 24 ঘন্টা একটানা চলমান বজায় রাখতে পারেন.
· টেকসই স্থায়ী চৌম্বক রটার এবং উচ্চ ঘনত্ব সিরামিক খাদ.
·উন্নত চৌম্বক ড্রাইভিং প্রযুক্তি, চিরকাল ফুটো ছাড়া স্ট্যাটিক-সীল.
মাইক্রো প্রসেসর অবস্থান গণনা দ্বারা অবস্থান সেন্সর প্রতিস্থাপন, -40°C~125°C প্রশস্ত অপারেটিং তাপমাত্রা উপলব্ধি করা হয়, চরম বহিরঙ্গন পরিবেশের জন্য উপযুক্ত.
·অপ্টিমাইজ করা 3 ফেজ মোটর উচ্চ দক্ষতা নকশা, কম প্রতিরোধের তামার তারের সাথে মিলিত, বড় প্রবাহ এবং নিম্ন তাপমাত্রা বৃদ্ধি অর্জন।
· বিরোধী- কম্পন পাম্প রাবার বন্ধনী স্বয়ংচালিত কম্পন কাজের অবস্থার জন্য পরিকল্পিত.
অস্থির স্বয়ংচালিত ভোল্টেজ এবং পিক ভোল্টেজের জন্য বিশেষভাবে ডিজাইন করা অত্যন্ত অভিযোজিত সার্কিট।
· স্বয়ংক্রিয় জল-প্রমাণ সংযোগকারী.
·প্রযুক্ত তরল: বিশুদ্ধ জল, এন্টিফ্রিজ সমাধান।
· কম বা কোন রক্ষণাবেক্ষণ.
·কম শক্তি খরচ
· IP68
অ্যাপ্লিকেশন:
1: বৈদ্যুতিক যানবাহন কুলিং সিস্টেম
2: ইঞ্জিন, ব্যাটারি, কন্ট্রোলার, এসি কুল্যান্ট সঞ্চালন
3: শিল্প কুলিং সিস্টেম
4: BEV বাস, PHEV যানবাহন
| না. | আইটেম | প্যারামিটার |
| 1 |
মধ্যম তাপমাত্রা সীমা |
সর্বোচ্চ 40% গ্লাইকোল -40℃～85℃ |
| 2 | প্রবাহ এবং মাথা | ফ্লো Q=3000L/H, হেড H≥10M |
| 3 | গোলমাল | ≤65dB |
| 4 | রেটেড ভোল্টেজ | DC24V |
| 5 | অপারেটিং ভোল্টেজ | DC18～32V |
| 6 | সর্বোচ্চ বর্তমান | ≤13A |
| 7 | শক্তি | 240W±10W |
| 8 | আইপি গ্রেড | IP67 |
| 9 | চাকরি জীবন | ≥20000ঘ |
| 10 | নেট ওজন | 2.2 কেজি |
আমাদের বৈদ্যুতিক পানির পাম্পের সুবিধা
*ব্রাশবিহীন মোটর সমাবেশ দক্ষতা সর্বাধিক 85% (স্বাভাবিক স্তর 70%), কন্ট্রোলার ড্রাইভিং দক্ষতা সর্বাধিক 97% এ পৌঁছায়
* ঢালযুক্ত ব্রাশবিহীন মোটর, দীর্ঘ সেবা জীবন, কম শক্তি খরচ, কমপ্যাক্ট আকার, উচ্চ নির্ভরযোগ্যতা
*শক্তিশালী পাম্প উন্নয়ন ক্ষমতা, পেশাদারী Ansys সাবলীল সিমুলেশন গণনা প্রস্তাব উচ্চ-দক্ষতা কাস্টমাইজড উন্নয়ন.
*Sinusoidal তরঙ্গ নিয়ন্ত্রণ সার্কিট, EMC প্রমাণিত, স্বয়ংচালিত গ্রেড ইলেকট্রনিক উপাদান.
*স্বয়ংক্রিয়ভাবে নো-লোড/আধা-লোড অবস্থা এবং প্রতিরক্ষামূলক স্ব-স্টপ সনাক্ত করুন, স্বয়ংক্রিয়ভাবে প্লাগিং অবস্থা এবং প্রতিরক্ষামূলক স্ব স্টপ, সনাক্তকরণ ওভারলোড এবং প্রতিরক্ষামূলক হ্রাস অপারেশন, ইতিবাচক এবং নেতিবাচক মেরু বিপরীত সুরক্ষা ফাংশন সনাক্ত করুন।
*শিল্ডেড - টাইপ ইনার - রটার স্ট্রাকচার, আইপি গ্রেড IP67, ইনসুলেশন গ্রেড এফ।
বৈদ্যুতিক জল পাম্পের গঠন
বৈদ্যুতিক পাম্পের হাইড্রোলিক ডিজাইনের সিমুলেশন গণনা
বৈদ্যুতিক জল পাম্প নকশা নীতি
বৈদ্যুতিকজল পাম্পনকশা যাচাই-ইলেক্ট্রোম্যাগনেটিক তত্ত্বনকশা যাচাইকরণ
বৈদ্যুতিক পাম্প পণ্যের নকশা যাচাইকরণ - পরীক্ষা যাচাইকরণ
■ অ্যাপ্লিকেশন
হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সঞ্চালন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
■ বৈশিষ্ট্য
◆ সেন্ট্রিফুগাল পাম্প
◆ চৌম্বক বল সংক্রমণ
◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন.
◆ বিস্তৃত পরিসরের অপারেটিং তাপমাত্রা সহ
◆PWM সংকেত গতি নিয়ন্ত্রণ
◆ ডায়গনিস্টিক সংকেত আউটপুট
◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে
◆ বিপরীত পোলারিটি সুরক্ষা
◆ শুষ্ক চলমান সুরক্ষা
◆অভার ভোল্টেজ, বর্তমান সুরক্ষার উপর
◆ ওভারলোড, তাপমাত্রা সুরক্ষা ওভার
■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সংশ্লিষ্ট অংশ)
পাম্প হেড হাউজিং: ডাই ঢালাই অ্যালুমিনিয়াম অ্যালয়
ইম্পেলার: PPS+GF
শিল্ড ক্যাভিটি: PPS+GF
খাদ হাতা: কার্বোরান্ডাম যৌগিক উপকরণ
খাদ: স্টেইনলেস স্টীল (3CR14) খাদ
চুম্বক হাউজিং: পিপিএস প্লাস্টিক ক্যাপসুলেশন
সীল রিং: EPDM
■ ড্রাইভিং ডিভাইস (মোটর সহ)
ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চুম্বক
স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল
ড্রাইভিং মোটর: ব্রাশবিহীন মোটর
মোটর তারের ফ্রেম: PPA GF
পাম্প হাউজিং: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং + PE পাউডার আবরণ সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস..
বন্ধনী: ইস্পাত
বন্ধনী হুপ: US 304 স্টেইনলেস স্টীল
IP67 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)
সংযোগকারী মডেল: AMP282106-1 (মিলানো প্লাগ AMP282088-1)
অগ্রভাগের ব্যাস: 39.5 মিমি (1.5 ইঞ্চি)
