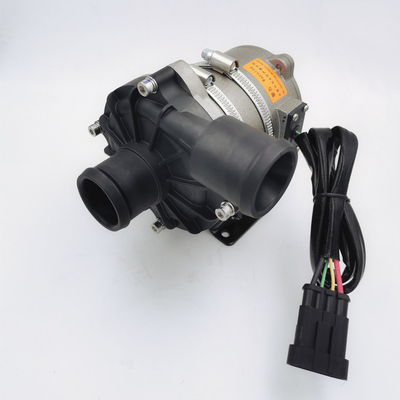

24VDC BLDC EMP ইঞ্জিন কুল্যান্ট পাম্প উচ্চ চাপ

BSP-P300-CAN সিরিজ ব্রাশবিহীন ডিসি ওয়াটার পাম্প

বুস্টিং/সঞ্চালন/ভেরিয়েবল-ফ্রিকোয়েন্সি/লো-আওয়াজ/শিল্ড পাম্প/CAN নিয়ন্ত্রণ/

Changzhou Bextreme Shell Motor Technology Co., Ltd

■ অ্যাপ্লিকেশন

এগুলি হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হত।

■ বৈশিষ্ট্য

◆ সেন্ট্রিফিউগাল পাম্প

◆চৌম্বকীয় বল সংক্রমণ (ঢাল পাম্প গঠন)

◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন.

◆ অপারেটিং তাপমাত্রার বিস্তৃত পরিসর সহ

◆করতে পারানিয়ন্ত্রণ

◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে

◆ বিপরীত পোলারিটি সুরক্ষা

◆ শুষ্ক চলমান সুরক্ষা

◆অভার ভোল্টেজ, বর্তমান সুরক্ষার উপর

◆ ওভারলোড, ওভার-তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সংশ্লিষ্ট অংশ)

পাম্প হেড হাউজিং: PPS+GF

ইম্পেলার: PPS+GF

শিল্ড ক্যাভিটি: PPS+GF

খাদ হাতা: কার্বন রজন যৌগিক উপকরণ

খাদ: স্টেইনলেস স্টীল খাদ

চুম্বক হাউজিং: নাইলন প্লাস্টিকের ক্যাপসুলেশন

সীল রিং: EPDM

■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং ইলেক্ট্রোম্যাগনেট: নাইলন প্লাস্টিক ক্যাপসুলেটেড চুম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটর: ব্রাশবিহীন মোটর

মোটর ওয়্যারফ্রেম: পিপিএ জিএফ

পাম্প হাউজিং: ডাই-কাস্টিং অ্যালুমিনিয়াম কেস স্যান্ডব্লাস্টিং এবং ইমপ্রেগনেশন ট্রিটমেন্ট সহ

বন্ধনী: কার্বন ইস্পাত

বন্ধনী হুপ: SUS 304 স্টেইনলেস স্টীল

IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)

সংযোগকারী মডেল: AMP282106-1 (মিলানো PlugAMP282088-1)

অগ্রভাগের ব্যাস: 40 মিমি/25 মিমি

■মডেল স্পেসিফিকেশন

BSP-P300-CAN-25(25 মিমি অগ্রভাগ)

BSP-P300-CAN-40(40mm অগ্রভাগ)

■মাউন্ট করার নির্দেশনা

BSP-P300-CAN সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যার জন্য আগে থেকে ভর্তি করা প্রয়োজন,

ইম্পেলার সর্বদা তরলে নিমজ্জিত থাকে তা নিশ্চিত করতে পাম্পটি সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা হয়, বা পাওয়ার চালু হওয়ার আগে পাম্পটি পূর্বে ভর্তি করা হয়।



1: পাম্পটি শুষ্ক-চালিত হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুষ্ক-চালিত হতে পারে (15 মিনিটের শুকনো-চালনার পরে, এটি স্বয়ংক্রিয়ভাবে মোটর বন্ধ করে দেবে), শুকনো চলমান শব্দ করবে, এছাড়াও শ্যাফ্টে ঘর্ষণ বাড়াবে এবং খাদ হাতা.

2: পাম্প খাঁড়ি সংযোগকারী প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প খাঁড়ি ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, পাইপলাইনের মাধ্যমে পাম্পে বাইরের বাতাস সহজে প্রবেশ করে, এটি পাম্পের কার্যক্ষমতা হ্রাস করবে , এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে.

3: পাম্প ইনলেট দিক থেকে দেখা যায়, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।

4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করা হলে, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।

5: শুষ্ক-চলমান (ইমপেলারে বাতাস আটকে যাওয়া) এড়াতে, জলের পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইমপেলারের উপরের অংশে হওয়া উচিত।(চিত্র 1 দেখুন)

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমিতে কনুই নেই) যাতে বাতাস সহজে নিঃসৃত হয়, আউটলেট পাইপটি 90 ডিগ্রির কম ব্যবহার করা উচিত নয়

কনুই (চিত্র 2 দেখুন)।

7: তরল মাধ্যম হিসাবে বড় শস্যের অপরিষ্কার তরল সহ সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করা যাবে না।

■ তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40°F থেকে +100°F (-40°F থেকে + 212°F)

কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +120 ℃ (-40 ° ফারেনহাইট থেকে +248 ° ফা)

স্টোরেজ তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° ফারেনহাইট থেকে +158 ° ফারেনহাইট) (100 ℃ পর্যন্ত, তবে এটি পরিষেবার জীবনকে ছোট করবে)

■সিস্টেম চাপ

-0.2 থেকে 2.5 বার ( 100℃ (212° ফা)

রেট করা ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ভোল্টেজের পরিধি

রেট করা 24V জল পাম্প, কার্যকর পরিসীমা 18V - 32V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে এবং পাম্পটি তাপীয় বিকিরণ পরিবেষ্টনের সংস্পর্শে আসতে পারে না।

মাঝারি তরল: বিশুদ্ধ জল, তরল মিশ্রণ (60% গ্লাইকলের নীচে জল)

■বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):

■মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত এবং কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা উচিত।

2. পাম্পের পরিষেবা জীবন বাড়ানোর জন্য জলের পাম্পের ইনস্টলেশন অবস্থান যতটা সম্ভব নিম্ন জলস্তরের কাছাকাছি হওয়া উচিত।

4. ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক

5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক এড়িয়ে চলুন

■কর্মক্ষমতা পরামিতি

• বাহ্যিক মাত্রা (25 মিমি অগ্রভাগ)

• বাহ্যিক মাত্রা(40 মিমি অগ্রভাগ)
