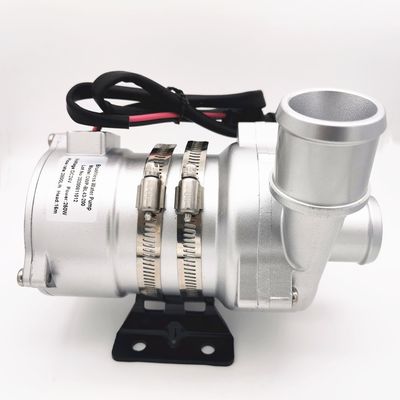

তাপ নিয়ন্ত্রণ ব্যবস্থার জন্য 24VDC 240W অটোমোটিভ HVAC সার্কুলেশন ওয়াটার পাম্প

তাপ নিয়ন্ত্রণ ব্যবস্থার জন্য 24VDC 240W স্বয়ংচালিত HVAC সঞ্চালন জল পাম্প

বুস্টিং/সঞ্চালন/ভেরিয়েবল-ফ্রিকোয়েন্সি/লো-আওয়াজ/কেন্দ্রিফুগাল পাম্প

CAN ইন্টারফেস

■ অ্যাপ্লিকেশন

হাইব্রিড বাস, হাইব্রিড প্যাসেঞ্জার কার, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং কুলিং সঞ্চালন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য

◆ চৌম্বক বল সংক্রমণ

◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন.

◆ বিস্তৃত পরিসরের অপারেটিং তাপমাত্রা সহ

◆ CAN যোগাযোগ ইন্টারফেস নিয়ন্ত্রণ

◆ ধ্রুবক প্রবাহ নিয়ন্ত্রণ সঙ্গে

◆ বিপরীত পোলারিটি সুরক্ষা

◆ শুষ্ক চলমান সুরক্ষা

◆অভার ভোল্টেজ, বর্তমান সুরক্ষার উপর

◆ ওভারলোড, তাপমাত্রা সুরক্ষা ওভার

■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সংশ্লিষ্ট অংশ)

পাম্প হেড হাউজিং: ডাই ঢালাই অ্যালুমিনিয়াম অ্যালয়

ইম্পেলার: PPS+GF

শিল্ড ক্যাভিটি: PPS+GF

খাদ হাতা: কার্বোরান্ডাম যৌগিক উপকরণ

খাদ: স্টেইনলেস স্টীল (3CR14) খাদ

চুম্বক হাউজিং: পিপিএস প্লাস্টিক ক্যাপসুলেশন

সীল রিং: EPDM

EMC: গ্রেড 3

গোলমাল:≤60dB

■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চুম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টীল

ড্রাইভিং মোটর: ব্রাশবিহীন ডিসি মোটর

মোটর তারের ফ্রেম: PPA GF

পাম্প হাউজিং: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং + PE পাউডার আবরণ সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস..

বন্ধনী: ইস্পাত

বন্ধনী হুপ: US 304 স্টেইনলেস স্টীল

IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)

সংযোগকারী মডেল: 325304061AAH (মিলানো প্লাগ 325304061AMH)

অগ্রভাগের ব্যাস: 41 মিমি (1.61 ইঞ্চি)

■মাউন্ট করার নির্দেশনা

OWP-BL43-402CAN সিরিজের পাম্প হল সেন্ট্রিফিউগাল পাম্প যার জন্য আগে থেকে ভর্তি করা প্রয়োজন,

ইম্পেলার সর্বদা তরলে নিমজ্জিত হয় তা নিশ্চিত করার জন্য সিস্টেমের সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্প, বা পাওয়ার চালু হওয়ার আগে পাম্পটি প্রাক-ভরা হয়।



1: পাম্পটি শুষ্ক-চালিত হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো-চলতে পারে (15 মিনিট শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড় শব্দ করে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়ায়।

2: পাম্প খাঁড়ি সংযোগকারী প্রস্তাবিত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, পাইপলাইনের মাধ্যমে বাইরের বায়ু সহজে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে , এবং এছাড়াও বায়ু বুদবুদ পাম্প ক্ষতি করতে.

3: পাম্প ইনলেট দিক থেকে দেখা যায়, ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে (আউটলেট পোর্টের তীরটি দেখুন)।

4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করা হলে, আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।

5: শুষ্ক-চলমান এড়াতে (ইমপেলারে বাতাস আটকে যায়), জলের পাম্পের আউটলেট পোর্টটি উল্লম্ব বা ইমপেলারের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেন্টিমিটারের মধ্যে কোন কনুই নেই) যাতে বাতাস সহজে নিঃসৃত হয়, আউটলেট পাইপটি 90 ডিগ্রি কনুইয়ের কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।

7: তরল মাধ্যম হিসাবে বড় শস্যের অপরিষ্কার তরল সহ সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।

চিত্র 1 চিত্র 2

■ তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40°F থেকে +85°F (-40°F থেকে +185°F)

কাজের পরিবেশের তাপমাত্রা: -40 ℃ থেকে +85 ℃ (-40 ° ফারেনহাইট থেকে +185 ° ফা)

স্টোরেজ তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° ফা থেকে +158 ° ফা)

(100 ℃ পর্যন্ত, তবে এটি পরিষেবার জীবনকে ছোট করবে)

■সিস্টেম চাপ

-0.2 থেকে 2.5 বার ( 100℃ (212° ফা)

রেট করা ভোল্টেজ এবং 36℃(86°F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ভোল্টেজের পরিধি

রেট করা 24V জল পাম্প, কার্যকর পরিসীমা 18V - 32V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণ পরিবেষ্টনের সংস্পর্শে আসতে পারে না।

মাঝারি তরল: তরল মিশ্রণ (60% গ্লাইকলের নীচে জল)

■বৈদ্যুতিক পরামিতি

মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রা:-40℃--120℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করুন।

2. পানির পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জলের স্তরের কাছাকাছি হওয়া উচিত, পাম্পের পরিষেবা জীবন বাড়ানোর জন্য।

4. ধুলোময় পরিবেশ থেকে দূরে পাম্প ব্যবহার করুন, ধুলো সেবা জীবন কমাতে ক্ষতিকারক

5. জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন কমাতে জ্যাম এবং ইম্পেলার-ব্লক এড়িয়ে চলুন

 কর্মক্ষমতা পরামিতি

■বাহ্যিক মাত্রা
