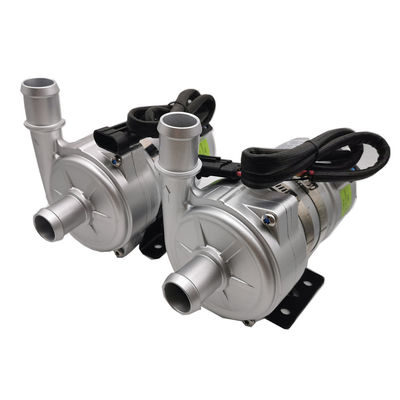

240W 24VDC EWP বৈদ্যুতিক জল পাম্প শক্তি স্টোরেজ কুলিং সিস্টেমের জন্য

শক্তি সঞ্চয় কুলিং সিস্টেমের জন্য 240W 24VDC EWP বৈদ্যুতিক জল পাম্প

CAN বাস OWP-BL43-402CAN DC 24 V 240W স্বয়ংচালিত বৈদ্যুতিক জল পাম্প BEV বাস / PHEV যানবাহন কুল্যান্ট সঞ্চালনের জন্য

বুস্টিং/সার্কুলেশন/ভেরিয়েবল-ফ্রিকোয়েন্সি/লো-নয়েজ/সেন্ট্রিফিউগাল পাম্প

CAN ইন্টারফেস

অ্যাপ্লিকেশন

হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য গরম এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।

■ বৈশিষ্ট্য

◆ চৌম্বকীয় শক্তি সংক্রমণ

Efficiency উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

Wide বিস্তৃত অপারেটিং তাপমাত্রা সহ

Communication যোগাযোগ ইন্টারফেস নিয়ন্ত্রণ করতে পারে

Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে

Po বিপরীত মেরুতা সুরক্ষা

◆ শুকনো চলমান সুরক্ষা

Vol ভোল্টেজ উপর, বর্তমান সুরক্ষা উপর

◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)

পাম্প হেড হাউজিং: কাস্টিং অ্যালুমিনিয়াম alloys

ইমপেলার: PPS+GF

Elাল গহ্বর: PPS+GF

খাদ হাতা: carborundum যৌগিক উপকরণ

খাদ: স্টেইনলেস স্টীল (3CR14) খাদ

চুম্বক হাউজিং: পিপিএস প্লাস্টিক ক্যাপসুলেশন

সীল রিং: ইপিডিএম

ইএমসি: গ্রেড 3

গোলমাল: ≤60 ডিবি

■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চুম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল

ড্রাইভিং মোটর: ব্রাশহীন ডিসি মোটর

মোটর তারের ফ্রেম: পিপিএ জিএফ

পাম্প হাউজিং: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং +পিই পাউডার লেপের সাথে অ্যালুমিনিয়াম কেস Dieালাই।

বন্ধনী: ইস্পাত

বন্ধনী হুপ: ইউএস 304 স্টেইনলেস স্টিল

IP68 রেটিং এর উপর ভিত্তি করে জলরোধী (en60529)

সংযোগকারী মডেল: 325304061AAH (মিলিত প্লাগ 325304061AMH)

অগ্রভাগ ব্যাস: 41 মিমি (1.61 ইঞ্চি)

শক্তি সঞ্চয় কুলিং সিস্টেমের জন্য 240W 24VDC EWP বৈদ্যুতিক জল পাম্প

■ মাউন্ট নির্দেশ

OWP-BL43-402CAN সিরিজের পাম্প হচ্ছে সেন্ট্রিফিউগাল পাম্প যা পূর্বে ভরা প্রয়োজন,

সিস্টেমের সর্বনিম্ন অবস্থানে পাম্পটি ইনস্টল করা হয়েছে যাতে ইম্পেলার সর্বদা তরলে ডুবে থাকে, বা পাওয়ার আগে পাম্পটি পূর্বে ভরা থাকে।



1: পাম্পটি শুকনো-চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো-চলতে পারে (15 মিনিট শুকানোর পরে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো চলমান শব্দ করবে, এছাড়াও খাদ এবং শাফট আস্তিনে ঘর্ষণ বৃদ্ধি করবে।

2: পাম্প ইনলেটের সাথে সংযুক্ত সুপারিশকৃত ব্যাসের পাইপ ব্যবহার করুন, যদি আপনি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পে নেতিবাচক চাপের কারণে বাইরের বায়ু সহজেই পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করে, এটি পাম্পের কর্মক্ষমতা হ্রাস করবে , এবং বায়ু বুদবুদ পাম্পের ক্ষতি করে।

3: পাম্প খাঁড়ি দিক থেকে দেখা যায়, প্রেরক ঘড়ির কাঁটার দিকে ঘোরায় (আউটলেট পোর্টে তীর দেখুন)।

4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যায় (চিত্র 1 দেখুন) যখন উল্লম্বভাবে ইনস্টল করা হয়, আউটলেট পোর্টটি উপরের দিকে থাকা উচিত।

5: শুষ্ক-চলমান এড়ানোর জন্য (বাতাস ইমপেলারে আটকে যায়), ওয়াটার পাম্প আউটলেট পোর্টটি উল্লম্ব বা প্রেরকের উপরের দিকে হওয়া উচিত।(চিত্র 1 দেখুন)

6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (অথবা 20 সেমি কোন কনুই নেই) যাতে বায়ু সহজেই নিharসৃত হয়, আউটলেট পাইপ 90 ডিগ্রি কনুইয়ের কম ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।

7: তরল মাধ্যম হিসাবে বড় শস্যের অপবিত্রতা তরল সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারে না।

চিত্র 1 চিত্র 2

■ তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)

কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ থেকে +85 ℃ (-40 ° F থেকে +185 ° F)

সংগ্রহস্থলের তাপমাত্রা: -40 ℃ থেকে +70 ℃ (-40 ° F থেকে +158 ° F)

(100 to পর্যন্ত, কিন্তু এটি পরিষেবা জীবনকে ছোট করবে)

■ সিস্টেমের চাপ

-0.2 থেকে 2.5 বার (100 ℃ (212 ° F)।

রেটিং ভোল্টেজ এবং 36 ℃ (86 ° F) পরিবেষ্টিত তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ ভোল্টেজের পরিধি

রেট 24V জল পাম্প, কার্যকরী পরিসীমা 18V - 32V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহার করা যেতে পারে, কিন্তু অত্যধিক বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের সেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপ বিকিরণ পরিবেষ্টিত হতে পারে না।

মাঝারি তরল: তরল মিশ্রণ (60% গ্লাইকলের নিচে জল)

■বৈদ্যুতিক পরামিতি

সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):

■ মনোযোগ

1. কাজের পরিবেষ্টিত তাপমাত্রা: -40 ℃ -120 ℃, ইনস্টলেশনের সময় তিন-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়ানোর চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করা।

2. পাম্পের পরিষেবা জীবন বাড়ানোর জন্য জল পাম্পের ইনস্টলেশনের অবস্থান যতটা সম্ভব কম জল স্তরের কাছাকাছি হওয়া উচিত।

4. অনুগ্রহ করে পাম্পটি ধুলো পরিবেশ থেকে দূরে ব্যবহার করুন, ধুলো পরিষেবা জীবন হ্রাস করার জন্য ক্ষতিকর

5. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের সেবা জীবন কমাতে জ্যাম এবং ইমপেলার-ব্লক এড়িয়ে চলুন

 কর্মক্ষমতা পরামিতি

■বাহ্যিক মাত্রা
