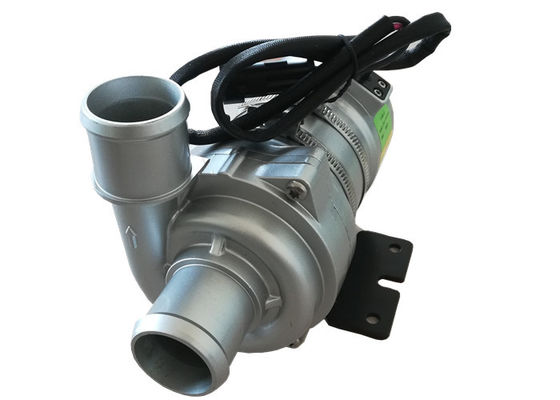

6000L এইচ 8 এম 24 ভিডিসির রেস গাড়ি স্বয়ংচালিত বৈদ্যুতিক জল পাম্প



OWP-BL43-450T সিরিজ ব্রাশহীন ডিসি বৈদ্যুতিক জল পাম্প

6000L / এইচ, এইচ = 8 এম 24 ভি ডিসি বৈদ্যুতিন জল পাম্প সঙ্গে পিডাব্লুএম নিয়ন্ত্রণ, ব্রাশহীন মোটর পাম্প, জ্বালানী সেল পাম্প, কুল্যান্ট পাম্প, কেন্দ্রীভূত পাম্প



বুস্টিং / সার্কুলেশন / ভেরিয়েবল-ফ্রিকোয়েন্সি / কম শব্দ / কেন্দ্রীভূত পাম্প

পিডাব্লুএম নিয়ন্ত্রণ / ফল্ট নির্ণয়











। অ্যাপ্লিকেশন



হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, ফুয়েল সেল যানবাহন, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।



। বৈশিষ্ট্য

◆ সেন্ট্রিফুগাল পাম্প

চৌম্বকীয় শক্তি সংক্রমণ

◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

Wide বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ

◆ পিডাব্লুএম সংকেত গতি নিয়ন্ত্রণ

Ia ডায়াগনস্টিক সিগন্যাল আউটপুট

Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে

Lar বিপরীত মেরুতা সুরক্ষা

Ry শুকনো চলমান সুরক্ষা

Vol ভোল্টেজ ওভার, বর্তমান সুরক্ষারও বেশি

◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা



■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)

পাম্প হেড হাউজিং: অ্যালুমিনিয়াম খাদ castালাই মরা

প্রবর্তক: ​​পিপিএস + জিএফ

ঝাল গহ্বর: পিপিএস + জিএফ

শাফট হাতা: কার্বারুন্ডাম সংমিশ্রিত পদার্থ

খাদ: স্টেইনলেস স্টিল (3CR14) খাদ

চৌম্বক আবাসন: পিপিএস প্লাস্টিকের ক্যাপসুলেশন

সিল রিং: ইপিডিএম

ইএমসি: গ্রেড 3

শব্দ: d61dB



■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চৌম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল

ড্রাইভিং মোটর: ব্রাশহীন ডিসি মোটর

মোটর তারের ফ্রেম: পিপিএ জিএফ

পাম্প আবাসন: স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং + পিই পাউডার লেপ সহ ডাই-কাস্টিং অ্যালুমিনিয়াম কেস ..



বন্ধনী: ইস্পাত

ব্র্যাকেট হুপ: 304 মার্কিন স্টেইনলেস স্টিল steel

আইপি 68 রেটিংয়ের ভিত্তিতে জলরোধী (en60529)

সংযোগকারী মডেল: AMP282106-1 (প্লাগ AMP282088-1 এর সাথে মিলছে)

অগ্রভাগ ব্যাস: 38 মিমি (1.5 ইঞ্চি)







■ মাউন্টিং নির্দেশ

OWP-BL43-450T সিরিজের পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা পূর্বে ভরাট প্রয়োজন,

সিস্টেমটি সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্পটি নিশ্চিত করা যায় যে প্রেরণকারীটি সর্বদা তরলে নিমজ্জিত থাকে, বা পাওয়ার আগে পাম্পটি পূর্বে ভরে যায়।



1: পাম্প শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো চলতে পারে (15 মিনিটের শুকনো চলার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড়ঝাঁপ শব্দ করে তোলে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়িয়ে তোলে।



2: প্রস্তাবিত ব্যাস পাইপটি পাম্প ইনলেটকে সংযুক্ত করে ব্যবহার করুন, আপনি যদি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, বাইরের বায়ুটি পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যকারিতা অবনতি ঘটাবে , এবং এয়ার বুদবুদগুলি পাম্পের ক্ষতি করে।



3: পাম্প খাঁড়ি দিক থেকে দেখা হিসাবে, প্ররোচক ঘড়ির কাঁটার দিকে ঘুরিয়ে (আউটলেট পোর্টে তীর দেখুন)।



4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময় আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।



5: শুকনো চলমান এড়াতে (বায়ু ইমপ্লেরে আটকে যায়), জল পাম্পের আউটলেট বন্দরটি উল্লম্ব বা ইমপ্লেরের উপরের অংশে হওয়া উচিত।(চিত্র 1 দেখুন)



6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেমিতে কোনও কনুই নয়) সহজেই বায়ু নির্গমন করতে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।



7: তরল মাধ্যম হিসাবে বড় শস্য অপরিষ্কার তরল সমুদ্রের জলের বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।









Rature তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)

পরিবেষ্টিত পরিবেষ্টনের তাপমাত্রা: -40 ℃ থেকে + 120 ℃ (-40 ° F থেকে + 248 ° F)

সঞ্চয়ের তাপমাত্রা: -40 ℃ থেকে + 70 ℃ (-40 ° F থেকে + 158 ° F)

(100 to অবধি, তবে এটি পরিষেবা জীবনকে ছোট করবে)

■ সিস্টেমের চাপ

-0.2 থেকে 2.5 বার (100 ℃ (212 ° ফা))।

রেটিং ভোল্টেজ এবং 36 ℃ (86 ° ফাঃ) পরিবেষ্টনের তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ ভোল্টেজের পরিধি

24V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 18V - 32V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহৃত হতে পারে তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণের পরিবেষ্টনের সাথে প্রকাশ করা যাবে না।



মাঝারি তরল: তরল মিশ্রণ (60০% গ্লাইকোলের নীচে জল)

কার্যকরী ভোল্টেজ (ভিডিসি)	হারের ক্ষমতা (ডাব্লু)	রেটেড প্রবাহ (এল / এইচ)	মাত্রা (মিমি)	ওজন (ছ)
18 ভি -32 ভি (24 ভি)	250 ডাব্লু	প্রশ্ন = 6000L / এইচ, এইচ = 8 মি	195 * 90 * 145	2200 গ্রাম



■ বৈদ্যুতিক পরামিতি











সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):

AMP282106-1	1 (কালো)	2 (হলুদ)	3 (নীল)	4 (লাল)
(প্লাগ AMP282088-1 এর সাথে মিলছে)	জিএনডি	ফল্ট প্রতিক্রিয়া	পিডাব্লুএম	+ 24 ভি

















■পিডাব্লুএম চরিত্র











কর্ম চক্র	বর্ণনা	মন্তব্য: 1: পিডব্লিউএম শুল্ক চক্র মেট্রিকাল ত্রুটি ±2% 2: পিডব্লিউএম ভোল্টেজ: 24 ভিডিসি, ফ্রিকোয়েন্সি: 1 কেএইচজেড 3: প্রস্তাবিত পিডাব্লুএম ফ্রিক্যোয়েন্সি: 500Hz 4: পিডব্লিউএম সংযোগ বিচ্ছিন্ন হিসাবে 0% শুল্ক প্রস্তাবিত
0% -ডিউটি ​​-10%	পিডব্লিউএম মোড (স্টপ)
11% -ডিউটি ​​55%	পিডাব্লুএম মোড (ন্যূনতম গতি)
51% -ডিউটি ​​90%	পিডাব্লুএম মোড (লিনিয়ার স্পিড কন্ট্রোল রেঞ্জ)
91% -ডিউটি ​​100%	পিডাব্লুএম মোড (সর্বোচ্চ গতি)



তারের দিয়া	সবচেয়ে দীর্ঘ তার ব্যবহৃত *
	24 ভি
1.5 মিমি	16 মি
2.5 মিমি	25 মি
3 মিমি	31 মি
4 মিমি	40 মি















প্রস্তাবিত ওয়্যার আকার (3% ভোল্টেজ ড্রপের উপর ভিত্তি করে)

* তারের দৈর্ঘ্য মানে পাম্প থেকে ব্যাটারির দূরত্ব







■ মনোযোগ দিন

1. পরিবেষ্টনের পরিবেষ্টিত তাপমাত্রা: -40 ℃ --120 ℃, ইনস্টলেশন চলাকালীন ত্রি-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করে।

2. জল পাম্প ইনস্টলেশন অবস্থান পাম্প এর পরিষেবা জীবন প্রসারিত, কম জলের স্তরের যতটা সম্ভব সম্ভব হওয়া উচিত।

৪. দয়া করে ধুলাবালি পরিবেশ থেকে দূরে পাম্পটি ব্যবহার করুন, পরিষেবা জীবনকে হ্রাস করার জন্য ধুলো ক্ষতিকারক

৫. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করতে জ্যাম এবং ইমেল-ব্লক এড়িয়ে চলুন



■ পারফরম্যান্স প্যারামিটার







■বাহ্যিক মাত্রা
