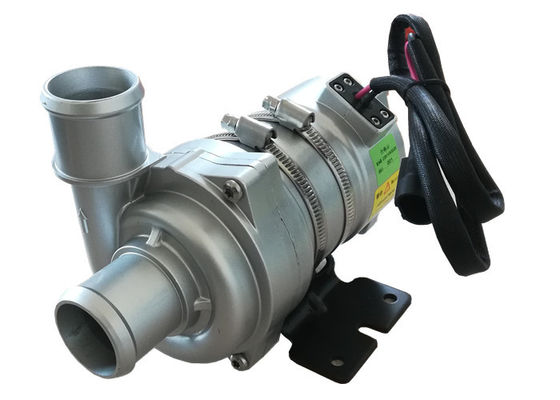

ডিসি 24 ভি 130W-250W ভারী দায়িত্ব স্বয়ংচালিত বৈদ্যুতিন brushless মোটর জল পাম্প BEV বাস / পিএইচইভি যানবাহন কুল্যান্ট সঞ্চালনের জন্য

OWP-BL43-300 250W ভারী দায়িত্ব বৈদ্যুতিক বাস / ট্রাক জ্বালানী সেল ব্যাটারি এবং নিয়ামক শীতল সিস্টেমের জন্য বৈদ্যুতিক জল পাম্প

অ্যাপ্লিকেশন:



1: বৈদ্যুতিক যানবাহন কুলিং সিস্টেম

2: ইঞ্জিন, ব্যাটারি, নিয়ামক, এসি কুল্যান্ট প্রচলন

3: শিল্প কুলিং সিস্টেম

4: বিইভি বাস, পিএইচইভি যানবাহন





না	আইটেম	প্যারামিটার
ঘ	মধ্যম তাপমাত্রা সীমা	সর্বোচ্চ 40% গ্লাইকোল -40 ℃ ～ 85 ℃
ঘ	প্রবাহ এবং প্রধান	প্রবাহ Q = 6000L / এইচ, হেড H≥8 এম
ঘ	গোলমাল	D61dB
ঘ	রেটেড ভোল্টেজ	ডিসি 24 ভি
৫	অপারেটিং ভোল্টেজ	DC18 ～ 32V
।	সর্বাধিক বর্তমান	≤11A
7	শক্তি	250W ± 10W
8	আইপি গ্রেড	আইপি 68
9	চাকরি জীবন	0020000 ঘন্টা
10	নেট ওজন	1.95 কেজি





আমাদের বৈদ্যুতিক জল পাম্প সুবিধা

* ব্রাশহীন মোটর সমাবেশ কার্যক্ষমতা সর্বাধিক 85% (স্বাভাবিক স্তর 70%), কন্ট্রোলার ড্রাইভিং দক্ষতা সর্বোচ্চ 97% পৌঁছনো

* ঝালিত ব্রাশহীন মোটর, দীর্ঘ পরিষেবা জীবন, কম বিদ্যুৎ খরচ, কমপ্যাক্ট আকার, উচ্চ নির্ভরযোগ্যতা

* শক্তিশালী পাম্প বিকাশ ক্ষমতা, পেশাদার আনিস ফ্লুয়েন্ট সিমুলেশন গণনা উচ্চ দক্ষতা কাস্টমাইজড বিকাশ প্রস্তাব।

* সিনুসয়েডাল ওয়েভ কন্ট্রোলিং সার্কিট, ইএমসি প্রমাণ করেছে, স্বয়ংচালিত গ্রেডের বৈদ্যুতিন উপাদান।

* স্বয়ংক্রিয়ভাবে নো-লোড / আধা-লোডের অবস্থা এবং প্রতিরক্ষামূলক স্ব-স্টপ সনাক্ত করুন, স্বয়ংক্রিয়ভাবে প্লাগিং অবস্থা এবং প্রতিরক্ষামূলক স্ব-স্টপ, সনাক্তকরণ ওভারলোড এবং প্রতিরক্ষামূলক ক্ষয় অপারেশন, ধনাত্মক এবং নেতিবাচক মেরু বিপরীত সুরক্ষা ফাংশন সনাক্ত করুন।

* রক্ষা - অভ্যন্তর প্রকার - রটার কাঠামো, আইপি গ্রেড আইপি 67, নিরোধক গ্রেড এফ।



বৈদ্যুতিক জল পাম্প গঠন



বৈদ্যুতিক পাম্পের জলবাহী ডিজাইনের সিমুলেশন গণনা

বৈদ্যুতিক জল পাম্প নকশা নীতি

বৈদ্যুতিক জল পাম্প নকশা যাচাইকরণ - বৈদ্যুতিন চৌম্বকীয় তত্ত্ব নকশা যাচাইকরণ

বৈদ্যুতিক পাম্প পণ্য ডিজাইনের নকশা যাচাইকরণ - পরীক্ষা যাচাইকরণ





। অ্যাপ্লিকেশন



হাইব্রিড বাস, হাইব্রিড যাত্রীবাহী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন, জাহাজ এবং অন্যান্য হিটিং এবং শীতল সঞ্চালন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।



। বৈশিষ্ট্য

◆ সেন্ট্রিফুগাল পাম্প

চৌম্বকীয় শক্তি সংক্রমণ

◆ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

Wide বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ

◆ পিডব্লিউএম সংকেত গতি নিয়ন্ত্রণ (alচ্ছিক)

◆ ডায়াগনস্টিক সিগন্যাল আউটপুট (alচ্ছিক)

Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে

Lar বিপরীত মেরুতা সুরক্ষা

Ry শুকনো চলমান সুরক্ষা

Current ভোল্টেজ ওভার, বর্তমান সুরক্ষারও বেশি

◆ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা



■ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে সম্পর্কিত অংশ)

পাম্প মাথা আবাসন: অ্যালুমিনিয়াম খাদ

প্রবর্তক: ​​পিপিএস + জিএফ

ঝাল গহ্বর: পিপিএস + জিএফ

শাফট হাতা: কার্বারুন্ডাম সংমিশ্রিত পদার্থ

খাদ: স্টেইনলেস স্টিল (3CR14) খাদ

চৌম্বক আবাসন: পিপিএস প্লাস্টিকের ক্যাপসুলেশন

সিল রিং: ইপিডিএম



■ ড্রাইভিং ডিভাইস (মোটর সহ)

ড্রাইভিং রটার: পিপিএস প্লাস্টিক ক্যাপসুলেটেড চৌম্বক

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল

ড্রাইভিং মোটর: ব্রাশহীন মোটর

মোটর তারের ফ্রেম: পিপিএ জিএফ

পাম্প আবাসন: ডাই-কাস্টিং অ্যালুমিনিয়াম কেস স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং + পিই পাউডার লেপ সহ ..



বন্ধনী: ইস্পাত বেস

ব্র্যাকেট হুপ: 304 মার্কিন স্টেইনলেস স্টিল steel

আইপি 68 রেটিংয়ের ভিত্তিতে জলরোধী (en60529)

সংযোগকারী মডেল: AMP282104-1 (ম্যাচের প্লাগ AMP282080-1)

অগ্রভাগ ব্যাস: 40 মিমি (1.5 ইঞ্চি)





■ মাউন্টিং নির্দেশ

OWP-BL43-300 সিরিজ পাম্পগুলি সেন্ট্রিফিউগাল পাম্প যা পূর্বে ভরাট প্রয়োজন,

সিস্টেমটি সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্পটি নিশ্চিত করা যায় যে প্রেরণকারীটি সর্বদা তরলে নিমজ্জিত থাকে, বা পাওয়ার আগে পাম্পটি পূর্বে ভরে যায়।



1: পাম্প শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 15 মিনিটের জন্য শুকনো চলতে পারে (15 মিনিটের শুকনো চলার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড়ঝাঁপ শব্দ করে তোলে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়িয়ে তোলে।



2: প্রস্তাবিত ব্যাস পাইপটি পাম্প ইনলেটকে সংযুক্ত করে ব্যবহার করুন, আপনি যদি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, বাইরের বায়ুটি পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যকারিতা অবনতি ঘটাবে , এবং এয়ার বুদবুদগুলি পাম্পের ক্ষতি করে।



3: পাম্প খাঁড়ি দিক থেকে দেখা হিসাবে, প্ররোচক ঘড়ির কাঁটার দিকে ঘুরিয়ে (আউটলেট পোর্টে তীর দেখুন)।



4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময় আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।



5: শুকনো চলমান এড়াতে (বায়ু ইমপ্লেরে আটকে যায়), জল পাম্পের আউটলেট বন্দরটি উল্লম্ব বা ইমপ্লেরের উপরের অংশে হওয়া উচিত।(চিত্র 1 দেখুন)



6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেমিতে কোনও কনুই নয়) সহজেই বায়ু নির্গমন করতে, আউটলেট পাইপটি 90 ডিগ্রির কম কনুই ব্যবহার করা উচিত নয় (চিত্র 2 দেখুন)।



7: তরল মাধ্যম হিসাবে বড় শস্য অপরিষ্কার তরল সমুদ্রের জলের বা অন্যান্য ভারী দূষণ ব্যবহার করতে পারবেন না।



চিত্র 1 চিত্র 2





Rature তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 85 ℃ (-40 ° F থেকে + 185 ° F)

পরিবেষ্টিত পরিবেষ্টনের তাপমাত্রা: -40 ℃ থেকে + 120 ℃ (-40 ° F থেকে + 248 ° F)

সঞ্চয়ের তাপমাত্রা: -40 ℃ থেকে + 70 ℃ (-40 ° F থেকে + 158 ° F)

(100 to অবধি, তবে এটি পরিষেবা জীবনকে ছোট করবে)

■ সিস্টেমের চাপ

-0.2 থেকে 2.5 বার (100 ℃ (212 ° ফা))।

রেটিং ভোল্টেজ এবং 36 ℃ (86 ° ফাঃ) পরিবেষ্টনের তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।

■ ভোল্টেজের পরিধি

24V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 18V - 32V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহৃত হতে পারে তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণের পরিবেষ্টনের সাথে প্রকাশ করা যাবে না।



মাঝারি তরল: তরল মিশ্রণ (60০% গ্লাইকোলের নীচে জল)



■বৈদ্যুতিক পরামিতি



কার্যকরী ভোল্টেজ (ভিডিসি)	হারের ক্ষমতা	রেটেড প্রবাহ (এল / এইচ)	মাত্রা (মিমি)	ওজন (ছ)
18 ভি -32 ভি (24 ভি)	130 ডাব্লু	প্রশ্ন = 5000L / এইচ, H≥5 মি	195 * 90 * 145	1950g
	200W	প্রশ্ন = 6000L / এইচ, H≥6 মি
	250 ডাব্লু	প্রশ্ন = 6000L / এইচ, H≥8



























সংযোগকারী মডেল এবং সংশ্লিষ্ট বৈদ্যুতিক বৈশিষ্ট্য (চিত্র 3 দেখুন):

AMP282104-1	ঘ	ঘ
(প্লাগ AMP282080-1 এর সাথে মিলছে)	+ 24 ভি ডিসি	জিএনডি













তারের বেধ	সবচেয়ে দীর্ঘ তার ব্যবহৃত *
	24 ভি
1.5 মিমি	16 মি
2.5 মিমি	25 মি
3 মিমি	31 মি
4 মিমি	40 মি







চিত্র 3









প্রস্তাবিত ওয়্যার আকার (3% ভোল্টেজ ড্রপের উপর ভিত্তি করে)

* তারের দৈর্ঘ্য মানে পাম্প থেকে ব্যাটারির দূরত্ব





■ মনোযোগ দিন

1. পরিবেষ্টনের পরিবেষ্টিত তাপমাত্রা: -40 ℃ --120 ℃, ইনস্টলেশন চলাকালীন ত্রি-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করে।

2. জল পাম্প ইনস্টলেশন অবস্থান পাম্প এর পরিষেবা জীবন প্রসারিত, কম জলের স্তরের যতটা সম্ভব সম্ভব হওয়া উচিত।

৪. দয়া করে ধুলাবালিপূর্ণ পরিবেশ থেকে দূরে পাম্পটি ব্যবহার করুন, পরিষেবাটি জীবন কমাতে ধুলো ক্ষতিকারক

৫. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করতে জ্যাম এবং ইমেল-ব্লক এড়িয়ে চলুন



■ পারফরম্যান্স প্যারামিটার



• বাহ্যিক মাত্রা
