পণ্যের বিবরণ:
|
চালিত ভোল্টেজ: | ডিসি 20 ভি -32 ভি | সর্বাধিক প্রবাহ:: | 5000L / এইচ |
---|---|---|---|
সর্বাধিক মাথা:: | 24m | গোলমাল: | ≤65dB |
আইপি গ্রেড: | IP67 | চাকরি জীবন: | ≥20000h |
সর্বোচ্চ শক্তি: | 300W | ||
লক্ষণীয় করা: | ভারী দায়িত্ব বৈদ্যুতিক জল পাম্প,বৈদ্যুতিন ইঞ্জিন জল পাম্প |

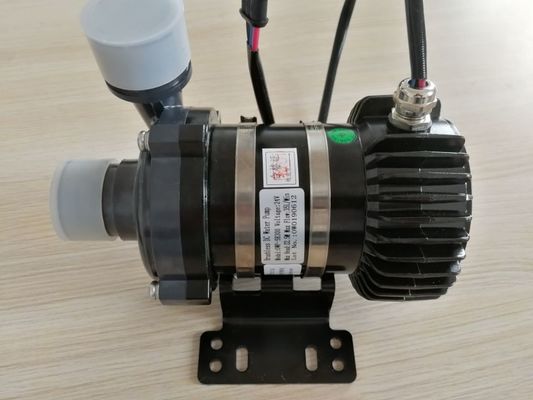

OWP-SH300 ব্রাশহীন জল পাম্প
বুস্টিং / সার্কুলেশন / ভেরিয়েবল-ফ্রিকোয়েন্সি / কম শব্দ / কেন্দ্রীভূত পাম্প
পিডব্লিউএম নিয়ন্ত্রণ / বস ক্যান (alচ্ছিক)
সংক্ষিপ্ত ভূমিকা এবং প্রযুক্তিগত বৈশিষ্ট্য
ঘ,বৈদ্যুতিক জল পাম্প অ্যাপ্লিকেশন:
কেন্দ্রীভূত পাম্প সংজ্ঞা:
সেন্ট্রিফিউগাল পাম্পগুলি ঘূর্ণন গতিবেগ শক্তিকে হাইড্রোডাইনামিক রূপান্তর করে তরল পরিবহনের জন্য ব্যবহৃত হয়
তরল প্রবাহ শক্তি।ঘূর্ণন শক্তি সাধারণত একটি ইঞ্জিন থেকে আসে বাবৈদ্যুতিক মটর.তরল পাম্প প্রবেশ করে
ঘোরানো অক্ষের সাথে বা তার কাছাকাছি ইমপ্লেলার এবং প্রেরক দ্বারা ত্বরান্বিত হয়, রেডিয়ালি বাইরের দিকে একটি ডিফিউসার বা ভোল্ট চেম্বারে (কেসিং) প্রবাহিত হয়, যা থেকে এটি প্রস্থান করে।
অ্যাপ্লিকেশন:
হাইব্রিড বাস, হাইব্রিডে ব্যাপকভাবে ব্যবহৃত হয় used
যাত্রী গাড়ি, বৈদ্যুতিক যানবাহন, ট্রেন,
জাহাজ এবং অন্যান্য হিটিং এবং
শীতল সঞ্চালন সিস্টেম।
অবকাঠামো বৈশিষ্ট্য :
1: প্রধান কাঠামো :পাম্প মাথা, brushless ডিসি মোটর
এবং নিয়ামক;
2: বৈশিষ্ট্য : কমপ্যাক্ট কাঠামো, শক্তিশালী সিলিং, শক্তিশালী
পরিবেশ এবং মিডিয়া, কাঠামো এবং
উপাদান হারাচ্ছে জারা প্রতিরোধের, উচ্চ প্রভাব প্রতিরোধের,
ভাল তাপ অপচয় ব্যবস্থা সাথে।
1, OWP-SH300 জল পাম্প কাঠামো
সংক্ষিপ্ত ভূমিকা এবং প্রযুক্তিগত বৈশিষ্ট্য
কার্যক্ষমতার সূচক II:
1, দক্ষতা (এইচ = 20 মি ; η≥43%) ;
2, প্রবাহ (এইচ = 20 মি ; কিউ 2000 ল / এইচ)
কার্যক্ষমতার সূচক আমি:
হেড (এইচ = 24 ± 1 মি m কিউ = 0 এল / এইচ)
কার্যক্ষমতার সূচক III:
1, দক্ষতা (এইচ = 16 মিঃ η≥52%) ;
2, প্রবাহ (এইচ = 16 মি ; কিউ = 3100 এল / এইচ)
কার্যক্ষমতার সূচক চতুর্থ:
1, দক্ষতা (এইচ = 10 মি ; η≥43%) ;
2, প্রবাহ (এইচ = 10 মি ; কিউ = 4200 এল / এইচ)।
1, OWP-SH300 পারফরম্যান্স বক্ররেখা
OWP-SH300 জল পাম্প প্রবাহ এবং প্রধান কার্যকারিতা বক্ররেখা
2, OWP-SH300 জল পাম্পের প্রযুক্তিগত বৈশিষ্ট্য
এন 0 | আইটেম | পরামিতি | মন্তব্য |
ঘ | রেটেড ভোল্টেজ | ডিসি 24 ভি | |
ঘ | কার্যকরী ভোল্টেজ | DC20 ~ 32V | |
ঘ | চাকরি জীবন | 0020000 ঘন্টা | |
ঘ | ওয়ার্কিং নয়েজ | .60 ডিবি | |
৫ | কাট অফ চক্র | ≥100000 বার | |
। | পরিবেষ্টিত তাপমাত্রা | -40 ℃ ~ 105 ℃ | |
7 | মোটর নিরোধক গ্রেড | ক্লাস এফ | |
8 | সুরক্ষা শ্রেণি | আইপি 67 | |
9 | কাজের মাধ্যম | অ্যান্টি-ফ্রিজিং তরল | |
10 | নিয়ন্ত্রণ মোড | পিডব্লিউএম বা ক্যান (alচ্ছিক) |
1, জল পাম্প মাথা কাঠামোগত বৈশিষ্ট্য
পাম্প মাথা:
1: উচ্চ-পারফরম্যান্স প্লাস্টিকের উপাদান দ্বারা তৈরি ভলিউট চেম্বার এবং প্ররোচক (সংক্ষেপণ প্রতিরোধের, উচ্চ)
শক্তি, জারা প্রতিরোধের) ;
2: স্বল্প নির্দিষ্ট বিপ্লবের বৈশিষ্ট্য
ইমপেলার চেম্বার এবং ইমপ্লের কাঠামো: তরল প্রবাহের সীমাবদ্ধতা বাড়ানো হয়
এবং ডাইভার্সন প্রভাব ভাল, ছোট জলবাহী ক্ষতি;জলের প্রতিরোধের ঘর্ষণ কম, তরল ওঠানামা ছোট
3: উচ্চ-লিফ্ট পাম্প ভোল্ট চেম্বারের কাঠামোগত বৈশিষ্ট্যগুলি: রানার চ্যানেলটির আকারটি উন্নত করে, জিহ্বা কোষের ভোল্টে
এবং ভোল্ট প্রোফাইল;এটি এডি বর্তমান ক্ষতি, প্রভাব ক্ষতি এবং উচ্চ চাপের অধীনে জেট ফ্লো ভালভাবে হ্রাস করতে পারে।
জল পাম্প মাথা কাঠামোগত বৈশিষ্ট্য
1: দীর্ঘ জীবন, উচ্চ স্থায়িত্ব;
2: উচ্চ জলবাহী দক্ষতা (রেটড শর্ত ≥≥৪%) ;
3: ভাল স্থিতিশীলতা এবং কম শব্দ
4: ফ্ল্যাট ধোয়ার:
সিরামিক ভারবহন পরিধান প্রতিরোধের উচ্চ পরিধান প্রতিরোধের সঙ্গে শক্ত খাদ উপাদান ব্যবহার করে উন্নত হয়, তাই এটি স্থায়িত্ব এবং স্থায়িত্ব উন্নতি করবে।
2: ব্রাশহীন মোটর কাঠামো বৈশিষ্ট্যগুলি
মোটর কাঠামো:
1: রটার স্টেইনলেস স্টিল হাউজিং হয়
লেজার ওয়েল্ড দ্বারা সিল
ক) নতুন স্টেইনলেস স্টিল উপাদান
জারা আরও প্রতিরোধী ;
খ) অনেক ভাল ফুটোপ্রবণতা ;
2: স্টেটর ঘুরছে:
1, প্রতিরোধের হ্রাস, হ্রাস
তাপ ক্ষতি ; 2, হ্রাস
বাতাসের সংখ্যা;হ্রাস
স্থান পরিমাণ।
গ) চৌম্বকীয় ব্যবধান হ্রাস করুন, হ্রাস করুন
চৌম্বকীয় প্রবাহ ক্ষতি ;
বিএলডিসি মোটর কাঠামোগত বৈশিষ্ট্যগুলি
1, আঁট সীল, উচ্চ জারা প্রতিরোধের, শক্তিশালী
মাঝারি অভিযোজিততা ;
2, কম ক্যালোরিফিক মান, কম বর্তমান এবং উচ্চ মোটর
দক্ষতা;
3: রটার দ্বারা মোড়ানো হয়
স্টেইনলেস স্টিল জ্যাকেট দৃ tight়ভাবে লেজার পূর্ণ ldালাই, সিলিং কর্মক্ষমতা, জারা প্রতিরোধের অনেক বেশি উন্নত হয়।
জল পাম্প প্যারামিটার নির্বাচন সারণী
প্রধান (এম) | প্রবাহ (এল / এইচ) | পাওয়ার / (ডাব্লু) | দক্ষতা | প্রযোজ্য পাইপ প্রতিরোধের |
0 ~ 8 | 4500 ~ 5100 | 256 ডাব্লু | ≤40% | ≤8m |
9 ~ 12 | 3500 ~ 4400 | 256 ডাব্লু | 40% ~ 48% | 9 ~ 12 মি |
13 ~ 16 | 2800 ~ 3400 | 256 ডাব্লু | 48% ~ 54% | 13 ~ 16 মি |
17 ~ 20 | 2000 ~ 2800 | 290W | 44% ~ 50% | 17 ~ 20 মি |
20 ডলার | 0 ~ 2100 | 305W | < 44% | 20 ~ 24 মি |
অনুসরণ হিসাবে স্পেসিফিকেশন ডাউনলোড করুন
