টার্বো চার্জার কুলিংয়ের জন্য পিডব্লিউএম কন্ট্রোল রেস কার বৈদ্যুতিক জল পাম্প

ব্রাশলেস ডিসি মোটর বৈদ্যুতিন জল পাম্প এইচইভি বা পিডব্লিউএম গতি নিয়ন্ত্রণের সাথে বৈদ্যুতিন গাড়ি কুলিং সিস্টেমের জন্য

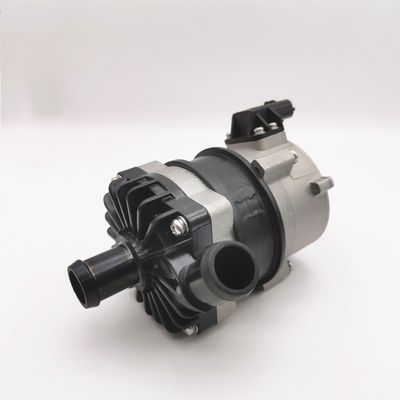

DKB80 সিরিজ স্বয়ংচালিত বৈদ্যুতিক জল পাম্প

বুস্টিং / সংবহন / পরিবর্তনশীল-ফ্রিকোয়েন্সি / কম শব্দ / ঝাল পাম্প / পিডাব্লুএম নিয়ন্ত্রণ / সংকেত প্রতিক্রিয়া





। অ্যাপ্লিকেশন

এইচইভি (হাইব্রিড বৈদ্যুতিক যানবাহন), ইভি (বৈদ্যুতিক যানবাহন), ট্রেন, জাহাজ এবং অন্যান্য হিটিং সার্কুলেশন এবং কুলিং সংবহন ব্যবস্থাতে প্রয়োগ করুন।



1. হাইব্রিড বৈদ্যুতিক যানবাহন (এইচভি), প্রসারিত রেঞ্জ বৈদ্যুতিক যানবাহন (EREV) মোটর ইঞ্জিন এবং নিয়ন্ত্রণকারী সিস্টেম শীতল চক্র।

2. খাঁটি বৈদ্যুতিক মিনিবাস মোটর ইঞ্জিন এবং নিয়ন্ত্রণকারী সিস্টেম কুলিং চক্র, ব্যাটারি অক্জিলিয়ারী হিটিং এবং কুলিং চক্র।

৩. টার্বোচার্জার শীতল চক্র।

4. ইঞ্জিন জল কুলিং চক্র।

5. 12 কেডব্লিউর প্রাক-হিটার জলচক্র।

6. অন্যান্য কুলিং সিস্টেম ব্যবহার।



। বৈশিষ্ট্য

♦ একক পর্যায় কেন্দ্রীভূত পাম্প

♦ চৌম্বকীয় শক্তি সংক্রমণ (ঝাল পাম্প কাঠামো)

♦ উচ্চ দক্ষতা brushless ডিসি মোটর, কম শক্তি খরচ, উচ্চ দক্ষতা, দীর্ঘ সেবা জীবন।

Wide বিস্তৃত পরিসীমা অপারেটিং তাপমাত্রা সহ

♦ পিডব্লিউএম সংকেত গতি নিয়ন্ত্রণ (Pচ্ছিক পিজি সংকেত প্রতিক্রিয়া)

Constant ধ্রুবক প্রবাহ নিয়ন্ত্রণের সাথে

Lar বিপরীত মেরুতা সুরক্ষা

Ry শুকনো চলমান সুরক্ষা

Vol ভোল্টেজ ওভার, বর্তমান সুরক্ষারও বেশি

♦ ওভারলোড, ওভার তাপমাত্রা সুরক্ষা

Om অটোমোবাইল গ্রেড বৈদ্যুতিন উপাদান



♣ প্রযুক্তিগত বিবরণ (তরলের সংস্পর্শে অংশ)

পাম্প হেড আবাসন: পিপিএস + জিএফ

প্ররোচক: পিপিএস + জিএফ

ঝাল গহ্বর: পিপিএস + জিএফ

খাদ বহন: কার্বন রজন মিশ্রিত উপকরণ + জিরকোনিয়া সিরামিক ধাবক was

খাদ: ফাঁকা স্টেইনলেস স্টিল খাদ

রটার: নাইলন ইঞ্জেকশন প্যাক করা

সিল রিং: ইপিডিএম



♣ ড্রাইভিং ডিভাইস (মোটর সহ)

ইলেক্ট্রোম্যাগনেট ড্রাইভিং: চৌম্বক + নাইলন ইঞ্জেকশন প্যাক করা

স্ক্রু এবং বাদাম: SUS 304 স্টেইনলেস স্টিল

ড্রাইভিং মোটর: ব্রাশহীন মোটর

মোটর তারের ফ্রেম: পিপিএ + জিএফ (সাদা)

পাম্প আবাসন: অ্যালুমিনিয়াম খাদ

বন্ধনী: SUS 304 স্টেইনলেস স্টীল

ব্র্যাকেট হুপ: মার্কিন যুক্তরাষ্ট্রের 304 স্টেইনলেস স্টিল + স্যাঁতসেঁতে রাবারের রিং

আইপি 67 রেটিংয়ের ভিত্তিতে জলরোধী (en60529)

সংযোগকারী: 3 পিন বা 4 পিন (পিজি সংকেতের প্রতিক্রিয়া সহ)

অগ্রভাগ ব্যাস: 22.6 মিমি (অভ্যন্তরীণ ব্যাস:16 মিমি)



♣ মডেল বিশেষ উল্লেখ

DKB80-12A (এসআর / পিজি))

DKB80-24A (এসআর / পিজি)





মাউন্টিং ব্র্যাকেট মডেল প্রত্যয় সহ: এসআর (যেমন: DKB80-12ASR)

পিজি সিগন্যাল প্রতিক্রিয়া পিন মডেলের প্রত্যয় সহ: পিজি (যেমন: DKB80-12APG)



Ing মাউন্টিং নির্দেশ

DKB80 সিরিজ পাম্পগুলি কেন্দ্রিকগতির পাম্প যা পূর্বে ভরাট প্রয়োজন,

সিস্টেমটি সর্বনিম্ন অবস্থানে ইনস্টল করা পাম্পটি নিশ্চিত করা যায় যে প্রেরণকারীটি সর্বদা তরলে নিমজ্জিত থাকে, বা পাওয়ার আগে পাম্পটি পূর্বে ভরে যায়।



1: পাম্প শুকনো চলমান হওয়া উচিত নয়, যদিও এটি 30 সেকেন্ডের জন্য শুকনো চলতে পারে (30 সেকেন্ড শুকনো চলার পরে এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে), শুকনো দৌড়ঝাঁপ শব্দ করে তোলে, এছাড়াও শ্যাফ্ট এবং শ্যাফ্ট হাতাতে ঘর্ষণ বাড়িয়ে তোলে।



2: প্রস্তাবিত ব্যাস পাইপটি পাম্প ইনলেটকে সংযুক্ত করে ব্যবহার করুন, আপনি যদি একটি ছোট ব্যাসের পায়ের পাতার মোজাবিশেষ পাম্প ইনলেট ব্যবহার করেন, পাম্পের নেতিবাচক চাপের কারণে, বাইরের বায়ুটি পাইপলাইনের মাধ্যমে পাম্পে প্রবেশ করতে পারে, এটি পাম্পের কার্যকারিতা অবনতি ঘটাবে , এবং এয়ার বুদবুদগুলি পাম্পের ক্ষতি করে।



3: পাম্প খাঁড়ি দিক থেকে দেখা হিসাবে, প্ররোচক ঘড়ির কাঁটার দিকে ঘুরিয়ে (আউটলেট পোর্টে তীর দেখুন)।



4: পাম্পটি উল্লম্বভাবে বা অনুভূমিকভাবে মাউন্ট করা যেতে পারে (চিত্র 1 দেখুন) উল্লম্বভাবে ইনস্টল করার সময় আউটলেট পোর্টটি উপরের দিকে হওয়া উচিত।



5: শুকনো চলমান এড়াতে (বায়ু ইমপ্লেরে আটকে যায়), জল পাম্পের আউটলেট বন্দরটি উল্লম্ব বা ইমপ্লেরের উপরের অংশে হওয়া উচিত।(চিত্র 1 দেখুন)



6: সংযুক্ত পাইপটি উল্লম্বভাবে মাউন্ট করা উচিত (বা 20 সেমিতে কোনও কনুই নয়) সহজেই বায়ু নির্গমন করতে, আউটলেট পাইপটি 90 ডিগ্রির কম ব্যবহার করা উচিত নয়

কনুই (চিত্র 2 দেখুন)



7: তরল মাধ্যম হিসাবে বড় শস্য অপরিষ্কার তরল সমুদ্রের জল বা অন্যান্য ভারী দূষণ ব্যবহার করবেন না।

Rature তাপমাত্রা প্যারামিটার

মাঝারি তরল তাপমাত্রা: -40 ℃ থেকে + 120 ℃ (-40 ° F থেকে + 248 ° F)

পরিবেষ্টিত পরিবেষ্টনের তাপমাত্রা: -40 ℃ থেকে + 100 ℃ (-40 ° F থেকে + 212 ° F)

সঞ্চয়ের তাপমাত্রা: -40 ℃ থেকে + 70 ℃ (-40 ° F থেকে + 158 ° F)

(100 to অবধি, তবে এটি পরিষেবা জীবনকে ছোট করবে)



♣ সিস্টেমের চাপ

-0.2 থেকে 2.5 বার (100 ℃ (212 ° ফা))।

রেটিং ভোল্টেজ এবং 36 ℃ (86 ° ফাঃ) পরিবেষ্টনের তাপমাত্রার উপর ভিত্তি করে পরিষেবা জীবন 20,000 ঘন্টারও বেশি।



♣ ভোল্টেজ পরিসীমা

12V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 9V - 16V

24V জল পাম্প রেটেড, কার্যক্ষম পরিসীমা 18V - 30V

যদিও মোটরটি বিস্তৃত ভোল্টেজ এবং তাপমাত্রায় ব্যবহৃত হতে পারে তবে অতিরিক্ত বা খুব কম ভোল্টেজ এবং তাপমাত্রা মোটরের পরিষেবা জীবনকে প্রভাবিত করবে, পাম্পটি তাপীয় বিকিরণের পরিবেষ্টনের সাথে প্রকাশ করা যাবে না।



মাঝারি তরল: খাঁটি জল, তরল মিশ্রণ (60০% গ্লাইকোলের নীচে জল)



। বৈদ্যুতিক পরামিতি

ওয়ার্কিং ভোল্টেজ (ভিডিসি)	রেটেড পাওয়ার (ডাব্লু)	সর্বাধিক প্রবাহ (এল / এইচ)	সর্বোচ্চ মাথা (এম)	ওজন (ছ)
9V-16V (12 ভি)	80 ডাব্লু	1800L / এইচ	10 এম	750 জি
18 ভি -30 ভি (24 ভি)	80 ডাব্লু	1800L / এইচ	10 এম	750 জি



♣ সংযোগকারী মডেল এবং পিন

3 পিন সংযোগকারী		পিন 1	পিন 2	পিন 3
	174357-2	+ 12 ভি / + 24 ভিডিসি	পিডাব্লুএম	জিএনডি



Wire তারের আকার প্রস্তাব(3% ভোল্টেজ ড্রপের উপর ভিত্তি করে)

তারের বেধ	সর্বোচ্চ তারের দৈর্ঘ্য
	12ভি	24 ভি
1.5 মিমি	---	16 মি
2.5 মিমি	6.3 মি	25 মি
3 মিমি	8 মি	31 মি
4 মিমি	10 মি	40 মি



♣ মনোযোগ দিন

1. পরিবেষ্টনের পরিবেষ্টিত তাপমাত্রা: -40℃--120℃, ইনস্টলেশন চলাকালীন ত্রি-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিন কাছাকাছি এড়ানোর চেষ্টা করা উচিত, কর্ম পরিবেশের তাপমাত্রা নিশ্চিত করে।

2. জল পাম্প ইনস্টলেশন অবস্থান পাম্প এর পরিষেবা জীবন প্রসারিত, কম জলের স্তরের যতটা সম্ভব সম্ভব হওয়া উচিত।

৩. জলের প্রতিরোধ ক্ষমতা হ্রাস করার জন্য, ইনস্টলেশনের পাইপিংয়ের ক্ষেত্রে সংখ্যাটি কনুইটি যতটা সম্ভব কমিয়ে আনা উচিত, পাম্প থেকে 20 সেন্টিমিটারের মধ্যে কোনও কনুই নিশ্চিত না করে।

৪. দয়া করে ধুলাবালিপূর্ণ পরিবেশ থেকে দূরে পাম্পটি ব্যবহার করুন, পরিষেবাটি জীবন কমাতে ধুলো ক্ষতিকারক

৫. পানির বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করতে জ্যাম এবং ইমেল-ব্লক এড়িয়ে চলুন।



Ve কার্ভ চার্ট

♣ সামগ্রিক মাত্রা









প্রধান বৈশিষ্ট্য:

1. কমপ্যাক্ট কাঠামো, সুবিধাজনক ইনস্টলেশন, নির্ভরযোগ্য কর্মক্ষমতা।

2. কম শক্তি খরচ, উচ্চ দক্ষতা।

3. বিল্ট-ইন ড্রাইভার, দীর্ঘ পরিষেবা জীবনের সাথে দক্ষ বিএলডিসি মোটর প্রয়োগ করুন।

৪. জলের পাম্পগুলি রিয়েল-টাইম স্টেট মনিটরিং, লকড-রটার অ্যালার্মের কাজ করছে।

5. পিডাব্লুএম সংকেত গতি নিয়ন্ত্রণের সাথে।

6. স্ব-নিয়ন্ত্রিত ধ্রুব প্রবাহ।

7. বিপরীত মেরুতা সুরক্ষা ..

8. শুকনো - চলমান সুরক্ষা।

9. ওভার ভোল্টেজ, ওভার কারেন্ট সুরক্ষা।

10. ওভারলোড এবং অতিরিক্ত তাপ সুরক্ষা

11. বাইরের আচ্ছাদন সুরক্ষা র‌্যাঙ্ক: আইপি 65।



পাওয়ার সাপ্লাই: ব্যাটারি সরবরাহ



পাম্প প্রবাহ, মাথা এবং শক্তির বক্ররেখা:





প্রযুক্তিগত তথ্য:
ওয়ার্কিং ভোল্টেজ (ভিডিসি)	হারের ক্ষমতা (ডাব্লু)	প্রবাহ (এল / এইচ)	মাত্রা (মিমি)	ওজন (ছ)
9V-16V	80 ডাব্লু	1800L / এইচ	145 * 99 * 74	750 জি
মন্তব্য:
পাম্প সংযোগকারী প্রকার: 174359-2		ঘ	ঘ	ঘ
ডকিং সংযোগকারী প্রকার: 174357-2		+ 12 ভিডিসি	পিডাব্লুএম সংকেত	জিএনডি



মাত্রা:





মনোযোগ:

1, কাজের তাপমাত্রা: -40 ℃ --120 ℃, ইনস্টলেশন চলাকালীন ত্রি-উপাদান অনুঘটক, গ্যাস স্রাব পাইপ সিস্টেম এবং ইঞ্জিনের কাছাকাছি এড়াতে চেষ্টা করা উচিত, কাজের পরিবেশের তাপমাত্রা নিশ্চিত করে।

2, জল পাম্প ইনস্টলেশন অবস্থান পাম্প এর পরিষেবা জীবন প্রসারিত, কম জলের স্তরের যতটা সম্ভব সম্ভব হওয়া উচিত।

3, জলের প্রতিরোধ ক্ষমতা হ্রাস করার জন্য, ইনস্টলেশনের পাইপিংয়ের ক্ষেত্রে কনুইয়ের সংখ্যা যতটা সম্ভব কমিয়ে আনা উচিত, পাম্প থেকে 20 সেন্টিমিটারের মধ্যে কোনও কনুই নিশ্চিত না করে।

4, দয়া করে ধুলাবালিপূর্ণ পরিবেশ থেকে দূরে পাম্পটি ব্যবহার করুন, পরিষেবা জীবনকে হ্রাস করতে ধুলো ক্ষতিকারক



5, জলের বিশুদ্ধতার দিকে মনোযোগ দিন, পাম্পের পরিষেবা জীবন হ্রাস করার জন্য জ্যাম এবং ইমেল-ব্লক এড়িয়ে চলুন।
