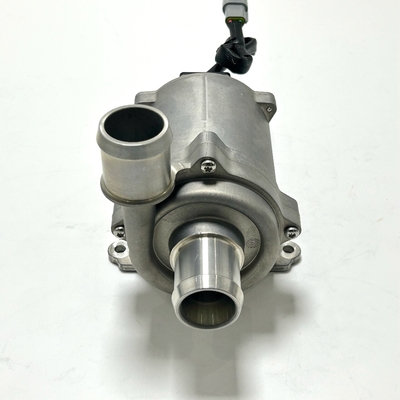

গ্লাইকোল ফ্লোরিনযুক্ত তরল শীতল সিস্টেমের জন্য 30-60V বৈদ্যুতিক অ্যান্টিফ্রিজ পাম্প

ইএসএস ক্যাবিনেটে গ্লাইকোল ফ্লুরিনেটেড তরল শীতল সিস্টেমের জন্য কারখানার বৈদ্যুতিক শীতল পাম্প, ডেটা সেন্টার শীতল সিস্টেম এবং 5 জি সিগন্যাল বেস স্টেশন।

পণ্যের বৈশিষ্ট্য

পণ্যের নামঃBLDC বৈদ্যুতিক জল পাম্প

মডেলঃOWPD650L-1

সেবা জীবনঃ 40000 ঘন্টা

আইপি গ্রেডঃ আইপি ৬৭

চেহারাঃ অ্যালুমিনিয়াম খাদ প্রাকৃতিক রং

ক্রেট: অল ইন ওয়ান

গোলমালঃ ≤65dB ((A)

ওজনঃ ২.৫৩ কেজি

টাইটনেসঃ 0.4Mpa এ, ফুটো < 1ml

অগ্নি প্রতিরোধকঃ GB/T 2408 মান অনুযায়ী, এটি অনুভূমিক জ্বলন HB স্তর এবং উল্লম্ব জ্বলন V-0 স্তর পূরণ করে

যান্ত্রিক শক্তিঃ QC/T413-2015 স্ট্যান্ডার্ড অনুসারে, গুরুতরতা রেটিং পূরণ করেঃ ইঞ্জিনে

নিষিদ্ধ পদার্থঃ GBT 30512-2014 পূরণ করে

ব্যবহারের পরিধি

পরিবেশে তাপমাত্রাঃ -40°C- 85°C

তরল তাপমাত্রাঃ -40 ̊85°C

তরল প্রকারঃ বাণিজ্যিক শীতল পদার্থগুলি জল পাম্পগুলির সাথে ব্যবহার করা যেতে পারে, তবে বিভিন্ন শীতল পদার্থ মিশ্রণ করা অনুমোদিত নয়। জল এবং অ্যান্টিফ্রিজের মিশ্রণের অনুপাত 50/50 থেকে 40/60 এর মধ্যে নির্বাচন করা হয়।

যাতে শীতল সিস্টেম সম্পূর্ণরূপে মিডিয়া দিয়ে ভরাট হয়, শীতল সিস্টেমটি সম্পূর্ণরূপে একটি ভ্যাকুয়াম পর্যন্ত খালি করা উচিত।

ইনস্টলেশনঃ ইনস্টলেশনের স্থানের সংজ্ঞা এবং অ্যাপ্লিকেশনটিতে নির্দিষ্ট ফিক্সিং উপাদান/ব্রেকিং উপাদানগুলির ক্ষেত্রে কম্পন এবং গোলমালের প্রয়োজনীয়তা বিবেচনা করা উচিত,এবং ইনস্টলেশনের অবস্থানে সংযোগ সিস্টেমের পৃষ্ঠ/অভ্যন্তরে পানির জমা হওয়া এড়ানো উচিত.

সাধারণ অ্যাপ্লিকেশনঃ শক্তি সঞ্চয় তাপীয় ব্যবস্থাপনা সিস্টেম, তরল-শীতল চার্জিং ক্যাবিনেট, ডেটা সেন্টার সিস্টেম

মৌলিক পরামিতিঃ

নামমাত্র ভোল্টেজঃ 48VDC

অপারেটিং ভোল্টেজ পরিসীমাঃ 30-60VDC

রেট করা বর্তমানঃ ১৫±৫% এ

নামমাত্র পারফরম্যান্সঃ 120L/min@180Kpa

ইনপুট পাওয়ারঃ 700W±5%

সর্বাধিক প্রবাহের হারঃ 180±5% L/min

সর্বাধিক মাথাঃ ২৩±১ মিটার

স্পিড রেঞ্জঃ 2500rpm ₹5500rpm

প্রতিরোধঃ ২.৬±৩%Ω

ইন্ডাক্ট্যান্সঃ অক্ষ-Q 14mH অক্ষ-D 13mH

BEMF: 24.5±3%V

মেরু জোড়ার সংখ্যাঃ মেরু জোড়া 3

আইসোলেশন রেটিংঃ F

বৈদ্যুতিক শক্তিঃ <1mA >500MΩ

হার্নেস দৈর্ঘ্যঃ U V W পাওয়ার কর্ড দৈর্ঘ্য 300mm

প্লাগ-ইন তথ্যঃ Amphenol:AT04-3P-RD01-NFK

নিয়ন্ত্রক ব্যবহারের নির্দেশাবলী

পিসিবিএ মাত্রাঃ ১০০ মিমি*৯০ মিমি, উচ্চতাঃ ৩২ মিমি

নিয়ামক ইনস্টলেশনের মাত্রাঃ

হিটসিঙ্ক আকারঃ 120mm * 100mm,হিটসিঙ্ক বেধঃ 8mm

সামগ্রিক উচ্চতা (পিসিবিএ সহ): 42 মিমি,মাউন্ট সকেটঃ 4 মিমি * 5 মিমি ((এম 3 স্ক্রু ব্যবহার করুন)

I/O নিয়ন্ত্রণ পোর্ট

1. PWM. PWM ইনপুট ফ্রিকোয়েন্সিঃ 100-1000Hz (200Hz সুপারিশ করা হয়), PWM ব্যাপ্তিঃ 10-48V, ডিউটি সাইকেল গতি নিয়ন্ত্রণ পরিসীমা বর্ণনাঃ 0%-10%: পাম্প স্টপ (7% বন্ধ সংকেত জন্য সুপারিশ করা হয়), 11%-55%:পাম্পের ন্যূনতম গতি অপারেশন৫৬-৯০%: রৈখিক গতির পরিসীমা, ৯১-১০০%: পাম্পের সর্বোচ্চ গতির কাজ
2. ত্রুটি। ত্রুটি প্রতিক্রিয়া সংকেত আউটপুট (বর্তমান প্রকার): স্বাভাবিক অপারেশনের জন্য উচ্চ স্তর (48V), ত্রুটির জন্য নিম্ন স্তর (<1V), এবং ত্রুটি প্রতিক্রিয়ার জন্য সাধারণ অপারেটিং বর্তমান 5mA
3. সিগন্যাল GND
4. ভিএসপি. এনালগ ভোল্টেজ ইনপুট স্পিড রেগুলেশন ((0-10V)
5. ১০ ভোল্ট। ১০ ভোল্টের সাপ্লাই।

পাম্প ইনস্টলেশনের আকার

পাম্পের পারফরম্যান্স

পরীক্ষার বেঞ্চের স্কিম্যাটিক চিত্র
