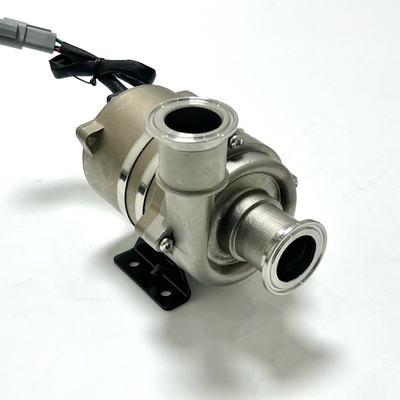

ডাটা সেন্টারে তরল শীতল এবং চিলারের জন্য 48 ভি বৈদ্যুতিক শীতল পাম্প

ডাটা সেন্টারে তরল-শীতল এবং চিলারের জন্য 48 ভি বৈদ্যুতিক শীতল পাম্প

পণ্যের বৈশিষ্ট্য

পণ্যের নামঃBLDC বৈদ্যুতিক জল পাম্প

মডেলঃOWPD650B-1

সেবা জীবনঃ 40000 ঘন্টা

আইপি গ্রেডঃ আইপি ৬৭

চেহারাঃ স্টেইনলেস স্টীল প্রাকৃতিক রঙ

ক্রেটঃ পৃথক

গোলমালঃ ≤65dB ((A)

ওজনঃ ৪.২৬ কেজি

টাইটনেসঃ 0.4Mpa এ, ফুটো < 1ml

অগ্নি প্রতিরোধকঃ GB/T 2408 মান অনুযায়ী, এটি অনুভূমিক জ্বলন HB স্তর এবং উল্লম্ব জ্বলন V-0 স্তর পূরণ করে

যান্ত্রিক শক্তিঃ QC/T413-2015 স্ট্যান্ডার্ড অনুসারে, গুরুতরতা রেটিং পূরণ করেঃ ইঞ্জিনে

নিষিদ্ধ পদার্থঃ GBT 30512-2014 পূরণ করে

ব্যবহারের পরিধি

পরিবেশে তাপমাত্রাঃ -40°C- 85°C

তরল তাপমাত্রাঃ -40 ̊85°C

তরল প্রকারঃ বাণিজ্যিক শীতল পদার্থগুলি জল পাম্পগুলির সাথে ব্যবহার করা যেতে পারে, তবে বিভিন্ন শীতল পদার্থ মিশ্রণ করা অনুমোদিত নয়। জল এবং অ্যান্টিফ্রিজের মিশ্রণের অনুপাত 50/50 থেকে 40/60 এর মধ্যে নির্বাচন করা হয়।যাতে শীতল সিস্টেম সম্পূর্ণরূপে মিডিয়া দিয়ে ভরা হয়, ঠান্ডা সিস্টেম সম্পূর্ণরূপে একটি ভ্যাকুয়াম ড্রেন করা আবশ্যক।

ইনস্টলেশনঃ ইনস্টলেশনের অবস্থান এবং নির্দিষ্ট ফিক্সিংয়ের সংজ্ঞায় কম্পন এবং গোলমালের প্রয়োজনীয়তা বিবেচনা করা উচিত

অ্যাপ্লিকেশনে থাকা উপাদান/বদ্ধকারী যন্ত্র এবং ইনস্টলেশনের অবস্থানে সংযোগ ব্যবস্থার পৃষ্ঠ/অভ্যন্তরে পানির জমা হওয়া এড়ানো উচিত।

সাধারণ অ্যাপ্লিকেশনঃ শক্তি সঞ্চয় তাপীয় ব্যবস্থাপনা সিস্টেম, তরল-শীতল চার্জিং ক্যাবিনেট, ডেটা সেন্টার সিস্টেম

মৌলিক পরামিতিঃ

নামমাত্র ভোল্টেজঃ 48VDC

অপারেটিং ভোল্টেজ পরিসীমাঃ 30-60VDC

রেট করা বর্তমানঃ ১৫±৫% এ

নামমাত্র পারফরম্যান্সঃ 120L/min@180Kpa

ইনপুট পাওয়ারঃ 700W±5%

সর্বাধিক প্রবাহের হারঃ 180±5% L/min

সর্বাধিক মাথাঃ ২৩±১ মিটার

স্পিড রেঞ্জঃ 2500rpm ₹5500rpm

প্রতিরোধঃ ২.৬±৩%Ω

ইন্ডাক্ট্যান্সঃ অক্ষ-Q 14mH অক্ষ-D 13mH

BEMF: 24.5±3%V

মেরু জোড়ার সংখ্যাঃ মেরু জোড়া 3

আইসোলেশন রেটিংঃ F

বৈদ্যুতিক শক্তিঃ <1mA >500MΩ

হার্নেস দৈর্ঘ্যঃ U V W পাওয়ার কর্ড দৈর্ঘ্য 300mm

প্লাগ-ইন তথ্যঃ Amphenol:AT04-3P-RD01-NFK

নিয়ন্ত্রক ব্যবহারের নির্দেশাবলী

পিসিবিএ মাত্রাঃ ১০০ মিমি*৯০ মিমি, উচ্চতাঃ ৩২ মিমি

নিয়ামক ইনস্টলেশনের মাত্রাঃ

হিটসিঙ্ক আকারঃ 120mm * 100mm,হিটসিঙ্ক বেধঃ 8mm

সামগ্রিক উচ্চতা (পিসিবিএ সহ): 42 মিমি,মাউন্ট সকেটঃ 4 মিমি * 5 মিমি ((এম 3 স্ক্রু ব্যবহার করুন)

I/O নিয়ন্ত্রণ পোর্ট

1. PWM. PWM ইনপুট ফ্রিকোয়েন্সিঃ 100-1000Hz (200Hz সুপারিশ করা হয়), PWM ব্যাপ্তিঃ 10-48V, ডিউটি সাইকেল গতি নিয়ন্ত্রণ পরিসীমা বর্ণনাঃ 0%-10%: পাম্প স্টপ (7% বন্ধ সংকেত জন্য সুপারিশ করা হয়), 11%-55%:পাম্পের ন্যূনতম গতি অপারেশন৫৬-৯০%: রৈখিক গতির পরিসীমা, ৯১-১০০%: পাম্পের সর্বোচ্চ গতির কাজ
2. ত্রুটি। ত্রুটি প্রতিক্রিয়া সংকেত আউটপুট (বর্তমান প্রকার): স্বাভাবিক অপারেশনের জন্য উচ্চ স্তর (48V), ত্রুটির জন্য নিম্ন স্তর (<1V), এবং ত্রুটি প্রতিক্রিয়ার জন্য সাধারণ অপারেটিং বর্তমান 5mA
3. সিগন্যাল GND
4. ভিএসপি. এনালগ ভোল্টেজ ইনপুট স্পিড রেগুলেশন ((0-10V)
5. ১০ ভোল্ট। ১০ ভোল্টের সাপ্লাই।


পাম্প ইনস্টলেশনের আকার

পাম্পের পারফরম্যান্স

পরীক্ষার বেঞ্চের স্কিম্যাটিক চিত্র
