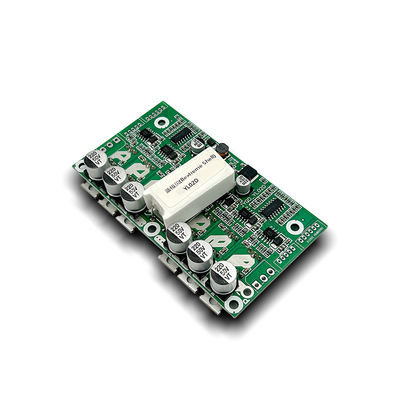

নির্মাতা 24 ভোল্ট বিএলডিসি ডুয়াল মোটর ড্রাইভার বিনোদন যানবাহনের জন্য।

মডেল নং JYQD-YL02D

বৈশিষ্ট্যঃ একই সময়ে দুটি মোটর চালাতে পারে, একক বা ডাবল নিয়ন্ত্রিত হতে পারে।

রিঅ্যাক্টিভ পাওয়ার ব্রেক ফাংশন আছে, ব্রেক রিভার্স চার্জিং সুরক্ষা রিলিজ সার্কিট, MCU নিয়ন্ত্রিত হতে পারে,

বোর্ডে "5V" পোর্ট বাহ্যিক MCU 300mA বর্তমান দিতে পারেন

মৌলিক পরামিতি

অপারেটিং তাপমাত্রাঃ -20 ̊85°C

অপারেটিং ভোল্টেজঃ 12-36VDC

কন্ট্রোল ওয়ার্কিং বর্তমানঃ 15A

PWM গতি নিয়ন্ত্রণ PWM ফ্রিকোয়েন্সি:1K-10KHZ; ডিউটি চক্র 0-100%

অ্যানালগ ভোল্টেজ রেগুলেশনঃ 0-5V

স্পিড ইমপ্লাস সিগন্যাল আউটপুটঃ হ্যাঁ

ডুয়াল-মোটর ড্রাইভ মোডঃ 540W প্রতিটি

নির্বাচন টেবিল

আপনার পছন্দের চারটি সংস্করণ আছে, দয়া করে আমাদের বলুন কোন সংস্করণটি আপনি চান।

JYQD-YL02D ((8559) সরাসরি স্টার্ট সংস্করণ NO LOCK ফাংশন আছে, ((রৈখিক গতি নিয়ন্ত্রণ 0-5V,লাইনার ব্রেকঃ0-5V)

JYQD-YL02D ((457E) সরাসরি স্টার্ট সংস্করণ NO LOCK ফাংশন আছে, ((রৈখিক গতি নিয়ন্ত্রণ 0-2.5V,লাইনার ব্রেকঃ0-2.5V)

JYQD-YL-02D(99F2)নিরাপত্তা স্টার্ট সংস্করণ LOCK ফাংশন আছে. ((রৈখিক গতি নিয়ন্ত্রণ 0-5V,লাইনার ব্রেকঃ0-5V)

JYQD-YL-02D ((C737) নিরাপত্তা স্টার্ট সংস্করণ LOCK ফাংশন আছে. ((রৈখিক গতি নিয়ন্ত্রণ 0-2.5V,লাইনার ব্রেকঃ0-2.5V)

নিরাপত্তা শুরুঃ আপনি যদি গতি সামঞ্জস্য করার জন্য একটি knob~style potentiometer ব্যবহার করেন, যদি স্টপ করার আগে potentiometer শূন্যে বিশ্রাম না করে, মোটর অনুযায়ী সরাসরি শুরু হবে

গুরুত্বপূর্ণ স্মরণ করিয়ে দেওয়া

1:বিভিন্ন হল ইফেক্ট সেন্সরযুক্ত বিএলডিসি মোটরের বিভিন্ন হল তারের ক্রম রয়েছে, দয়া করে লোড ড্রাইভের আগে ভাল-ম্যাচ করুন।

2: যদি শক্তি 100W এর বেশি হয় তবে হিটসিঙ্ক যুক্ত করুন এবং বোর্ডের জন্য ভাল তাপ অপসারণের শর্ত বজায় রাখুন।

তারের চিত্র

এমএ---মোটর ফেজ

এমবি---মোটর ফেজ

এমসি---মোটর ফেজ

P+ ---DC+

ডিসি...

HA--- হল সেন্সর

এইচবি---হাল সেন্সর

এইচসি---হাল সেন্সর

৫ ভোল্ট---হাল সেন্সর ৫ ভোল্ট

GND---হাল সেন্সর GND

GND: শুধুমাত্র নিয়ন্ত্রণ সংকেতের জন্য

VR: গতি নিয়ন্ত্রণ, ((0-2.5V বা 0-5V রৈখিক গতি নিয়ন্ত্রণ).PWM ফ্রিকোয়েন্সিঃ 1K-5KHz।

ZF: সামনের দিকে এবং পিছনের দিকে নিয়ন্ত্রণ ((5V উচ্চ স্তর বা 0V নিম্ন স্তর, যদি আপনি 3.3V MCU ব্যবহার করেন তবে আপনাকে 5V এ সামঞ্জস্য করতে হবে)

M:গতির পালস সিগন্যাল আউটপুট

EL: ব্রেক ফাংশন, 0-2.5V বা 0-5V লিনিয়ার ব্রেক

বাহ্যিক নিয়ন্ত্রণ ডিভাইসের জন্য 5V:5V পাওয়ার সোর্স ((≤300mA)

সামগ্রিক আকার
